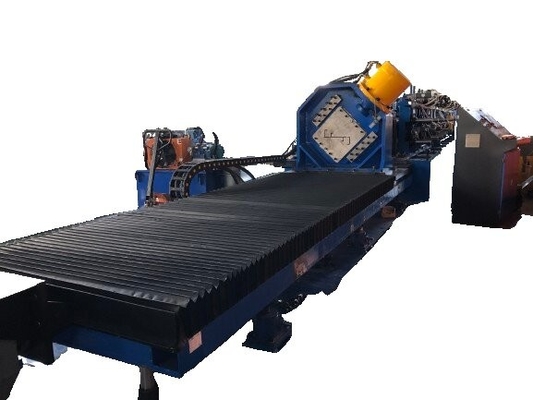

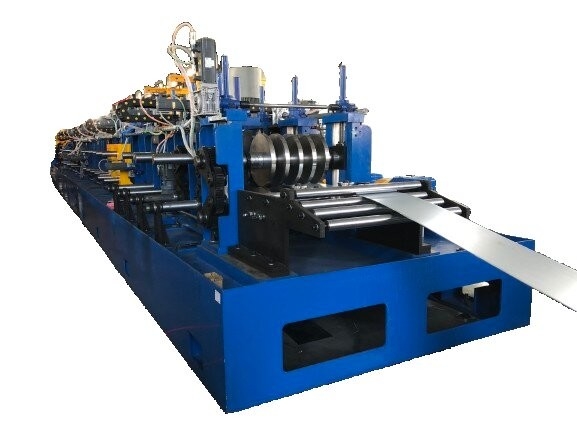

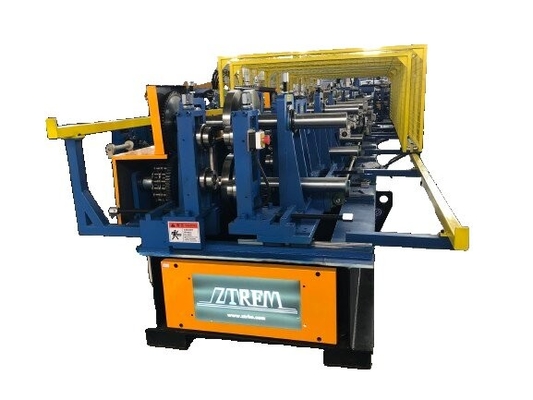

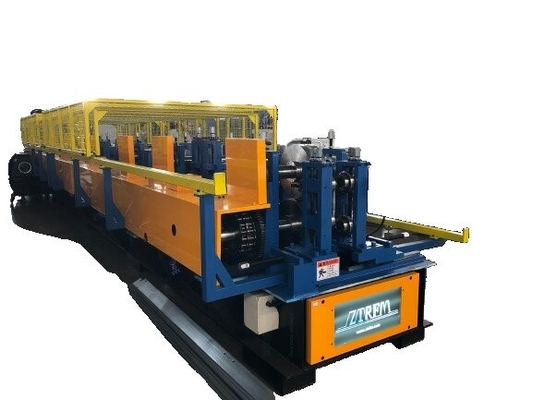

76.2-127mm Çelik Bölümü için Özelleştirilebilir Cz Purlin Makinesi

76.2-127mm CZPurlin Roll Forming Makinesi

İnşaat ve üretim alanında, CZ çelik giderek daha yaygın olarak kullanılıyor ve Cangzhou Zhongtuo CZ çelik makinesi olağanüstü performansı ve teknolojisiyle,Birçok şirketin güvenilir seçimi haline geldi..

Cangzhou Zhongtuo tarafından üretilen CZ çelik makinesi soğuk bükme teknolojisini kullanır.Bu süreçte, her rulo sıkıştırma işlemi, CZ çeliklerinin boyut ve şeklinin yüksek kontrol hassasiyetini sağlamak için sıkı bir şekilde tasarlanmış ve kalibre edilmiştir.Gelişmiş şekillendirme teknolojisi, çelik kesimin keskin şeklini ve yüzey düzlüğünü sağlamaktadırBu, ürünün kalitesini ve görünümünü etkili bir şekilde iyileştirir.ve çelik bölümlerin kalitesi için yüksek standartlı bina ve endüstriyel projelerin katı gereksinimlerini karşılayabilir.

Hammaddelerin ve ürünlerin temel parametreleri

Tablo 1.C, bölüm çelik boyutları tablosu

Tablo 2.Z, bölüm çelik boyutları tablosu

Z profil boyutu ((inç)	Z profil boyutu (mm)	Kalınlığı (Inç)	Kalınlığı ((mm)	Z profil uzunluğu ((m)	Hız (m/dakikada)
4x1.5x0.75	101.6 x 38.1 x 19.05	0.0598	1.51	6m	35
4x1.5x0.75	101.6 x 38.1 x 19.05	0.0747	1.9	6m	35
4x1.5x0.75	101.6 x 38.1 x 19.05	0.1046	2.66	6m	30
4x1.5x0.75	101.6 x 38.1 x 19.05	0.1345	3.5	6m	25
4x2,0x0.75	101.6 x 50.8 x 19.05	0.0598	1.51	6m	35
4x2,0x0.75	101.6 x 50.8 x 19.05	0.0747	1.9	6m	35
4x2,0x0.75	101.6 x 50.8 x 19.05	0.1046	2.66	6m	30
4x2,0x0.75	101.6 x 50.8 x 19.05	0.1345	3.5	6m	25
5x2,0x0.75	127 kere 50.8 kere 19.05	0.0598	1.51	6m	30
5x2,0x0.75	127 kere 50.8 kere 19.05	0.0747	1.9	6m	30
5x2,0x0.75	127 kere 50.8 kere 19.05	0.1046	2.66	6m	25
5x2,0x0.75	127 kere 50.8 kere 19.05	0.1345	3.5	6m	20

一,Araçlı 10 tonluk hidrolik makineler
1.	Yükleme		10 t
2.	Bobinin iç çapını yükleyin		508mm
3.	Açık kodlayıcı asansörü sıkıştırılır		Hidrolik sıkıştırma, 480-530mm sıkıştırma aralığı
4.	Maksimum hacim genişliği		MAX 300mm
5.	Basınç kolu		Pnömatik basınç kolu, yuvarlama malzemesinin gevşemesini sağlamak için
6.	Destekleyin.		Destekle
7.	Kürek başı ve kalibrasyon		Kürek kafası ve düzeleme ile donatılmış, çiftleme serbest bırakıldıktan sonra besleme debriyaj ekleyin
二Ev sahibi oluşturuyor.
1.	Malzeme teslimatı ve kalibrasyonu		Besin malzemesi: besin silindir ve rehber silindir
			Düz rulo: üç yukarı ve dört, toplamda 7 düz rulo.
2.	Şekillendirme		Ekipman temeli: çelik levha kaynak
			Ekipman ana motor yapısı: dökme demir anıt kemeri, model 140
			rulman kapağı ve fındığı: kromlanmış
			Yapılmış satırlar: 16 satır
			Rol malzemesi: Cr 12, HRC 58-60'a kadar ısı işleminden sonra CNC işleme, ince dönüş
			Eksen malzemesi: 40 Cr
			Eksen çapı: 70 / 95mm
			Değişim modu: vites kutusu
			Hız: yaklaşık 20-40 m / min
			Ana motor: 30 kw * 2 set, Siemens AC frekans dönüştürme motoru
			Redüktör: K serisi
			Boyut ayarlama motor gücü: 2 * 1.5kw + 2.2kw, Siemens servo motor V90
			Farklı kalınlıklarda tekerlek boşluğu ayarlama: 8*0.75kw (gerçek tasarıma göre)
			Düz: bitmiş ürünün kalitesini sağlamak
			Hidrolik kesim: izleme kesimi, 45 derece tork, atık yok, bir model, iki bıçak
			Kesim matris: Cr12 mov
			Soğutma sistemi: su soğutma yağlama sistemi, su tankı ve pompa ile, su tankına su atıklarının girmesini önlemek ve pompa yakmak için su tankına filtre ekranı ekleyin
			Voltaj: 460V, 60 hz, 3ph, (müşteri gereksinimlerine göre)
三Hidrolik sistem
1.	Çalışma modeli			Hidrolik kesim
2.	Güç			11 kw, Hava soğukluğu
3.	Elektromanyetik valf			Ward
四PLC kontrol sistemi
1.	PLC markası			Siemens markası
2.	Dokunmatik ekran markası			Siemens markası
3.	Frekans transformatörü			Siemens markası
4.	Sayıcı			OMRON
5.	düşük voltajlı cihazlar			Siemens veya Schneider tarafından
6.	Çalışma dili			Çince ve İngilizce (diğer dillerin özelleştirilmesi için destek)
7.	Kontrol dolabı			Bir güç dolabı, bir işletim konsolu
8.	Görev			Sipariş miktarını ayarlayabilir, uzunluğunu ve uzunluğunu ve diğer ekipmanları değiştirebilirsiniz. İşlem kolay, havacılık fişi ile müşterilerin kurması için uygundur. Artı geçit uzaktan.
五Otomatik yığma
1.	Malzemenin uzunluğu	En uzunları 6 metre.
2.	miktarı	1 set
3.	Yönlendirme	Resimlerde gösterildiği gibi boylamlı
4.	Görev	1Otomatik besleme ve paletleme 2. Küçük bir parti tamamlandıktan sonra, onu bir kez naylon bantla birleştirin ve daha sonra başka bir istasyona geçin.İki kez paketlemelisin.! (Sadece C Tipi için)
六"Aksesuar"
Hayır, hayır.	Adı				miktarı
1	Aşırı yolculuk sınırı anahtarı				2 set
2	Hidrolik borular				1 set
3	Elektrikli röle				2 set
4	Araç dolabı				1 set
