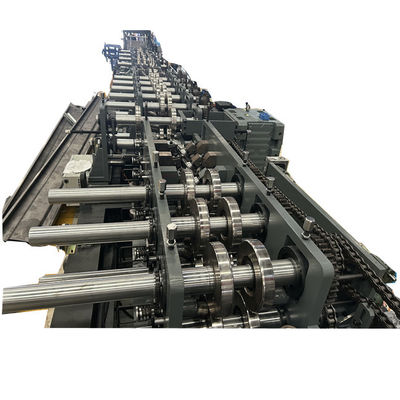

Sigma Purlins Makinesi

Sigma Purlins Makinesi, sigma purline'i seri olarak tamamen otomatik olarak yapmak için tasarlanmıştır. Bu arada C purline, U purline de yapmak için kullanılabilir.Sigma purlin sistemi yıllardır birlikte geliştirildi.Sistem, öncelikle çatılarda, ikincil tabaka desteği olarak kullanılmak üzere tasarlanmıştır.

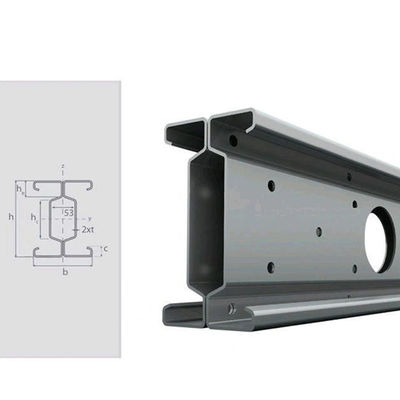

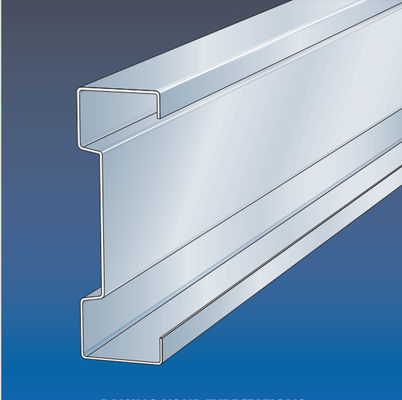

Sigma profilleri, S450 sınıfı, en az 450N/mm2'lik bir verim gerginliğine sahip, önceden sıcak daldırılmış galvanize çelik oluşturan soğuk rulo ile üretilir.Burada, çoklu yumruklama ile böyle bir profil yapmak için bir yuvarlama şekillendirme makinesi geliştirdik..

Yukarıdaki aralık, kalınlık aralığı çok büyük olduğu için bir aralıkla yapılamaz. Normalde kalınlık 1.5 ila 4.0 mm veya 3.5 mm daha iyi olacaktır.

Sigma Purlins Makinesi

Temel bilgiler: NLT-400 Sigma Purlins Makinesi

Ekipmanın adı: NLT-400 bilgisayar giriş dijital dönüşüm + elektrikli düğme dönüşümü rulo şekillendirme ekipmanı

Ekipman modeli: NLT-400

Akıllı versiyon servo motor: tam güç68KW sürücü

Sişemiş:Dakikada 30 metre, dakikada 12 metre ile dakikada 15 metre arasındaki kapsamlı hız (çukur sayısına bağlı olarak);

1C genişliği (80 ~ 350 mm), Z genişliği (120 ~ 350 mm) serbestçe dönüştürülebilir;

2Küçük kenar (8-20 mm) ve küçük kenar ≤ 0.8 * (bel yüksekliği -20);

3Bel yüksekliği (30-100) mm ve bel yüksekliği ≤ 0,95 * (alt genişliği - küçük kenar -30);

4Düzenlenebilir plaka kalınlığı t (1.0 ~ 3.5) mm;

Uzunluk ve delik konum doğruluğu ± 1 mm

Çıkarma → Makineye malzeme besleme →Düzleştirme→yumruklama ve Ön kesim→rulo şekillendirme→Ürünler tablosu

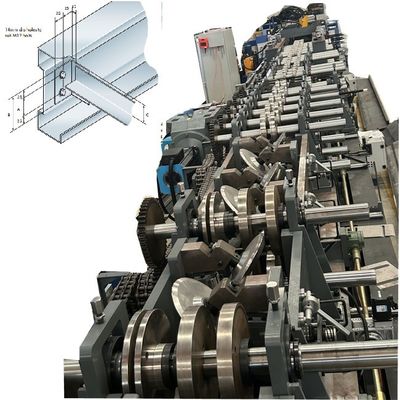

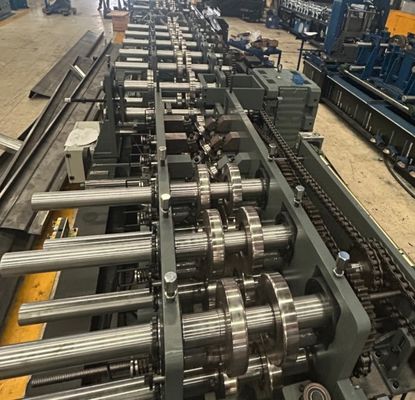

İlk 8 rulo istasyonu Sigma kaburgaları için genişliği alt genişlik değişikliğine göre ayarlanabilir.

Çubukların çapı:Φ90 mm katı

Transmisyon + asmanın son desteği için çift sıra zincir

Çubuk malzemesi:

40 Cr CNC işleme HRC28-32,son dönüş ve elektroplat

Formlama hızı:En fazla15m/dakika

Voltaj: 380V/60HZ/3P (istediğiniz gibi)

İletişim yolu:

Çifte zincirler + şaftın ucundaki destek

Boyut değişimi:Otomatik olarakPLC ile

C ve Z purling değişikliği: El ile

Rulo malzemesi: Cr12, vakum ısı işleminden sonra hassas işlenmiş iç delik

İşleme teknolojisi: CNC işleme ve ardından HRC58-60'a kadar ısı işleme, hassas işleme

Çubuk malzemesi: 40Cr (diametre 90/diametre 75)

İşleme teknolojisi: CNC işleminden sonra harmanlama ve sıvılama işlemi HRC28-32 ve daha sonra ince dönüşüm ve galvanizasyon.

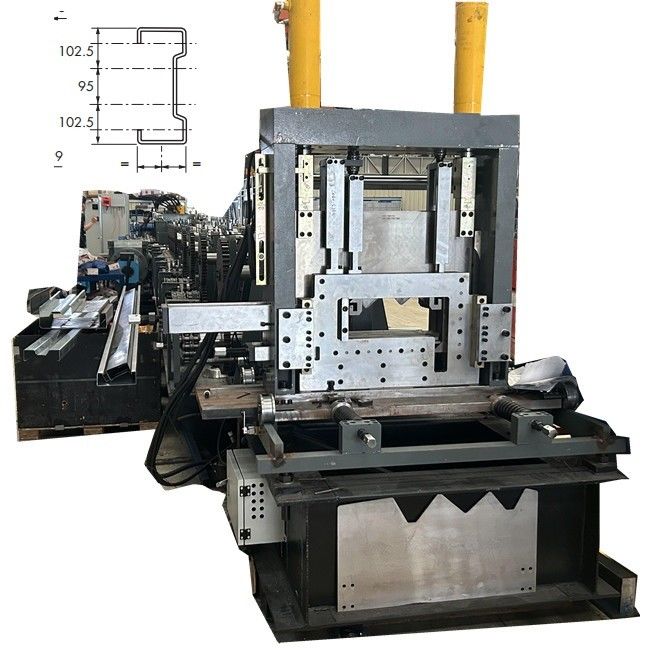

Sigma Purline Makinesi'nin kesici kısmı için:

Kolay ayarlamalar için açık boyut genişlik ölçümleri işaretledik.

Sigma Purline uygulaması:

Bu makineler hakkında daha fazla bilgi almak istiyorsanız, lütfen bizimle iletişime geçin.
