Ağır iş 350 C ve Z purline makinesi vites kutusu türü

                                             Ağır hizmet tipi 350 C ve Z purlin makinesi şanzıman tipi

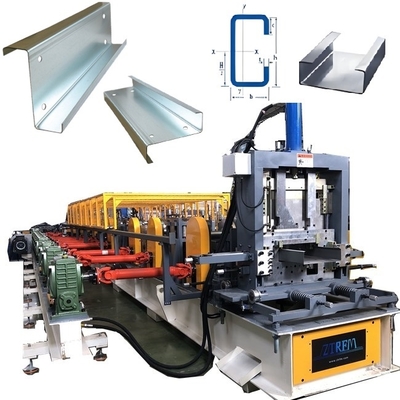

Ağır hizmet tipi 350 C ve Z purlin makinesi şanzıman tipi, C purlin, Z purlin'i toplu olarak tam otomatik olarak yapmak için tasarlanmıştır. Bu mod makinesi, C purlin ve Z purlin'in aşağıdaki boyut aralığını destekler.

1. C genişliği (80~350) mm, Z genişliği (120~350mm) serbestçe dönüştürülebilir;

2. Küçük kenar (8-20mm) ve küçük kenar ≤ 0.8 * (bel yüksekliği -20);

3. Bel yüksekliği (30-100) mm ve bel yüksekliği ≤ 0.95 * (alt genişlik - küçük kenar -30);

Ayarlanabilir plaka kalınlığı t (1.0~3.5) mm;

Desteklenen malzeme: Q195, Q235, Q345B sıcak haddelenmiş şerit çelik veya sıcak haddelenmiş galvanizli şerit çelik

Aşağıdaki tipte zımbalamayı destekleyebilir: Ayrıca çizim profilinize göre makine tasarlayabiliriz

Ağır hizmet tipi 350 C ve Z purlin makinesi şanzıman tipi

Ağır hizmet tipi 350 C ve Z purlin makinesi şanzıman tipi

Malzeme kalınlığı 3,5 mm'ye kadar olduğundan, bunu aşağıdaki gibi tasarlıyoruz:

1. Bobin besleme kısmı için, Besleme kılavuz mili + kılavuz tekerlek

• Üç yukarı, dört aşağı ve iki kurşun tel, tamamen katı çekirdek tel söndürme ve temperleme ısıl işlemi ve hassas işleme sonrası elektrokaplama.
• Ana silindir istasyonu 23 (bunlardan biri bel yüksekliği kalıplama 87-95 derece keyfi ayarlanabilir silindir grubudur)

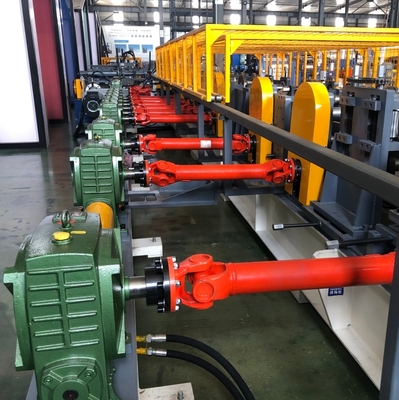

• İletim + mil ucu desteği: bağımsız şanzıman tipi.
• 12 set CZ değişim modülü ile donatılmış, anahtar 180 derece döndürülerek tamamlanabilir ve lineer kılavuz rayı değiştirilebilir
• Anti içbükey ark silindir cihazı
• Sıkıştırma çubuğu, düz çubuk, düz çubuk
• CZ çift kullanımlı dört set düzeltme ünitesi

P1: tesviye ve bobin besleme kısmı:

Genişlik değişimi ve tesviye silindiri ayarı için servo motor kontrolüdür.

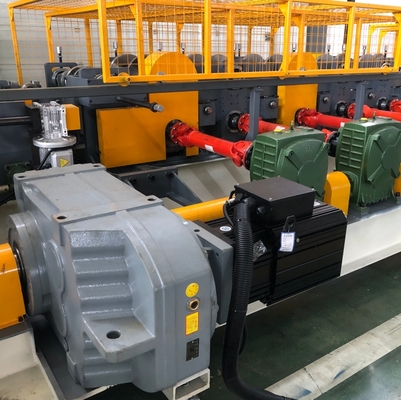

P2 İletim; şanzıman: Çalışırken, şanzıman küçük gürültü ve büyük güç, daha hızlı ve daha dayanıklı.

P3: silindirler ve tasarım: silindir malzemesi D2, bant silindirleri, yan silindirler, şekillendirme ile tasarlanmıştır

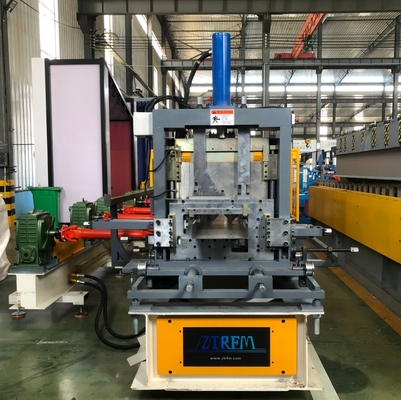

P4: güçlü kesme: Kesim hızlı ve ayarlanması kolay olduğunda.

Aynı makineye ihtiyacınız varsa, lütfen istediğiniz zaman bizimle iletişime geçin.
