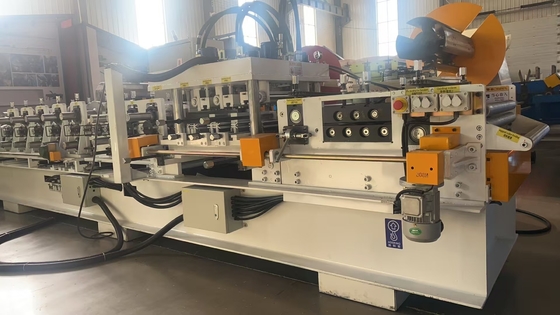

Bilgisayar Girişi Dijital Dönüşüm+Elektrik Düğme Dönüşüm Rulo Yapım Aletleri

NLT-400CBilgisayarBen...nputDİgitalTEğitimEelektrikliBUttonTRansformasyonRHer şeyFYürütmeEÇöpçatan

Ekipman modeli: NLT-400

Akıllı versiyon servo motor: toplam güç 68KW

Sişemiş: Dakikada 30 metre, dakikada 12 metre ile dakikada 15 metre arasında (çukur sayısına bağlı olarak) genel hız;

1C genişliği (80 ~ 350 mm), Z genişliği (120 ~ 350 mm) serbestçe dönüştürülebilir;

2Küçük kenar (8-20 mm) ve küçük kenar ≤ 0.8 * (bel yüksekliği -20);

3Bel yüksekliği (30-100) mm ve bel yüksekliği ≤ 0,95 * (alt genişliği - küçük kenar -30);

4Düzenlenebilir plaka kalınlığı t (1.0 ~ 3.5) mm;

Uzunluk ve delik konum doğruluğu ± 1 mm

İşte.BazılarıProfilsReferans için:

YapılandırmaGereksinimler:

1Malzeme kalınlığı:1.5-3.5 mm

2Malzeme verim gücü: 235/345 Mpa (550 MPA malzeme kullanılırsa kalınlığı- Evet.t 3 mm'den fazla)

3Boyut: 100-300mm (otomatik olarak ayarlanabilir)

4Hız: en fazla 15 m/dakikada (Delik açılırsa hız 15-22 m/dakikadır)

5.C ve Z kabukları el ile değiştirildi

6- El alıcı masası

Çalışma akışı

Rulo açma → Makineye malzeme besleme → Düzenleme → Bıçaklama ve ön tıraşlama → Rulo şekillendirme →Ürün alım tablosu

NLT-400CBilgisayarBen...nputDİgitalTEğitimEelektrikliBUttonTRansformasyonRHer şeyFYürütmeEÇöpçatan

8 ton hidrolikDecoiler

Kapasite:6 tonluk hidrolik isteğe bağlı.

Bobinin iç çapı:450-550 mm

Besleme genişliği:en fazla 500 mm

Yapı:Çelik levhalar ve profilli çubuklar tarafından kaynaklanmış.

Bobinin küçülmesi ve genişlemesi otomatiktir, hidrolik güçle çalıştırılır.

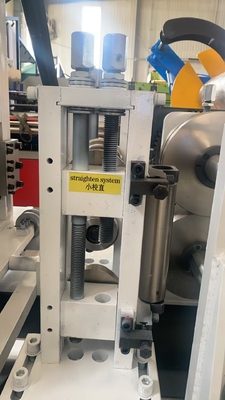

Besleme ve düzeleme kısmı

Burada otomatik olarak besleme genişliğini ayarlayabilir bir elektrikli düğme var

Düzleştirme silindirleri:3 yukarı 4 aşağı

Rulo malzemesi:Cr15

Tekerlek çapı:75 mm

Besleme genişliği ayarlama: düğme ile otomatik

Girilen çelik levhası düz ve düzgün ve sonra rulo şekillendirme süreci doğru yapılabilir emin olun

Çakma ve ön tıraşbölüm

Hidrolik sistemli delikleme ünitesi;

Tek bir yumruklama istasyonu

Çakma kalıbı:Gcr12 söndürme işlemi

Birinci istasyon:Alt merkez delikleri delme

Dördüncü istasyon:Pre-hidrolik kesme

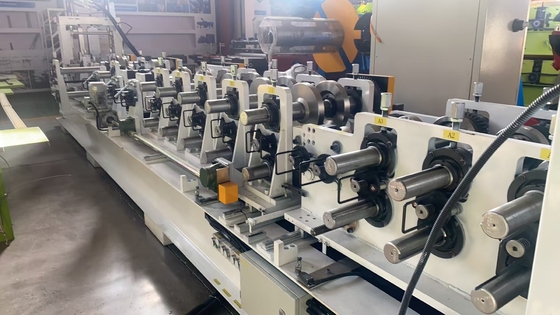

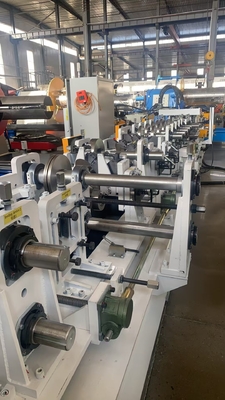

Ma)rulo şekillendiren parçada

Rol istasyonları:34 satır= Bunlardan biri bel yüksekliği 87-95 derece keyfi ayarlanabilir rulo grubu oluşturur

CZ değişim modülleri 12 set ile donatılmış, anahtar 180 derece döndürme ile tamamlanabilir ve doğrusal rehber ray değiştirilebilir

Konkaflık önleyici rulo cihazı

Çubukların çapı:Φ90 mm katı

Transmisyon + asmanın son desteği için çift sıra zincir

Çubuk malzemesi:

40 Cr CNC işleme HRC28-32,son dönüş ve elektroplat

Formlama hızı:Max 15m/min

Voltaj: 380V/60HZ/3P (istediğiniz gibi)

İletişim yolu:

Çifte zincirler + şaftın ucundaki destek

Boyut değişimi: Otomatik olarak PLC tarafından

C ve Z purling değişikliği:El ile

Rulo malzemesi: Cr12, vakum ısı işleminden sonra hassas işlenmiş iç delik

İşleme teknolojisi: CNC işleme ve ardından HRC58-60'a kadar ısı işleme, hassas işleme

Çubuk malzemesi: 40Cr (diametre 90/diametre 75)

İşleme teknolojisi: CNC işleminden sonra harmanlama ve kalınlaştırma işlemi HRC28-32 ve daha sonra ince dönüşüm ve galvanizasyon

Bu parça, M kabuklu kaburgalar için.

Genişliği ve yüksekliği ayarlanabilir.

Ana tahrik servo motor çalıştırmak 68KW

15KW + hava soğutucu

Yakıt tankı kapasitesi 300 litre

Saldırma silindirleri

Ana bileşenlerin kökeni solenoid valfi yağı araştırması YucBen

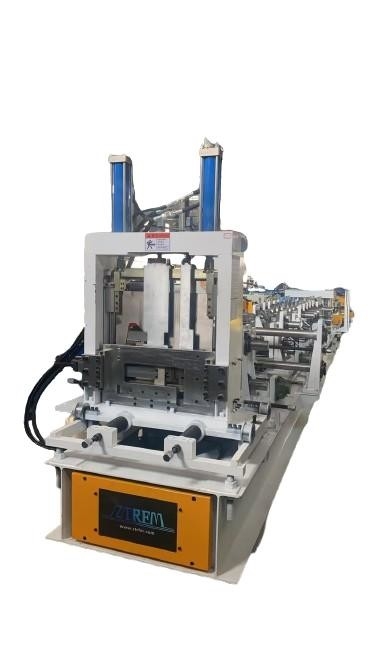

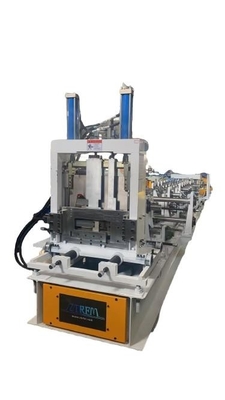

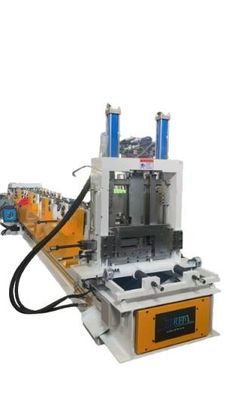

Hidrolik kesme sistemi

Kılıcın malzemesi:Cr12mov söndürme işlemi

Uzunluk ölçümü:Otomatik kodlayıcı ölçümü, uzunluk toleransı 1mm/3m

Kesicini farklı boyutlarda c / z purlin kesmek için elle ayarlayabilirsiniz. Yeni bıçağı değiştirmenize gerek yok ve bu kesicinin çalışması kolaydır.

Bıçaklama ve tıraşlama aynı hidrolik tankı kullanır.

Tank hacmi:300 litre

Hidrolik yağ:46#

Hidrolik istasyon gücü:15KW + hava soğutucu

PLC Kontrol Sistemi

Kontrol sistemi ana kontrol dolabı

1 bilgisayar kontrolü+akıllı kontrol sistemi+üretim hızlı giriş yazılımı hızlı bir şekilde USB flash sürücüsünden üretim verilerini ithalat edebilir veya uzaktan orijinal verileri aktarabilirWindows sistemi

Değiştirme dağıtım kutusu: 1 (rakın ortasına monte edilmiş)

Dış denetleyici: 1 (üretim ve hata ayıklama süreçleri sırasında kolayca ileri ve geri kontrol edebilir)

Ana aksesuarların kökeni: PLC (Panasonic, Japonya), bilgisayar kontrolü, röle (Couton), yakınlık anahtarı (Autonex, Güney Kore), uzunluk kodlayıcısı (Omron, Japonya)

Alınan tablo

Uzunluğu: 6 metre

Çerçeve vücudu kanal çelik ve açı çelik ile kaynaklanır ve rulo yüzeye monte edilir

İlgili öneriler:

Yerel işgücü maliyeti yüksekse, otomatik palatalizasyon da seçebilirsiniz.
