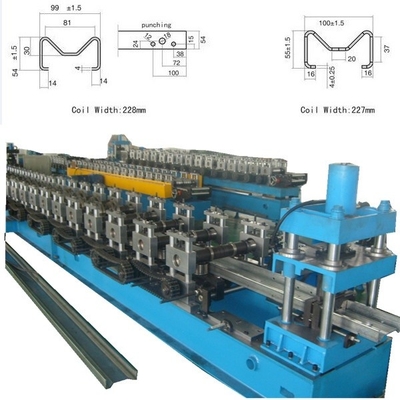

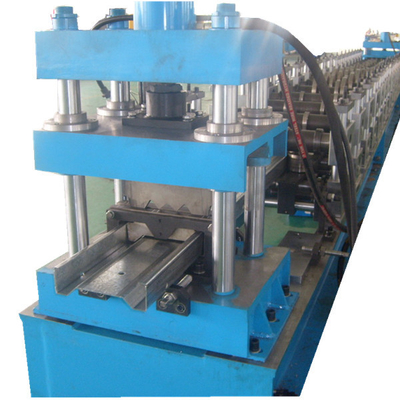

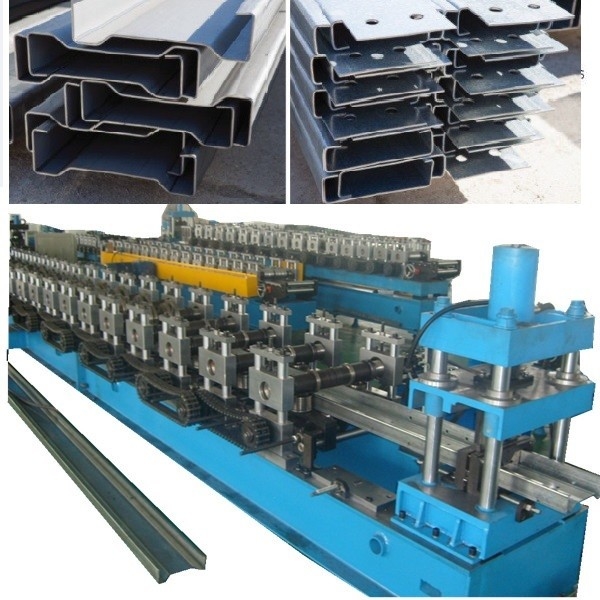

SİgmaPUralSYstemRulo Yapma Makinesi
120mm'den 400mm'ye kadar olan çözümleri 1.2mm'den 3.2mm'ye kadar olan ölçümlerle sunar. Hepsi Strucad ve Tekla Structures tarafından tam olarak desteklenir.
Cam Data potansiyel hata riskini azaltmak ve çizimlerin zaman alıcı oluşturulmasına gerek kalmasını ortadan kaldırmak için.

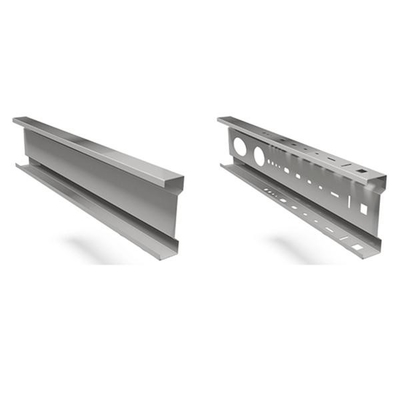

Yeni Sigma Beam Purlin'imiz, ağırlık oranında mükemmel bir güç artışı sağlıyor. Ortak tasarım kriterlerinde aksesuar gereksinimlerinin azalmasından bahsetmiyorum bile.Bileşenlerin ek maliyetini ve yerleşim süresini tasarruf etmektir.Bu ürün mevcut endüstri standardı S390 yerine S450 malzemesi kullanılarak piyasaya sürüldü.ve Sigma Beam Purlin yan raylar olarak C bölümler bizim standart yelpazesi ile kullanılır pratik sunuyor, tüm çubuk ve ray ihtiyaçlarınız için esnek ve ekonomik çözümler.
Ürün yelpazesi

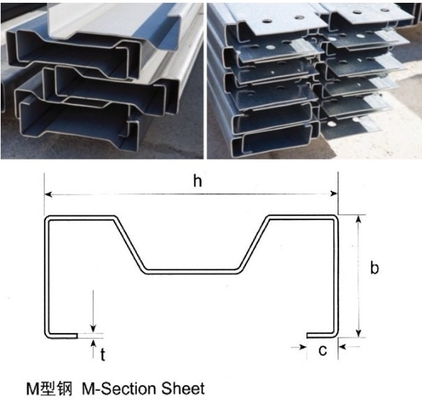

İşte.birReferansınız için profil:
Sistem, öncelikle çatılarda, ikincil tabaka desteği olarak kullanılmak üzere tasarlanmıştır.Sigma profiller, soğuk rulo yapımında önceden sıcak daldırılmış galvanize çelik ile üretilir., S450 sınıfı, 450N/mm2 minimum verim gerginliğine sahip Bölüm özellikleri Eurocode 3, BS EN 1993-1-3 uyarınca hesaplanmıştır:2006En son yüklerin ve çalışma defleksiyonlarının hesaplanması, tam ölçekli testlerin ve sonlu element analizinin sonuçlarına dayanır.Çubukların üst flensleri, üst flenslere doğrudan sabitlenmiş sağlam çelik levhalar (veya benzerleri) ile yeterli ölçüde tutulur.Çelik, her bir tarafında yaklaşık 20 mikron kalınlıkta bir kaplama sağlayan Z275 dış galvanize kaplamasına sahiptir.
Koltuk Montajı ve Klet Detayları
Tüm kollar benzer uzunlukta ve uzunluk boyunca sondajlar tutarlıdır.Kolunun kalınlığı, kabuk kalınlığına bağlıdır - tabloya bakın.
Malzeme içeriği ve kurulacak bileşen sayısı açısından en uygun maliyetli purlin sistemi, çift aralıklı but sistemi.
Purlin Cleat Ayrıntılar
Standart Kol Boyutları
Not: Albion standart klütleri sağlanmadığında,kolun montajı için, sargıların alt tarafından rafın üst kısmına kadar yeterli boşluk sağlanmasını sağlamaya dikkat edin..

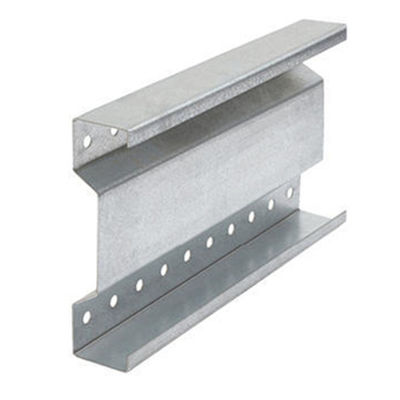

Sigma Standart Borlamalar
Sigma purlin serisi için standart delmeler aşağıda gösterilmiştir. M12 vidalarına uygun olarak 14 mm çaplı kol ve klot bağlantı delikleri, 200, 225 ve 240 serisi sigma için kullanılırken, 18 mm
265 ve 300 sigma derinliği için kullanılır.8Hız sabitleme delikleri, gerektiğinde, 14 mm genişliğinde * 20 mm dikdörtgenlidir.Gerekirse 14 mm çaplı flens delikleri sağlanırEn fazla bölüm uzunluğu 16 metre.
SİgmaPUralSYstemRulo Yapma Makinesi
Sigma Purlin Sistemleri ve Bağlantı düzenleri
Sigma purlin şekli, hem kısa hem de uzun uzatma koşullarına uygun verimli, sağlam bir profil sağlar.Çoğu yaygın bina tipinde sarkık çubuklar gerekmez (rüzgar yükleme koşullarına bağlı olarak)En popüler sistem, çift yayılma, iki katlı bir sistemdir.Özellikle eldiven sayısını en aza indirmek için geliştirilmiştir., böylece bileşen sayısını azaltır ve kurulum süresinde ve bileşen maliyetinde tasarruf sağlar.Tüm kollar aynı uzunlukta ve aynı boyutlarda., hata olasılığını azaltan tekdüzelik.
Tek Çaplı Kıç Sistemi
Çubuk sistemlerinin en basitleri. Tasarım koşulları bağlayıcı kollar kullanılamayacağını belirtiyorsa kullanın, yani çubuk çubuğunun derinliğinde.
Çift Çatlaklı Kıç Sistemi
200, 225 ve 240 Serisi ile birlikte kullanmak
En popüler purlin sistemi, minimum birleştirme kolları ile çift uzanma uzunluklarını birleştirir.Kollu sistem, iki veya daha fazla bölgeye sahip binalar için kullanılabilir ve maliyetli bir çözümü detaylandırma kolaylığı ile birleştirir.. Bay genişlikleri 8m ile sınırlıdır (En fazla purlin uzunlukları 16m)
Sigma Purlin Sistemleri ve Bağlantı düzenleri
Tek Uzunluklu Koltuklı Sistem
Heavy End Bay Sistemi Çift aralık sistemine alternatif ve tüm bölge boyutları için uygundur.Ama hala çatıların üzerinde devamlılığı koruyor., tek aralıklı koltuk sistemi kullanılabilir. Gösterildiği gibi, ek koltuklarla, çift aralıklı koltuk sisteminin nihai kapasiteleri gerçekleştirilebilir. Erişim sınırlı olabileceği yerlerde de kullanılabilir, yanie...Purlin aşağıdan kaldırıldı.
Heavy End Bay Sistemi
5 ve daha fazla bahçeli binalar için uygundur Tek uzanımlı düzenleme (Tüm Sigma Bölümleri)
Hız Düzeltme Anti-Sag Çubukları
Albion hızı sabitlenmiş sarkık çubuklar, hem kaplama işlemi sırasında hem de rüzgar kaldırma (geri dönüş) koşullarında sarkıtı etkili bir şekilde tutar.Bahar yüklü klip sabitleme sistemi kurulum hızlı ve kolay yaparHız düzeltmesi aşağıda gösterildiği gibi sabitlenmelidir.
Anti-Sag çubukları iki ana amaca hizmet eder:
• Taşınma sırasında sarmalın bükülmesini önlemek için. (Plakası sabitlendiğinde sarmal çatı zarından büyük ölçüde sertlik elde eder).
• Yükleme koşullarında alt flens için yan kısıtlama sağlamak için.
Not:Bu ayrıntılar, 25o'ya kadar çatı eğimleri için geçerlidir.
Speed Fix, 1,6 mm kalınlığında, önceden sıcak daldırılmış galvanizli hafif çelikten ve 15 mm derinliğinde * 12 mm genişliğinde soğuk şekillendirilmiş bir kanal bölümünden üretilir.Her uç standart önceden delinmiş dikdörtgen deliklerde orta aralıkta veya üçüncü noktalarda yerleştirmek için çentiklidirAlternatif zirve bağları, 12 mm çapında zinc kaplama bitkisinden üretilir.
Köşeli Strut Purlin Kilitleri
Daha büyük yaylar veya daha derin kesimler için, kaplama işlemi sırasında ve rüzgar ters koşullarında istikrar sağlamak için açı destekleri kullanılır.Köşeli destekler, 45*45*2mm'lik, önceden ısıtılan galvanizli açıdan üretilir.M12 vidalarına uygun olmak için 14 mm çapında delikler var.
SAG'a karşı minimum gereksinimler
Çapraz çatılarda 4 metreden fazla olan tüm yaylarda en üst bağlar kullanılmalıdır.
Uzun Çatı Eğimleri
Çatının eğiminin 20 m'yi aştığı yerlerde, eğim yüklerine direnmek için orta aralık bir kısıtlama gereklidir.
SAG'a karşı minimum gereksinimler
Monopitç Çatı
Mono pitch çatılarda, eğim yüklerine direnmek için, en tepesinde destek ve bağlama sistemi gereklidir
Düz Çatı
(Yüksek eğimi 3o'dan az)
Çok düşük eğim veya düz çatılar için Sigma çubukları karşı karşıya çiftler halinde monte edilir.Aşağıda gösterildiği gibi, 4 m'den fazla uzanan orta uzananlıkta ve 7'den fazla uzananlıkta üçüncü uzananlık pozisyonlarında verilen açılı destekler.1m.
Temiz açılar ve raflar kalıyor
Rafter Kalışları/Sütun Kalışları
Rafter Stays, 45 mm x 45 mm x 2,0 mm kalınlığında açı kesimi şeklinde şekillendirilmiş, önceden sıcak daldırılmış galvanizli hafif çelik ve soğuk rulolardan üretilir.
Tipik Ayrıntılar
Purlin Gable Overhang/Cantilever Detayları
Gable Edge Detayları
Albion Sigma kirişlerinin daha fazla kullanımı
Mezzanine Zeminleri
Sigma profili hafif zeminlerin yapısal desteğini sağlamak için idealdir.
SİgmaPUralSYstemRulo Yapma Makinesi
