Kesinlik CZ Purlin Roll Forming Machine Eklenmiş Sertlik ve Yapısal Destek için

Ağır CZ Purlin Otomatik Makine

Purlins, önceden tasarlanmış binalarda destek yapıları olarak kullanılan çelik elemanlardır.Çatı ve güvertenin ağırlığına destek sağlayan yatay bir diyafram oluşturmakÇubuklar bina çatısına paralel olarak kurulur ve çubuklar veya duvarlar tarafından desteklenir. Çubukların üretimi için kullanılan ham madde soğuk şekillendirilmiş çeliktir.Uzunluğu 30 fit veya daha uzun olabilir..

Uzunluk ve genişlik, binanın ana çerçevesinin boyutlarına, kullanımına ve mühendislik tasarımına bağlıdır.Gerektiği gibiBu nedenle, çatı yapısının önemli bir parçası olan çelişkiler, önceden tasarlanmış binalarda çelik çelişkiler olarak yaygın olarak kullanılmaktadır.Boyutları tutarlıÇubuklar sırasıyla yaz ve kış aylarında genişler ve daralır.

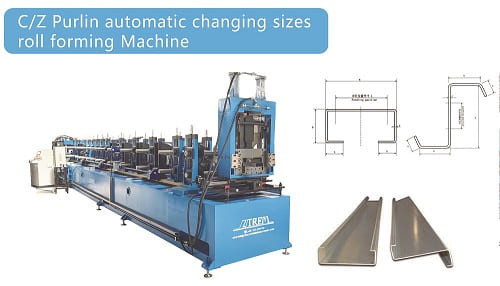

İşte.birReferansınız için profil:

Ağır CZ Purlin Otomatik Makine

Bu C purlin rulo şekillendirme makinesi yüksek kaliteli malzeme ile yeni bileşenleri benimser. Hidrolik sistem ve elektrik kontrol sistemi tüm gelişmiş ve güvenilir dünya ünlü marka kullanın.Gelişmiş ZTFRM programı tarafından tasarlandı., makine kolay ve güvenilir bir işletim vardır. roller makinenin en önemli parçalarıdır, biz tüm roller için işleme bulmak yapmak, yüksek kaliteli malzeme ile,makinenin uzun süre istikrarlı çalışabilmesi için.

1.C ve Z sargılarının giriş bobininin genişliğini nasıl hesaplarsınız?

Girdi bobininin genişliğini bitmiş ürünün boyutuna göre hesaplayın: bel yüksekliği * 2 + alt genişliği + küçük kenar materyal kalınlığı * 6, örneğinEğer bitmişse C profil boyutu aşağıdaki gibi Bel yüksekliği: 50mm, alt genişliği: 100mm, küçük kenar:15mm, malzeme kalınlığı:2mm

O zaman giriş bobininin genişliği 50*2+100+15*2-2*6=218mm

2- Kabloları nasıl yapacağız?

Hidrolik çıkartıcı sadece güç kablosunu A, B, C ve N olarak işaretlenen dört terminalle bağlamak zorunda.

Ana rulo şekillendirme makinesinin güç kablosu, ana motor, yağ pompası motoru ve boyut ayar motoru ile bağlantılı olması gerekir.

Güç kablosu: L1, L2, L3 ile işaretlenmiş terminallerle bağlanın

Ana motor: U2, V2, W2 ile işaretlenmiş terminallerle bağlanın

Yağ pompası motoru: U1, V1, W1 ile işaretlenmiş terminallerle bağlanın

Boyut ayarlama motoru: Üç boyut ayarlama motoru, U3 V3 W3, U4 V4 W4 ve U5V5W5 ile işaretlenen terminal ile bağlanır.

Çarpma ünitelerinin sayıcı, sınır anahtarları ve kesme cihazları, benzersiz, bağlanması kolay ve hata içermeyen havacılık fişleri ile PLC kontrol dolabına bağlanır.
