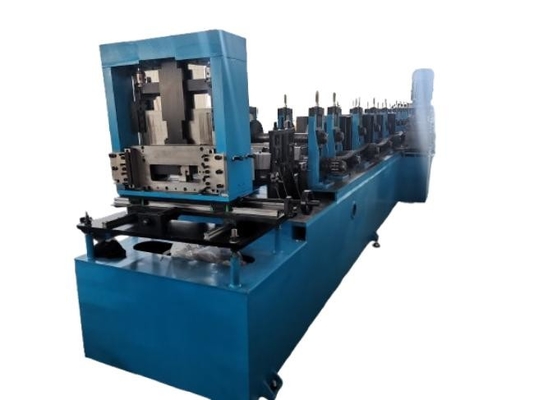

C&Z Purlin Formlama Makinesi
CZ Purlin Roll Forming Machine,C&Z Roll Forming Machine standart boyutlar için C80-300MM, Z 100-300MM, Ham maddenin kalınlığı1.5-3.0mm, üç delik cihazı, altını delmek için iki cihaz,Bir cihazı yan tarafa yumruk atmak için..
ZTRFM Makine Fabrikası ayrıca C purlin rulo şekillendirme makinesini de üretir, yani şekillendirme makinesinin sadece 3 inç'ten 12 inç'e kadar C şekilli boyutları vardır. veya CU şekillendirme makinesi veya CG purlin makinesini,delikli ya da olmayan, lütfen bize gereksiniminizi söyleyin, biz size gerekli rulo şekillendirme makineleri tasarlayacağız.
Bu CZ purlin şekillendirme makineleri 3 ton manuel decoiler içerir, seçmeli delik cihazı ile şekillendirme sistemi, post kesme cihazı, run out table, PLC kontrol sistemi, run out table
C ve Z arasında, üst katmanlı yuvarlakların bazılarını alt katmanlı yuvarlaklarla el tekerleğinin 180 derece dönüşü ile ayarlayın.
Farklı boyutlar için, alt basınç kontrolü ile tüm hat yuvasını hareket ettirin, kolay ve zaman tasarrufu.

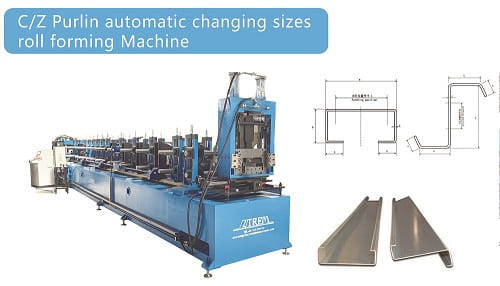

İşte.birReferansınız için profil:

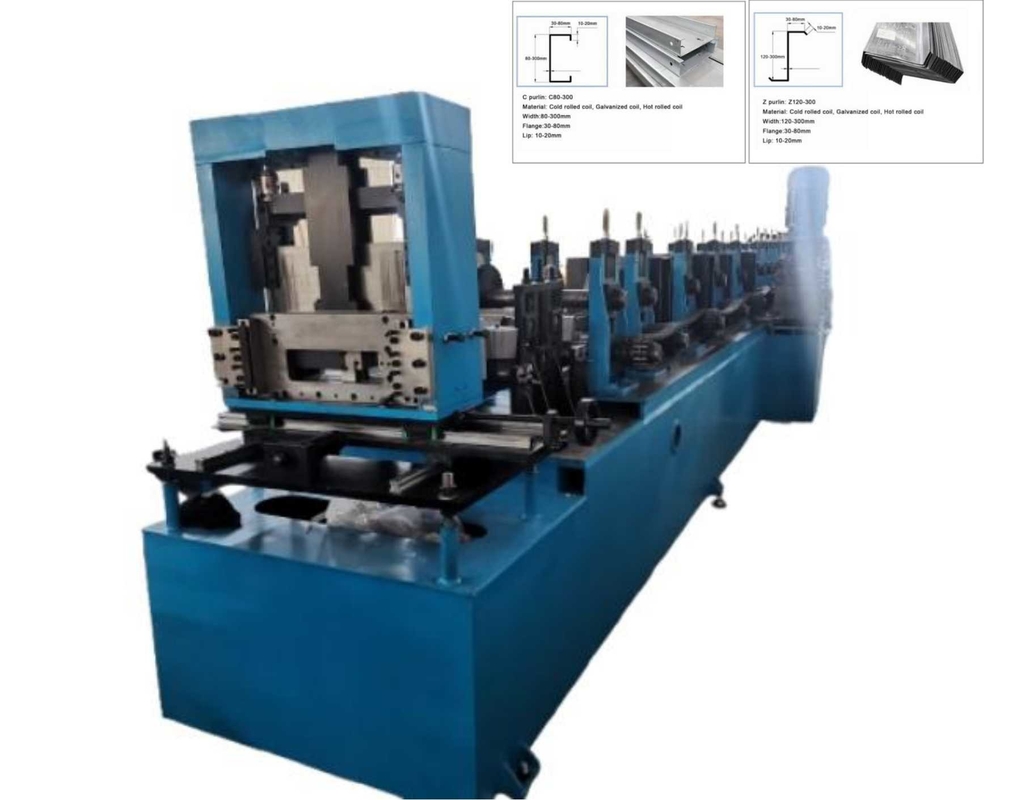

CZ'nin düzenlenmesi
C&Z Purlin Formlama Makinesi
Çubuk makinelerimizin avantajı:
1. Özel tasarım tarafından yapılan küçük boyut 120mm'den az olan Z purlin, çok düz ve bükülmemiş. Genellikle, diğer fabrikalar tarafından yapılan küçük boyutlu Z purlin düz değildir ve bükülür.
2. 75 mm'lik bir katı şaft kullanılır ve H şeklindeki çelik temel çerçeve olarak kullanılır, böylece makine, makinenin deformasyonu olmadan uzun süreli üretime dayanabilir,Bu sayede uzun vadeli kaliteli purlin üretimi sağlanır.;
3Roller GCR15 malzemelerinden oluşuyor ve rollerin doğruluğunu ve böylece nihai serinin doğruluğunu sağlamak için CNC makinesi ile işleniyor.
4Kesilmiş çerçevelerimiz, uzun süreli üretim sürecinde deforme olmamalarını sağlamak için stresten arındırılır, böylece c purlin pürüzsüz olur.
5. istikrarlı performans, basit işletim ile Mitsubishi veya Siemens işletim sistemi kullanın
6. şekillendirme hızı dakikada 10-15 metreye ulaşabilir
7Çakma makinesi olan cz purlin yaklaşık 9 ton ağırlığında.
Özellikler
Teknik Ayrıntılar
| Makine Özellikleri |
| Ağırlık |
Yaklaşık 9000 kilo. |
| Boyut |
Yaklaşık 10m x 1.4m x 1.8m (uzunluk x genişlik x yükseklik) |
| Renk |
Ana renk: mavi |
| Uyarı rengi: sarı |
| Uygun hammadde |
| Malzeme |
Galvanizli çelik bobinler |
| Kalınlığı |
1.5-3.0mm |
| Bobin genişliği |
Ürün boyutlarına göre |
| Üretim gücü |
235Mpa |
| Ana teknik parametreler |
| Kalıplandırma rulo istasyonlarının sayısı |
14-16 |
| Kalıbı şekillendiren ruloların enlemlerinin çapı |
75 mm |
| Rulo Yapım Hızı |
10-15m/dakika |
| Üretim Hızı |
4-6m/min |
| Roller şekillendirme malzemesi |
Gcr15 kalıbı çelik, söndürülmüş işlenmiş |
| Kesme malzemesi |
Kaldırılmış işlenmiş CR12 kalıp çelik |
| Kontrol sistemi |
PLC ve dönüştürücü |
| Elektrik enerjisi gereksinimi |
Ana motor gücü: 15kw |
| Hidrolik birim motor gücü: 5.5kw |
| Elektrik voltajı |
Müşterilere göre |
Uygulama
Purlins bu günlerde oldukça popülerdir ve farklı şekillerde ve boyutlarda mevcuttur, en yaygın olarak C purlins ve Z purlins olarak kullanılır.
JSR makine fabrikası, aynı makineye C ve Z'yi üretebilen Purlin şekillendirme makinesini üretir. C ve Z'yi değiştirmek için sadece bir saat değiştirilir.
Ayrıca, Purlin makinesinin sadece on dakika süren kolay ayarlamalarla 100-300 arasında bir boyut üretebilmesi gerekiyor.
Önemli olan, bizim purlin makinesi kurulum sırasında vidalama için purlin üzerinde delik fonksiyonu ile delme cihazı ile tasarlayabilirsiniz.
Kolayca çalıştırılır, PLC kontrolörü ile otomatik olarak çalışır.
Decoiler-forming- punch
