Düzenlenebilir rulo ile Tam Otomatik C / Z Purlin Roll Former

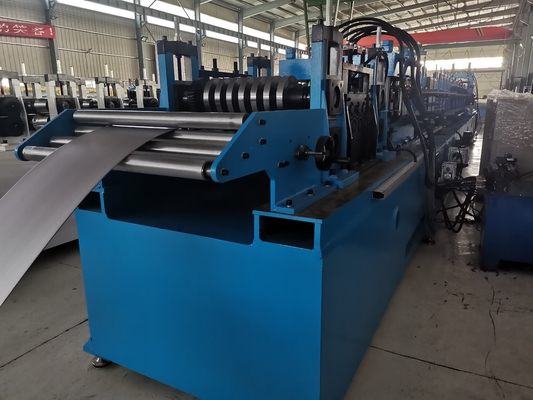

Tam otomatik C/Z Purlin Roll Eski NLT350

NLT350 CZ kabuk makinesi, kabuk üretiminin sınırlarını zorlayan yeni nesil CZ makine modeli.Bu makine, 350 mm'ye kadar genişliğinde ve 3 mm'ye kadar kalınlığında CZ profilleri üretebilir..5mm, bu da onu daha büyük pervane boyutları arayan üst düzey müşteriler için mükemmel bir seçim haline getiriyor.

NLT350 CZ purlin makinesi, çalışma sırasında yüksek istikrar ve doğruluğu sağlayan çift sıra zincir aktarım sistemine sahiptir.B ve D kanalları da daha fazla destek için takviye levhalarla bağlantılıdır, üstün dayanıklılık ve istikrar sağlar.

Bu makine, karmaşık ayarlamalara gerek kalmadan kolay ve hızlı boyut değişikliğine izin veren 12 set CZ değişim modülü ile donatılmıştır.Kanal B, rulo destekli kalıplama ile oluşur, sorunsuz ve verimli bir üretim süreci sağlamak.

Yenilikçiliğin ön saflarında olan NLT350 CZ purlin makinesi, sonsuz dönüşüm teknolojisi ve motor versiyonu, servo motor versiyonu ve daha fazlası da dahil olmak üzere çeşitli modellerle standart olarak gelir.Bu makine beklentilerinizi aşacak ve farklı koşullarda tüm üretim gereksinimlerinizi karşılayacaktır..

İşte.birReferansınız için profil:

Çizim

Akış çizelgesi: De-koiler ️ Düzleştirme cihazı ️ Ön yumruklama ve ön kesme ️ rulo şekillendirme parçaları ️ yığın

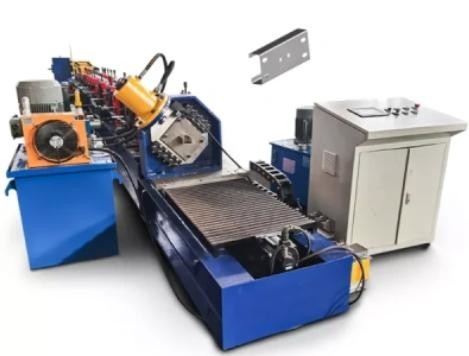

Tam otomatik C/Z Purlin Roll Eski NLT350

CZ purlin makinesinin avantajları AUTOMATIC boyut değişimi türü şunlardır:

1.Roller veya spacers değiştirmeden farklı purlin boyutu ((C80-350/ Z120-350) üretmek.

2- Farklı boyutlar için kesicileri değiştirmeye gerek yok.

3.Kolay işleme, düşük bakım maliyeti

4.Sonsuz boyutlandırma ((makine aralığında herhangi bir boyut), malzeme tasarrufu için yardımcı

5.Optional Pürlin web tarafı ve flange tarafında herhangi bir pozisyonda delik delik

Ana bileşenler:

1Hidrolik Dökme

Dökme tipi: otomatik bağlama ve gevşetme

Ağırlık kapasitesi: 6T

2Besleme ve düzeleme cihazı:

Rulo oluşturma makinesine girmeden önce malzemeyi düzleştirmek için kullanılır.

3.Önceden yumruklama cihazı

Düz levha üzerinde yumruklama. PLC yumruklama miktarını ve yatay konumu kontrol eder; dikey konumu manuel olarak ayarlar.

Web delme miktarı ve boyutu: müşteri gereksinimine göre

Flanş delme miktarı ve boyutu: müşteri gereksinimlerine göre

Bıçaklama çubuğu ve bıçaklama ölçeği kolayca değiştirilebilir.

4.Önceden kesme cihazı

Rulo yapımından önce hammaddeleri keserdi.

5- Ana rollü önceden.

Sürücü tipi: vites kutuları ile

En yüksek şekillendirme hızı: 30m/dakika

Roller: yaklaşık 21 grup roller

Rulo malzemesi Cr12 kalıp çeliktir.

Alt rulo çapı 360 mm civarında

Çubuk: Ana çubuk çapı: ø95mm (son tasarıma göre)

Ana şaftın malzemesi: 40Cr

Değişken boyutlar: Tam otomatik

Hızlı C/Z değişim sistemini kullanın.

Hızlı C/Z değişimi sadece 3 adımla, 5 -15 dakika içinde.

6Hidrolik Kesme

Yenilikçi kesme sistemimizi benimseyin, CZ entegre ve ayarlanabilir kesme kalıbı, purlin boyutları değiştiğinde kesme kalıbını değiştirmenize gerek yok.

7.PLC Kontrol Sistemi

miktarı ve yumruklama uzunluğunu otomatik olarak kontrol edin.

Makine yumruklama ve kesme sırasında durur

Otomatik Uzunluk ölçümleri ve miktar sayımı (doğruluk +- 3mm)

Profil etkisi:
