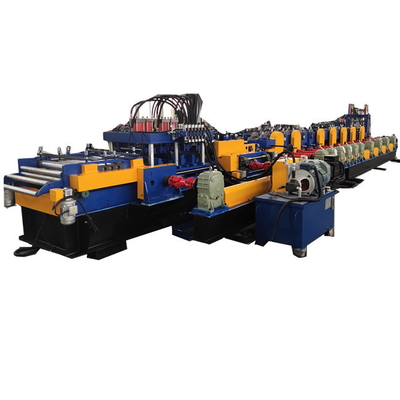

C Purline U Purline M Purline Z Purline Yuvarlatma Makinesi

C purline, U purline, M purline Z purline, C & Z purline yuvarlama makinesi

CZ çelik, ana yapıyı inşa etmek için kullanılabilir ve derin işlemden sonra, bina yapısının tasarım gereksinimlerini iyi karşılayabilir ve bina yapısını daha istikrarlı ve güvenilir hale getirebilir. C şeklindeki çelik esas olarak bazı duvar kirişlerinde ve binalarda santal ahşap bantlarında kullanılır, bu da nispeten sağlam bir bina yapısı elde edebilir.  Z şekilli çelik, yaygın olarak büyük çelik yapılarda, özellikle fabrikalar gibi binalarda kullanılan ve sismik direnci olan soğuktan şekillenen bir çeliktir. Raflar, sebze seraları ve mobilyalar: CZ çelikleri ayrıca raflar, sebze seraları ve mobilyaların üretimi için de kullanılır.

Purline kullanımına ve uygulamasına göre, aşağıdaki türleri tasarlanmıştır C purline, U purline, M purline Z purline, C & Z purline yuvarlama şekillendirme makinesi;

1. hafif görevli purline rulo şekillendirme makinesi (Döküntü örneğin 1 ila 2.5 mm)

2. Ağır görevli purline rulo şekillendirme makinesi (1,5 ila 3,5 veya 4,5 mm kalınlığındaki form)

3. Tam otomatik CZ purline makinesi

4. C U Z M kabuk makinesi

5. Yarım otomatik purline yuvarlama biçimlendirme makinesi (C'den Z'ye korkulukla veya PLC ayarlama ile)

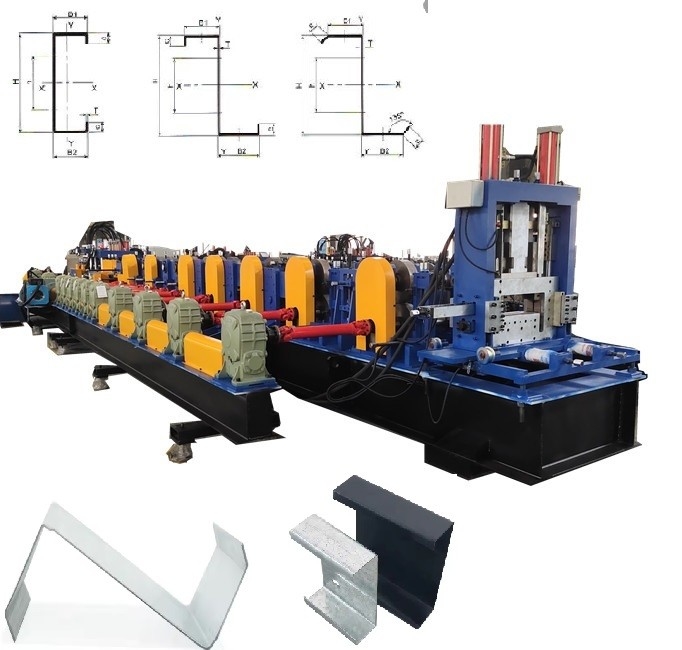

Tamamen otomatik CZ purline makinesinin nasıl tasarlandığını göstermek için örneğin aşağıdaki boyutları alın: Referansınız için popüler boyutları alın, hepsi bir makine tarafından yapılabilir

İhtiyaçlarınıza göre uygun makineyi nasıl seçebilirsiniz?

1. Lütfen malzeme kalınlığına göre makine modunu seçin. sertliği. Örneğin ABD'de SG550 tam sert çelik ve kalınlığı 4 kullanıyoruz.5mm ve sonra biz gearbox türü ağır görev türleri kullanmak zorundaEğer sadece kalınlığı 1.0'dan 2.5mm'ye kadar ve sadece yumuşak çelik olursa, o zaman hafif görevli CZ purline makinesini kullanabiliriz.

2Eğer alt genişliği 400mm veya daha büyükse, daha iyi ağır görev kalıbını seçebiliriz.

3. Otomatik derece göre CZ purline modu seçin: Örneğin kalınlık aralığını otomatik olarak ayarlamak istiyorsanız, PLC tarafından boyutları değiştirmek istiyorsanız,Eğer C'den Z'ye şekil değiştirmek istiyorsanız ve sonra tamamen otomatik kalıp seçebilirsiniz.

4Eğer CZ kalıbını seçerseniz lütfen bütçenizi göz önünde bulundurun.Eğer sizde bir mühendis olduğunu düşünüyorsanız ve makineyi kolayca kullanabiliyorsanız bu arada bütçeniz sınırlı ve o zaman ekonomik türü düşünebiliriz., şanzıman olarak zincir kullanarak, manuel ayarlamalar.

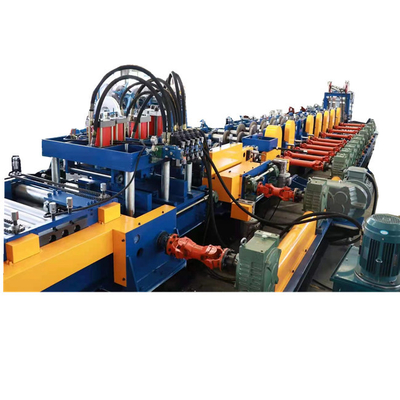

Sonraki bölümde, otomatik tipi tanıtacağım:

Düzleştirme bölümünde, bir de servomotor var, giriş sarmal genişliği değiştiğinde, düzeltme kısmı ayarlamaları otomatik olarak yapacak.

Besleme kılavuzu ön ve arka kılavuz rulların bağımsız hareket edebilir.Bu da tekerleklerin ayrı ayrı sol ve sağ tarafa ayarlanabileceği anlamına geliyor.El tekerleği çalışma tarafında olmalı ve genel bir yan hareket fonksiyonuna sahip olmalıdır.

Bel yüksekliğinin ve alt genişliğinin servo ayarlanması, solucan dişlilerinin ve solucan dişli ayarlamasının servo motor merkezi tahrik yoluyla kalınlığın ayarlanması,solucan takımları ve rulman pozisyonları yağ enjeksiyon deliklerine sahiptir, CZ değiştirmek için manuel ayar.

Yumruk kapağı ve fındığı: kromlanmış

Form çizgisi: 16 sıra

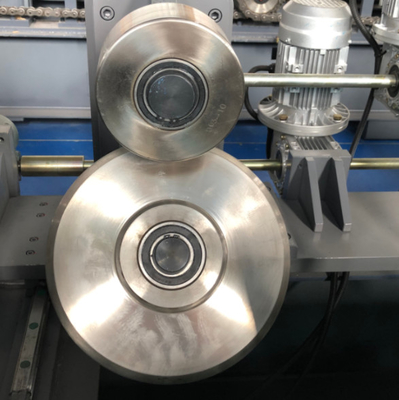

Tekerlekli malzeme: Cr12, CNC işleminden sonra HRC58-60'a ısı ile işlenmiş, hassas dönüş

Eksen malzemesi: 40Cr

Çubuk çapı: 70/95mm

Şanzıman modu: vites kutusu

Hız: yaklaşık 20-40m/min

Ana motor: 45 kW * 2 ünite, Siemens AC değişken frekanslı motor

Dönüştürücü: K serisi

Boyut ayarlama motor gücü: 2 * 1.5kw + 2.2kw, Siemens servo motor V90

Çeşitli kalınlıklar için rulo boşluğunun ayarlanması: 8 * 0.75kw (gerçek tasarıma göre)

Düzleştirme: Bitmiş ürünün düzlüğünü sağlamak

Hidrolik kesim: izleme kesimi, 45 derece bükme, atık yok, bir çift bıçaklı bir model

Kesme kalıp malzemesi: Cr12 mov

Soğutma sistemi: Su tankı ve pompası ile su soğutmalı yağlama sistemi.Su tankının girişinde, su atıklarının su tankına girmesini ve pompa hasar vermesini önlemek için bir filtre ekranı eklenir.

Voltaj: 460V, 60Hz, 3ph, (müşteri gereksinimlerine göre)

Çerçevenin üst kısmında, biz de servo motor ile tasarlayacağız, örneğin kalınlığı 1.5 ile 3.5mm arasında, PLC kontrolüne göre otomatik değişiklikler yapabiliriz, bu şekilde,% 100 doğru yapabiliriz..

Süper kalın veya ağır görev türü işleme girdiğinde, otomatik yığıcı da gereklidir.

Öte yandan, sizin için daha ekonomik tasarım C & Z purline yuvarlama şekillendirme makinesi paylaşmak izin verin: Bu tür biz aktarım olarak zincir kullanabilir ve daha sonra maliyet daha düşük olacaktır.

CZ sarmal makinesi delme kısmına gelince,Sizin için üç tür var.:

1Bağımsız yumruk, daha fazla yumruk için.

2. yumruklamadan önce, eğer kenarda yumruklama, biz yumruklamadan önce yapmak zorunda

3. yumrukladıktan sonra, eğer yumruklama altta ve sonuna yakınsa, yumruklamadan sonra kullanabiliriz.

Bu yumruklama yumruklamak için bir sürü delik varsa iyi, Bu tür ile kolayca ölçeği değiştirebilir ve makine çalışma hızını artırmak.

Darbelerden sonra:

Ya çözüm, tek bir sabit boyut yapmaksa?

Bu tip orta plaka türünü seçebilirsiniz, maliyeti daha düşük ve kullanımı daha kolay olacaktır.

Daha fazla soru için, bize istediğiniz zaman ulaşabilirsiniz.
