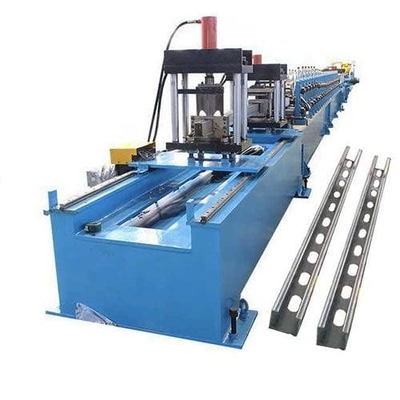

Güneş Purlins Roll Forming Machine C40-C160 Otomatik Değişim

Güneş Purlins Roll Forming Machine C40-C160 Otomatik Değişim

Strut kanalları veya metal çerçeve kanalları olarak da bilinen destek kanalları, çeşitli uygulamalarda yapısal destek için yaygın olarak kullanılır.Rulo şekillendirme işlemi, yüksek kaliteli, hassas ve verimli destek kanalları üretmede çok önemli bir rol oynar.Strut kanallarının önemini, rulo şekillendirme işlemini ve üretim operasyonlarında strut kanal rulo şekillendirme makinelerinin kullanımının avantajlarını tartışacağız.

İşte profil fotoğrafları:

Güneş Purlins Roll Forming Machine C40-C160 Otomatik Değişim İş Akışı:

Hidrolik Decoiler→ Besleme ve Düzleştirme Aygıtı→Hidrolik Punching& Pre-Cutting Aygıtı →Roll Forming System→ Servo Kontrollü Post Cutting→Exit Rack

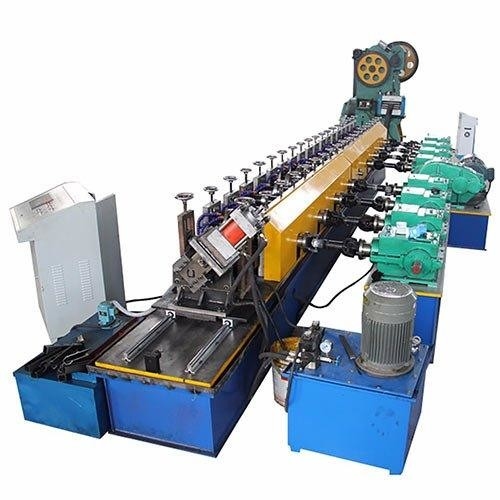

Güneş Purlins Roll Forming Machine C40-C160 Otomatik Değişim

Özellikleri

1.ZTRFM ağır kullanım için tasarlanmıştır,tüm makine ağırlığı 20 tondan fazla, vites kutusu aktarımı (yüksek aktarım verimliliği ve doğru aktarım oranı),makine hizmet ömrü diğer Hint ve Çin ucuz makinelerinin iki katından fazla.

2Çoklu profiller için bir makine: herhangi bir C cıvı 40-160 mm arasında, yatırım ve alan tasarrufu.

3. Müşterilere 24 saat özel C purlin hizmeti sunmanızı sağlar.

4Servo motorlu otomatik değişim, zaman tasarrufu ve çalışma verimliliğini artırmak için 1-5 dakika içinde farklı C purlins için.

5Sekiz silindirli delikleme sistemi, güneş endüstrisinin çeşitli delikleme gereksinimlerini karşılayabilir.

6Deformasyon karşıtı ve yüksek yük taşıma kapasitesine sahip Avrupa dökme çelik dövme yapısı, makinenin şekillendirme doğruluğunu sağlar.

7Servo Kontrollü Hızlı Uçuş Sonrası Kesme Sistemi (yüksek çalışma verimliliği için).

8.En son PLC kontrol sistemi, uzunluk sayım yöntemlerinin iki setini bir PLC kontrol sistemine birleştirmek için benimsenmiştir (inflated counting-hole length counting ve encoder-counting-wheel length counting)Uzunluk sayım yöntemi, bireysel siparişlerin özel uzunluğu nedeniyle uyumsuzluk sorununu çözmek için değiştirilebilir.

9Roleri ve profilleri soğutmak için su soğutma sistemi ile donatılmış, rollerin kullanım ömrünü uzatır ve bitmiş profillerin kalitesini sağlar.

SÖzellikler

1) 5 tonluk Hidrolik Decoiler:bir set

Hidrolik kontrol çelik bobin iç boru küçülme ve durdurma
Maks. besleme genişliği: 600 mm
Bobin tanımlama aralığı:508±30mm,dış çapı: 1600mm
Maksimum Kapasite: 5 ton, Motor: 3 kW, Frekans Hız Kontrolü:
Yağ pompası motoru:2.2KW, Baskı Koluyla
Otomatik besleme gücü ve kendiliğinden durma cihazı ekle

2) Besleme ve düzeleme cihazı

Yukarı Üç Aşağı Dört Toplam Yedi Çapa Düzleştirme Cihazı

GCr15 çelikten üretilen şaftlar ((= EN31 çelik)

Sıcaklık Tedavisi,HRC 58-62.Diametre=φ105mm

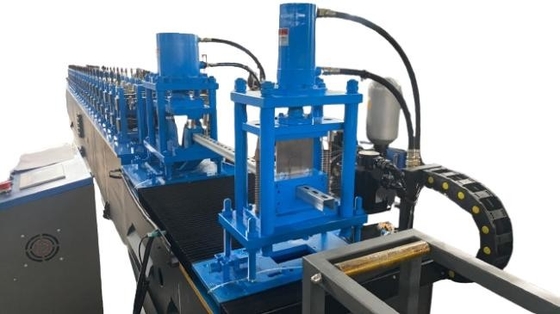

3) Hidrolik Ön Kesme ve Bıçaklama Cihazı

Ön yumruklama ve ön kesme, aynı hidrolik sistemi kullanın

Hidrolik motor:22KW,Hidrolik basınç aralığı: 0-16Mpa
Çakma ve Kesme Aracı Malzemesi: Kalıp Çelik Cr12MoV(=SKD11 çelik

Bir milyon kez daha kısa ömürlü, HRC58-62 dereceye kadar ısı tedavisi
Hem ağ hem de flange için 8 silindirli delik delme sistemi

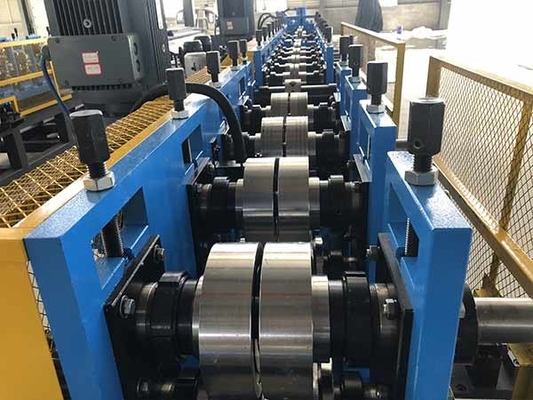

4) Ana makine

Cr12 çelikten üretilen tekerlekler, hassas işlenmiş, sert krom kaplamalı

45# çelikten üretilen oklar, sert krom

Gerçek şekillendirme hızı:15-20m/dakikada ((Punching ve kesme dahil)

5) Servo Kontrollü Çubuk Kesme

45 derecelik Hidrolik Eğri Kırma: Kısa Kırma Vuruşu, Küçük Kırma Direnci Ve Hızlı Kırma Hızı

6) PLC Kontrol Sistemi

Mülkiyet ve kesim uzunluğunu otomatik olarak kontrol edin.

Yapım verilerini (Üretim partileri, parçalar, uzunluk, vb.) dokunmatik ekranda giriniz.
Üretimi otomatik olarak bitirebilir.
PLC, Inverter, Dokunmatik Ekran, Kodlayıcı vb. ile birleştirilir.
