1,5-2,5 mm kalınlık aralığındaki kablo tepsisi malzemesi için Unistrut Roll Forming Machine

Unistrut rulo şekillendirme makinesi

Kablo tepsisi malzemesinin çoğu önceden galvanizli çelik, sıcak ve soğuk olarak yuvarlanmış çelik, paslanmaz çeliktir. Malzemenin kalınlık aralığı 1.5mm-2.5mm'dir.,41 çarpı 41, 41 çarpı 62,41 çarpı 82.

C kanal, unistrut, güneş paneli standı yapma profesyonel üreticisiyiz.C kanalının flensleri müşterinin gereksinimlerine göre manuel veya otomatik olarak ayarlanabilir.. Kesme modu, gereksiniminize göre testere kesimi veya hidrolik kesimi takip edebilir. Bu tür bir hattın da delme sistemi vardır, bazı müşteriler hidrolik delme sistemi kullanır,Bazı müşteriler yumruk basını kullanıyor., ve bazı müşteriler son ürün C kanalını oluşturduktan sonra, prodüksiyon kapasitesini artırabilecek delikleri delmek için başka bir delme makinesini kullanır.Makineyi çalıştırmak ve çalıştırmak çok kolaydır.

İşte bir çizim profili ve bitmiş ürün:

Profiller

Şekil

Otomatik besleyici ((3T) → düzeltme → yumruklama → rulo şekillendirme makinesi → yeniden şekillendirme → testere kesme → çıkış

Unistrut rulo şekillendirme makinesi

Ana veriler
1Malzemenin besleme genişliği aralığı:/
2Çizgi çelik kalınlık aralığı:1.5--2.5mm
3Çizgi çelik dokusu:Sıcak olarak yuvarlanmış karbon çelik/soğuk olarak yuvarlanmış karbon çelik
4İş hızı: 15-20m/min
5İş parçasının min uzunluğu: 2000 mm
6Düzlük toleransı: 1 ̊1,5 mm /1500 mm
7İş parçasının açı toleransı ≤±1.5/1000mm
8İş parçasının sabit uzunluğu:10m±1.5mm
9.Roller basamak: 28 basamak

Ana parça teknolojisi özellikleri

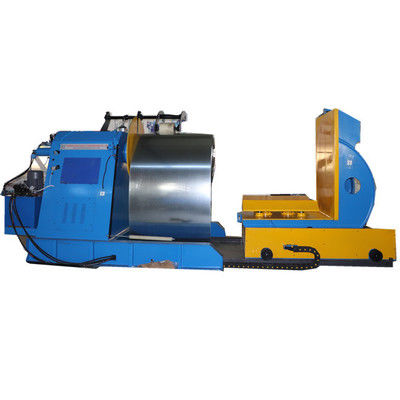

1. 3T Otomatik hidrolik besleyici
A. Çelik sarmaşının iç çapı:φ508mm;
B.Harmomegathus iç çap aralığı: ф480-520 mm;
C. Çelik sarmaşının maksimum çapı:φ1000mm; Yükleme kapasitesi:≤3T
D. Genişleme yolu:3T hidrolik otomatik

Düzeltme makinesi
A.İş rulo: 7 rulo düzeltme makinesi
B. Yapı özellikleri:Düzeltme silindirlerinin sertliği ve yüzey kabalığı mekanik özellikleri sertleştirme ve karıştırma ve kromlama sonrasında iyileştirilir.Çipleme rulo ve düzeleme rulo dahil, çipçe rulo ayrı ayarlanabilir, düzelir rulo kütlevi yapıyı benimsemek, belirli kaygan açı oluşturmak için ön ve arkada iki ayar noktası kurmak,Düzleştirme kalitesini kolayca iyileştirebilir.. düzeleme makinesinin besleme tarafında bir çift rehber düz rulolar ve iki çift rehber dikey rulolar vardır, rehber dikey rulo hareket merkezi olabilir.
Fonksiyon: Bıçaklama, çizimdeki tüm bıçaklama delik boyutlarını karşılayabilir.
Perforasyon matkapı malzemesi:Perforasyon matkapı malzemesi SKH51 veya DC53'tir, dövme ve hassas öğütme yoluyla HRC58-62.
Ana veriler:
Bıçaklama hızı: 80s/ vuruş zamanı.
Malzemenin kalınlığı: 2.5 mm
Kapasite: 80T

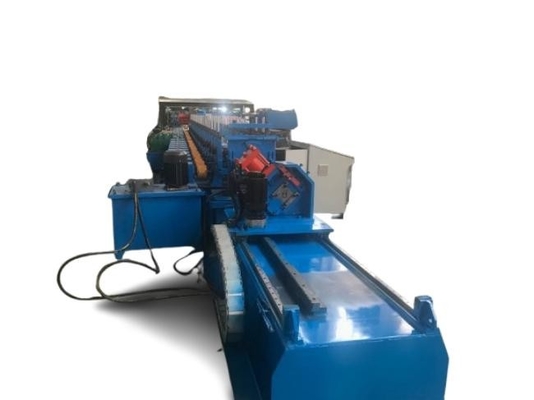

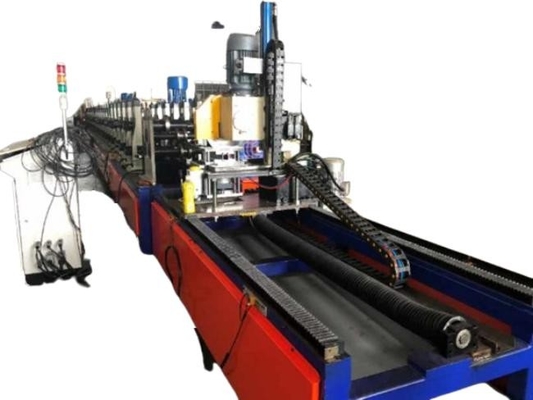

Rulo şekillendirme makinesi
Ana veriler
1Motor gücü: 22KWx2
2.Roller QTY: 28 grup ((Bir dişli frezileri dahil)
3.İş hızı: 15-20m/min
4Rollerin malzemesi:CR12MoV HRC58-62
5Sürücü tipi: vites kutusu ile sütun yapısı
6Ana şaftın çapı: ¢90mm
7Çubuk malzemesi: 40Cr termal rafine işleminden sonra.
8Ana rulo şekillendirme makinesinin boyutu: 18500*1600*1500mm
9. Profiller değiştirildi: el ile

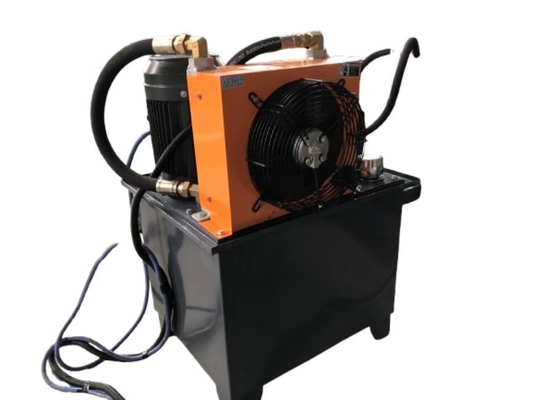

Hidrolik kontrol sistemi
Kunlun Kuntai 7 inçlik dokunmatik ekran, Siemens PLC, Yaskawa frekans dönüştürücü, Schneider düşük voltajlı cihaz.
a. Tüm hat PLC kontrolü, sıvı kristal dokunmatik ekran, insan-bilgisayar arayüzü kullanır.Otomatik çalıştırma ayarlama prosedürü aracılığıyla operatör ve operatör tüm hattı kontrol ve kontrol parametrelerini değiştirmek fark etmek için kontrol süreci izlemekİş parçasının uzunluğu dijital olarak ayarlanır, iş parçasının uzunluğu ayarlanabilir.
b. Çalışma modu manuel/otomatik de dahil olmak üzere. Makine manuel ve otomatik anahtar fonksiyonuna sahiptir. Makine manuel durum içinde tek başına çalışır, bakımı kolaydır.Otomatik durum içinde tüm hattı çalıştırmak için devam, sıralama başlatma. tüm acil durum olayını ele almak için, makine ve operatör güvenliğini garanti edebilirsiniz için çekme düğmesi vardır.
