Strut Channel, elektrik endüstrisinde veya yapısal destek için kullanılan standart soğuk rulo şekillendirilmiş çeliktir.Ek sertlik sağlamak için dudaklarla açık bir kanal bölümüne dönüştürülen rulo. Temel destek kanal boyutları şunlardır: 41*41. 21*21, ve ayrıca bazı özelleştirilmiş şekiller.

Strut Channel roll forming makinesi, güneş fotovoltaik montaj sistemlerindeki strut kanallarının üretim ihtiyaçlarını karşılayabilen güçlü ve çok yönlü bir ekipmandır.Yüksek hassasiyet gibi özelliklere sahiptir., uzun hizmet ömrü, kullanım kolaylığı ve çeşitli isteğe bağlı özellikler ve özelleştirme seçenekleri sunar.

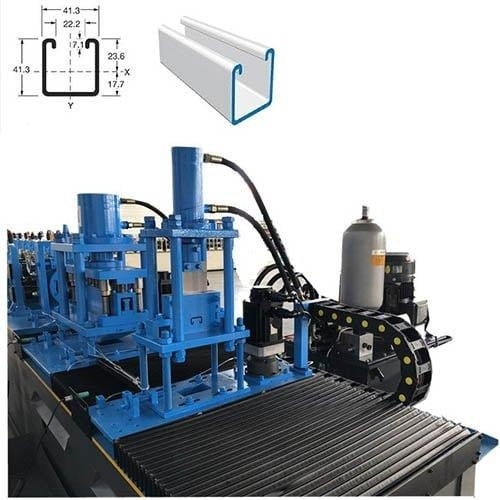

Profil çizimi

Örnek göster

Çalışma akışı

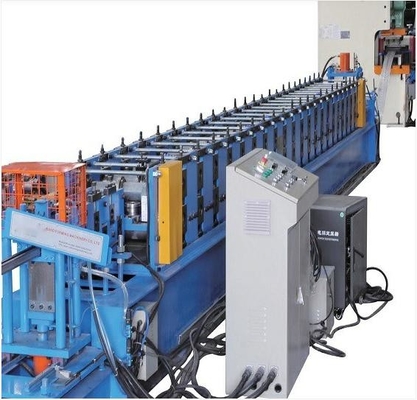

Strut Channel Roll Forming Machine 4 in 1 ABD için

Ekipman Avantajları

1Üretim hattı yüksek hızlı delik makinesi ve Skd11 malzeme kalıbı kullanıyor. Böylece bir dakikada 12 metrelik tahta delik açılabiliyor.

2Üretim hattı, çoklu özellikli üretim ve daha az zemin alanı elde etmek için dört farklı yükseklik profili üretebilir.

3Kesimin deformasyonunu azaltmak için, bu ekipmanın kesim sonrası aygıtı alttan yukarıya kesme yöntemini benimser.

Strut Channel Roll Forming Machine 4 In 1 için malzeme ABD ((Lüks Tipi)

1Malzeme kalınlığı: 2.0-2.5 mm

2Uygulanabilir malzeme:GI/GL/PosMAC

3Malzeme Verim Gücü: 235-390Mpa

4Besleme genişliği: Yaklaşık 98-179 mm.

Makine parçalanmasına giriş

1.5T-600 Hidrolik Açma

Çelik ruloların iç deliklerinin hidrolik kontrolü, daralma ve durma

Max. besleme genişliği: 600 mm

Bobinin iç çapı: 508 ± 30 mm, dış çapı: 1500 mm

Maksimum kapasite: 5 ton, motor: 3KW, frekans dönüştürme hızı ayarlama

Yağ pompası motoru: 3KW

Otomatik besleme gücünü ve otomatik kapatma cihazını artır

Sıvı basınç kol cihazı

2- Düzleştirme cihazı.

Yukarı üç, aşağı dört ve yedi yuvarlak düzeltme cihazı.

Besleme rehber rayı ile birlikte, ana çerçeve H450 çelik ile kaynaklanmıştır.

Eksen, sıcak ve sıcak olan 45 # çelik ve sert kromden yapılmıştır.

Çap = φ90 mm, hassas işleme.

Elektrik gücü: 3 kW.

3.Servo besleme cihazı

4.63T Yangli Silindir Hızlama Makinesi

63 tonluk yüksek hızlı yumruk, rulo oluşturmadan önce bir dizi yumruklama modeli ile donatılmıştır.

Bıçakın her tarafında güvenlik kapağı ve bir tarafında kapı var.

PLC sistemiyle kontrol ediliyor.

Besleme motoru servo motor tarafından daha doğrudur, servo motor gücü 3KW'dır.

5.Çakma Kalıp

6.Hidrolik ön kesme cihazı

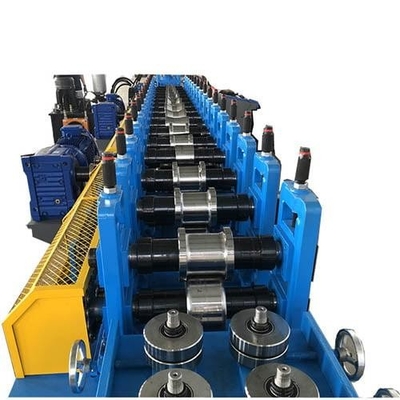

7.Roll Form Mill

Besleme rehber rayı ile birlikte ana çerçeve H400 çelik ile kaynaklanmıştır.

Yan duvar kalınlığı: Q235 T18mm;

F22 galvanizli bağ çubuğu

Tekerlekler, GCR15 (= EN31 çelik) hassas işlemli rulman çelik kullanır, yüzey sert kromdur, 0.04 mm kalınlığında ve yüzey ayna tedavisi (daha uzun kullanım süresi, daha güçlü pas);

Çubuk, 45# çelikten yapılmış, söndürülmüş ve ısıtılmış ısı ile işlenmiş, sert kromlanmış.

Çap = 80 mm, hassas işleme.

Düğüm ve zincir hareketleri 22 adım sonra oluşacak.

Ana motor (Poli Lai markası) = 15kW, frekans hız ayarlama.

8.Soğutma sistemi

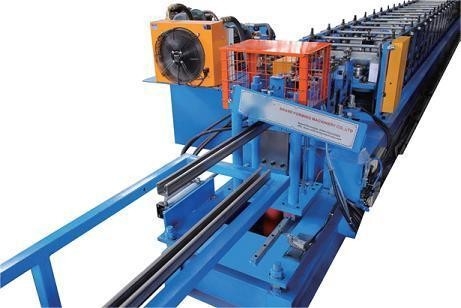

9Hidrolik Post Kesme Cihazı

Kesmek için post, kesmek için durak, besleme olmadan iki parça kesme tasarımı

Hidrolik motor: 5.5kW

Kesme aracı malzemesi: CR12Mov (= SKD11, en az bir milyon kesme ömrüne sahiptir), HRC58-62 dereceye kadar ısı işlenmesi

Kesme gücü ev sahibinin bağımsız hidrolik istasyonu tarafından sağlanır

10.Hidrolik istasyon

11.PLC Kontrol Sistemi

Otomatik kontrol miktarı ve kesme uzunluğu

Dokunmatik ekranda üretim verilerini (üretim partisi, üretim parça sayısı, üretim süresi vb.) girin.

Üretimi otomatik olarak tamamlayın.

Kombine: PLC, inverter, dokunmatik ekran, kodlayıcı vb.

12Çıkış Rack.

Motivasyon yok, iki ünite, üzerinde tekerlekler, hareket etmek kolaydır
