STeel Form Güverte Profil Kalıplama Makinesi
Çelik panel profil yuvarlama şekillendirme makinesinin tamamen otomatik olarak seri çeşitli çelik panel profilleri yapmak için tasarlanmıştır.,besleme masası, yönlendirme ekipmanı, rulo şekillendirme sistemi, kesim sonrası sistem (elektrik 0 hidrolik), kontrol sistemi ve hidrolik istasyon.
Açık, yarı kapalı ve kapalı olan alt bölüm şeklinde soğuk şekillendirilmiş çeliklerin çok çeşitli, rulo şekillendirme makinesinin ana ürünleri soğuk şekillendirilmiş kanal çelik, açı çelik, Z bölüm çelik,soğuk şekillendirilmiş dalgalanmış çelik, boru, kare boru, dikdörtgen boru, kaynaklı boru şeklinde, yuvarlak panjur kapıları vb. çelik kesit şekli tasarlanabilir: boyut, doğruluk,ve uzunluğu ihtiyacı göre esnek ayarlanabilir, hepsi uzunluk veya çift uzunlukta sağlanır, anne kullanımını arttırır.

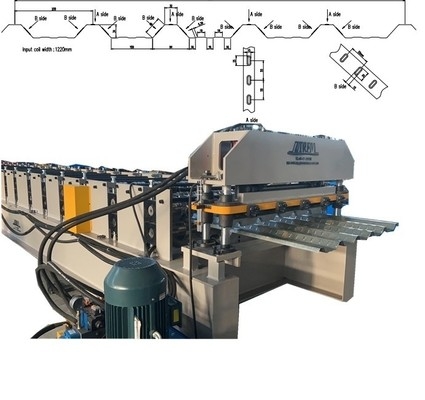

Burada örneğin, makineye nasıl tasarlandığını göstermek için çatı için rastgele bir çelik panel profili alacağım.

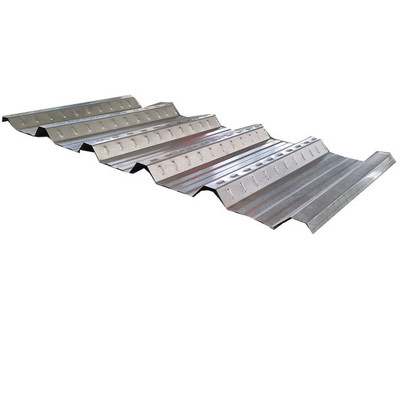

Bu tür çelik panel profili için çoğunlukla biz duvar panel çatı güverte veya diğerleri için kullanılır.
340 MPa'dan 700 MPa'ya kadar ve 0,5'den 1.0MM'ye kadar kalınlığa sahip önceden boyanmış AZ kaplı bobinler
Üretim süreci
Rulo oluşturma → Otomatik tıraş → alıcı masa

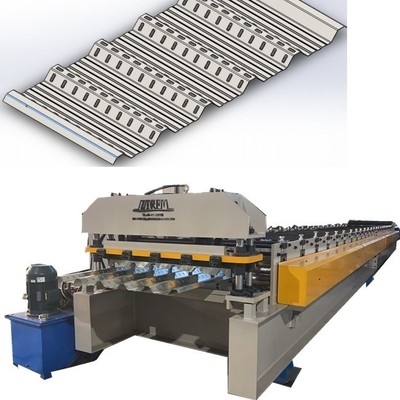

STeel Form Güverte Profil Kalıplama Makinesi
Ana bileşenler (paket listesi)
| Paketleme listesi-makine parçaları |
| - Hayır, hayır. |
Adı |
Birim |
miktarı |
Not: |
| 1 |
7T hidrolik decoiler |
bir dizi |
1 |
Otomatik |
| 2 |
Ana yuvarlak, hidrolik kesme ile metal embossing |
bir dizi |
1 |
Zincir sürüşü |
| 3 |
PLC kontrol istasyonu |
bir dizi |
1 |
Delta markası |
| 4 |
Hidrolik yağ pompası |
bir dizi |
1 |
Soğutma sistemi ile |
| 5 |
Ürün toplama tablosu |
bir dizi |
1 |
Manual/3 m uzunluk |
10 tonluk yükleme arabası olan hidrolik dekoller
B. Decoiler'i genişletilebilir ve bobinlerin iç çapına uygun hale getirmek için hidrolik yağ silindirini benimser.
C. Motör bobinleri çalıştırır ve ileri ve geri hareket edebilir, ayrıca gerilme ile decoiling yapabilir.
D. Çekirdek, spirallerin iç çapının φ450 genişleme aralığını sağlayabilir. 550 mm çapını sağlamak için kauçuk bandı sağlayacaktır.
Taşıma kapasitesi: 10 ton
En fazla bobin genişliği: 1250 mm
Besleme hızı: 0-20 m/min (düzenlenebilir)
Hidrolik motor gücü: 5.5 kw
Frekans hız kontrolü motoru: 7.5KW
Yapı: çelik levhalar ve profilli çubuklar tarafından kaynak.

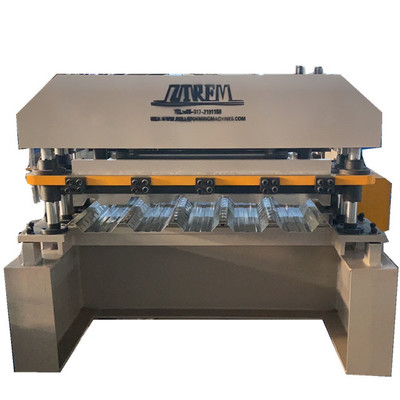

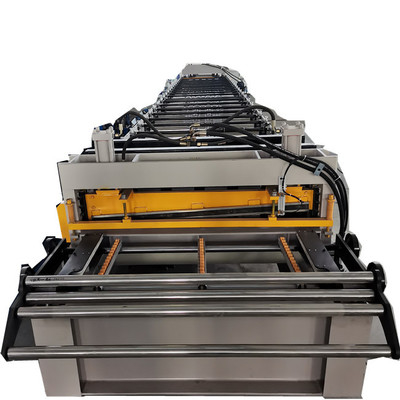

Çelik panel profilli yuvarlama makinesi hakkında daha fazla bilgi:
Kalıplama hızı: 0-20m/min
İletişim yolu: Bir tarafı 1 inç çift zincir
Diğer tarafında yardımcı sürüş için dişliler var.
Ana motor:Toplam 37KW (18.5KW*2 motor) Lichao, Çinli ünlü marka
Ayrıca daha fazla çeşit metal döşeme yuvarlama biçimlendirme makinesi de yapabiliriz örneğin:
9/16′′ çelik form güverte
7/8" HD Çelik Form Güverte
1 inç çelik form güverte
15/16" çelik form güverte
1.5′′ çelik form güverte
Tip S Form Güverte
