Kompozit metal zemin döşeme yuvarlama makinesi
Kompozit metal zemin döşeme yuvarlama makinesi, metal döşeme levhalarını seri olarak tamamen otomatik olarak yapmak için tasarlanmıştır.Uzun uzanma yeteneğine sahip kombine trapezoidal ve geri giren 80 mm kompozit profilleriÇok yönlü. Kombine profil trapezoidal uzanma yeteneği ile kolay servis montajı sağlar.

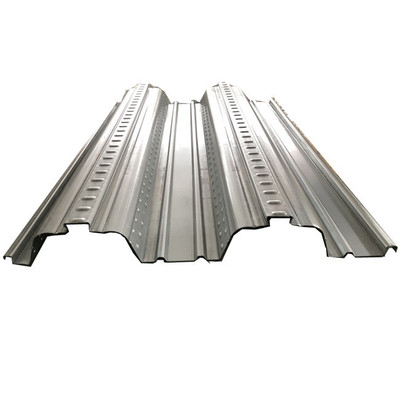

İşte size referansınız için bazı popüler tasarımları göstereceğim:

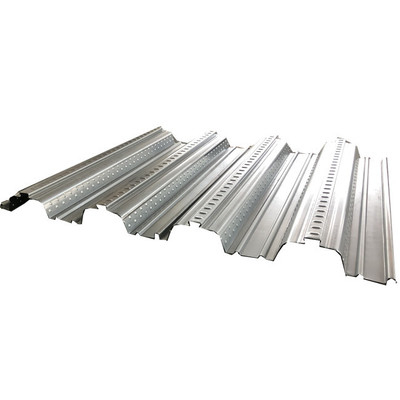

Yükseklik ve embossing türlerinde farklıdırlar, bu nedenle bu veriler giriş sargı genişliğine ve müşteri gereksinimlerine göre özelleştirilebilir.İşte referans için tek profilli ve üst üste olan bazı dekor resimleri:

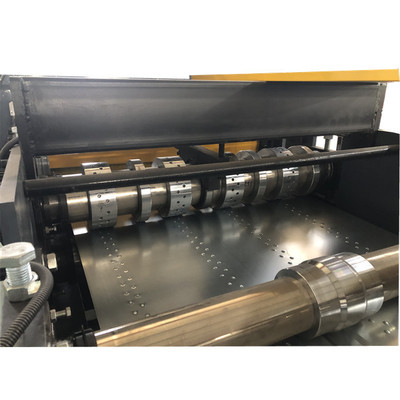

Kompozit metal zemin döşeme yuvarlama makinesi
Çerçeve tasarımı: kalıplama plaka yüzeyini pürüzsüz tutun ve damgalanırken işaretlenmesi kolay değildir.
Ana bölümün uzunluğu: yaklaşık 25000 х1650 х1500
Ana bölümün ağırlığı: 15300kg
Voltaj: Özelleştir
Rol sabitleyici: 28 mm kalınlığında orta plaka
Çerçeve: 400 H çelik kaynaklı
Sürüş modu: kayıp ve sıkı derecesi için zincir ayarlayıcı ile çift zincir.
Rollerin malzemesi:Gcr15, yüzey sert krom kaplama.
Çubuk malzemesi: 45# çelik ve sertliği ayarlama.
Çubuk çapı: φ 90 mm, baskın rulolar yaklaşık 120 mm'dir.

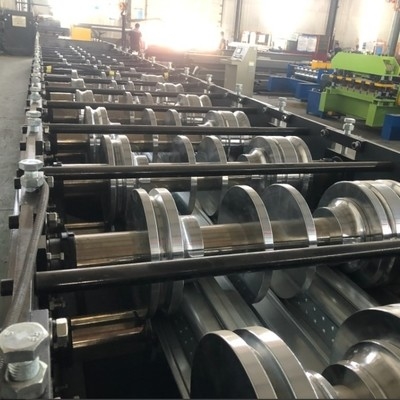

Rulo sayısı: 36 rulo
Ana güç: 15*2kw

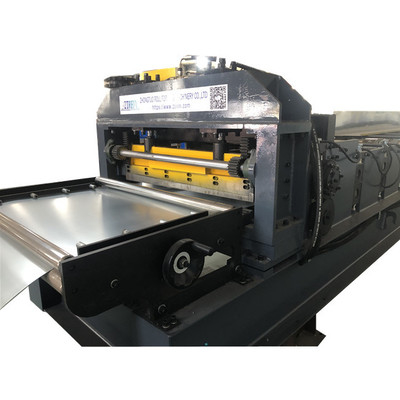

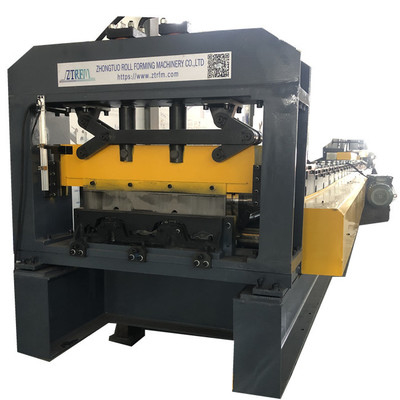

Kırma mekanizması
Özellik:Durumluluğu,doğruluğu ve kesme hızını sağlar
Fonksiyon: PLC tarafından kontrol edilen otomatik kesme
Ölçüyü belirlemek ve hedef ürünleri kesmek için hidrolik sürücü ve otomatik konumlandırmayı benimser.
Kılıç malzemesi:Cr12 söndürülmüş
Güç kaynağı: hidrolik güç
Bileşenleri: Bir bıçak seti, bir hidrolik tank ve bir kesme makinesi içerir.
Eğer eklemek istiyorsanız, herhangi bir uzunlukta kesebilir ve makine içinde sarmaşının israfını azaltabilirsiniz.
Bu metal döşeme profili yapmak kolay değildir, çünkü güvercin kuyruğunu şekillendirmek için çok fazla yan yuvarlamaya ihtiyaç duyar.
Çakışım etkisi hakkında.
| Ürün |
Parametre ayrıntıları |
| İşleme malzemesi |
GI ve PPGI |
| Malzeme kalınlığı |
0.25-0.8mm |
| Makine çerçevesi |
360 # H çelik, Son çerçevenin yüksek hassasiyetli olduğundan emin olmak için diyagonal hat kaynak, düzeleme cihazı ölçümü benimseyin |
| Makine yan panel |
| Plak tipi |
Sütun türü (opsiyon) |
| |
|
| Plaka kalınlığı:20mm |
Sütun kalınlığı: 30 mm |
| Resim:normal resim |
Renk:Kromlama |
|
| Formasyon istasyonları |
20-38 istasyon (profillere göre) |
| Makine silindirleri |
Yüksek kaliteli No.45 dövme çelik, 0,05 mm kalınlığında sert kromlanmış
İşleme şekli: kesme - delme - CNC lating - söndürme - CNC lating - kromlama |
| Makine Çubuğu |
φ80-90mm yüksek koruma No.45 çelik işlenmesinden sonra, |
| Makine aralıklayıcıları |
Yüksek hassasiyetli CNC lating |
| Makine rulmanları |
Çin Haerbin rulmanı veya SKF uluslararası rulmanı (opsiyonel) |
| Sürüş sistemi |
2 inçlik zincir veya dişli kutusu (opsiyonel) |
| Makine gücü |
15kw-22kw ((profillere göre) |
| Makine çalışma hızı |
8-12m/min veya 10-30m/min (opsiyonel) |
| Makine ayarlama tipi |
Makine kurulumundan sonra, biz kendimiz test edeceğiz, profil çizim ile karşılaştırın, fark 0.5mm kontrol edilir |
Kesme
| Türü |
rulman kaydırma tipi |
| Bıçak malzemesi |
Cr12mov söndürme ve öğütme |
| Çerçeve işleme |
Tüm alt çerçeve yüksek hassasiyet için öğütülüyor |
| Kılıç işleme |
Tel-elektrot kesimi, ama üst balde düz olamaz. Bu teknoloji |
| Çalışmak |
Hidrolik tip |
Stacker
| Türü |
Kılavuz |
Otomatik(opsiyon) |
| Uzunluk |
1.5m-2m |
6m veya 12m |
PLC
| Ana madde |
Parametre ayrıntıları |
| PLC |
Delta (standart) veya talebinize göre |
| Değiştiriciler |
Çin markası ((standart) veya talebinize göre |
| Dokunmatik ekran |
Mcgs (standart) veya talebinize göre |
| Kodlayıcı |
Çin markası ((standart) veya talebinize göre |
| Voltaj/HZ/Faza |
380v/50-60hz/3 faz |
Hidrolik pompa
| Ana madde |
Parametre ayrıntıları |
| Motor |
3kw Çin markası veya talebinize göre |
| Pompa |
Çin markası veya talebinize göre |
| Solenoid valfi |
Çin markası veya talebinize göre |
| Soğutma sistemi |
Soğutma fanı |
Zemin Galvanizli Çelik Çatı Paneli Rulo Formasyon Makinesi PLC Kontrol Sistemi
Makine bileşenleri
| - Hayır, hayır. |
Adı |
Qty |
| 1. |
Dökme |
1 set |
| 2. |
Rulo Yapma Makinesi |
1 set |
| 3. |
Hidrolik Kesme Cihazı |
1 set |
| 4. |
PLC Kontrol Kutusu |
1 set |
| 5. |
Hidrolik pompa |
1 set |
| 6. |
Çıktı tablosu |
1 set |
