ABD piyasası için Dovetail Decking rulo oluşturma makinesi Ülke özel ihtiyaçları için tasarlanmış ve üretilmiştir

ABD için Dovetail Deck Rolling Forming Machine

Güvercin kuyruklu tavan, uzun uzamalara sahip yapısal bir metal tavan. Güvercin kuyruklu profilinin ana avantajı, panelin alt tarafının bitmiş görünümlü bir tavan gibi görünmesidir.Ayrıca, aydınlatma, HVAC, tesisat veya elektriği güvercin kuyruğu panellerinin alt kısmına bağlayabilirsiniz.

Dovetail güverte, yapısal bir metal çatı güvertesini ve mimari bitmiş bir tavanı birleştiren mükemmel bir birleşimdir.

Dovetail Deck System uses the intrinsic strength and aesthetic appeal of the dovetail shape to provide the architectural and structural design communities with a variety of floor and roof deck design solutions.

FormLok Dovetail Kompozit Zemin Çatı en çok yönlü ve pratik ürünlerimizden biridir.Çok katlı binalara daha fazla sığmanıza olanak sağlayan daha sığ zemin derinlikleri ile uzun aralıkları elde edebilirsiniz.

Estetik tasarımı ile birlikte, güvercin kuyruğu çatı güvertesimiz mükemmel yük kapasitesi sağlar.Akustik çatı güverteleri, çevresel arka plan gürültüsünü azaltmaya yardımcı olmak için kanıtlanmış ses azaltma teknolojisini kullanır.

Zhongtuo soğuk yuvarlama şekillendirme makinesi deneyimi göre, burada biz sizin referans için ABD'de bazı popüler tasarım listelenir

Doldurma ile yapılan bu akustik tasarım, sesi bir dereceye kadar ortadan kaldırabilir.

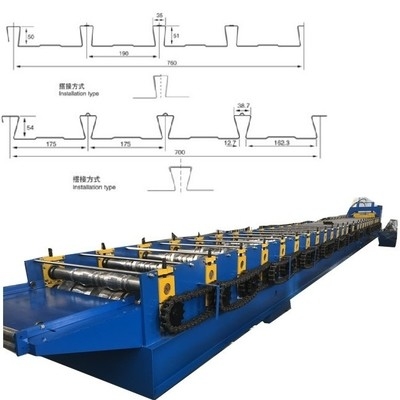

Aşağıda size referans için başka bir boyut formlok çizim profili var:

Aşağıdaki tip çizim profili çatı güvertesinde kullanılmak üzere tasarlanmıştır:

Bu Dovetail Deck çizim profillerine dayanarak, sizin referansınız için özel olarak Dovetail Deck yuvarlama şekillendirme makinesini tasarladık:

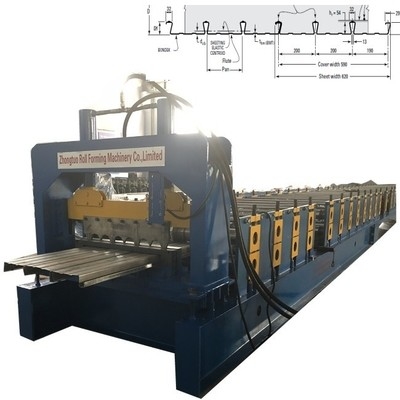

ABD için Dovetail Deck Rolling Forming Machine

Zemin güvertesi rulo şekillendirme makinesinin işleme akış diyagramı

Ruloları açmak---giderle beslemek---ana rulo oluşturmak---hidrolik kesme---ürün toplama tablosu

İnşaat veya inşaat kullanımı ne olursa olsun, güvercin kuyruğu çelik rulman plaka avantajları vardır:

1Beton zemin levhası döküldüğünde, yapının daha esnek olması için kalıplama ve destek koymaya gerek yoktur.

Yapımcılar, geleneksel şekilde alttan yukarıya gitmek yerine binanın herhangi bir katından başlayabilirler.

2Beton zemin tasarımı için pozitif moment takviye gerekmez.

3Tavşan kuyruğu çelik taşıyıcı plakanın kaburgaları arasındaki kenar şeklindeki beton bloğu, güçlü depremlerden kaynaklanan her türlü deformasyonlara dayanabilir.

zeminin bütünlüğünü arttırır;

4. Çünkü dovetail çelik rulman plaka karmaşık kenar kesimi direnç anı var, mekanik performans ve daha ekonomik span var;

5. Döşek kuyruğu kompozit zemin sistemi genel beton zeminden daha fazla beton tasarruf eder;

6. Dövük kuyruğu kompozit zemin sistemi, genel beton zeminden daha fazla kalıplama, zaman ve tasarruf sağlar;

7. Dovetail kompozit zemin sistemi ek yangın geçirmez katmanı eklemek gerekmez;

8Tavuk kuyruğu bileşik zemin sistemi, geçici kullanım için ya da geçici kullanım için tavuk kuyruğu süspansiyon sistemini sağlayabilir.

Yer levhasının dökülmesinden önce gömülü parçaların önceden yerleştirilmesine gerek yoktur.

Boru hatları ve ekipmanları, çok fazla emek ve zamandan tasarruf edebilen güvercin kuyruğu türü asma sistemi aracılığıyla levha kaburgaları arasında doğrudan asılabilir.

9. Doğru kullanım koşulunda, dovetail çelik taşıma plaka zemin beton dökme öncesinde güvenli bir çalışma platformu sağlayabilir;

Metal güvercin kuyruğu şeklinde zemin döşeme rulo şekillendirme makinesinin ana parametreleri

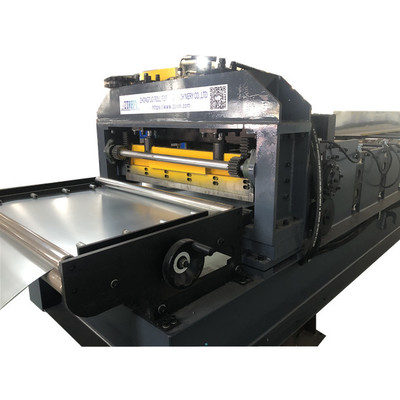

Besleme cihazı

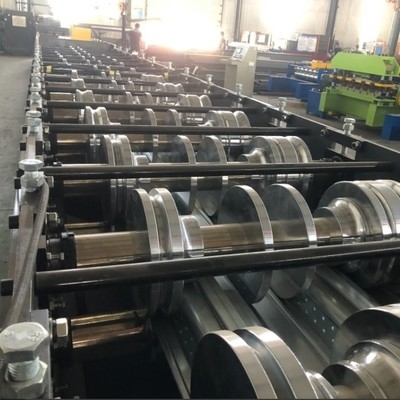

Rulo şekillendirme cihazı

Hidrolik kesim

Çift zincirli şanzıman ve debriyaj

Tam otomatik PLC kontrol kabin

Kurulum kolaylığı için kabul edilen havacılık fişi

Bizim zemin kiremit makinemiz diğer üreticilerden nerede daha iyi?

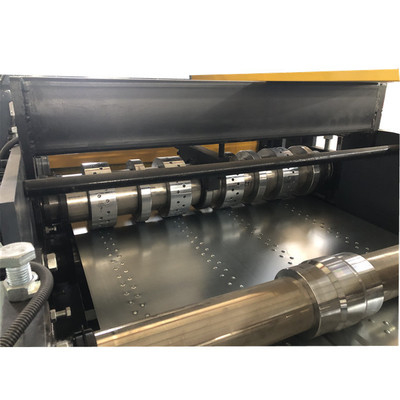

1. Rollerin ilk üç istasyonuna üç çift dişli ekleyin

Rollerin aynı çalışma hızını korumalarını sağlamak ve metal levhayı beslemeye yardımcı olmak için yukarı yuvarlaklara ve aşağı yuvarlaklara aktif güç vermek için.

2.Embossing rulolar bir çift ayı ekler

Çakma çubuğunun aşınmasını önlemek için şaftı desteklemeye yardım edin.

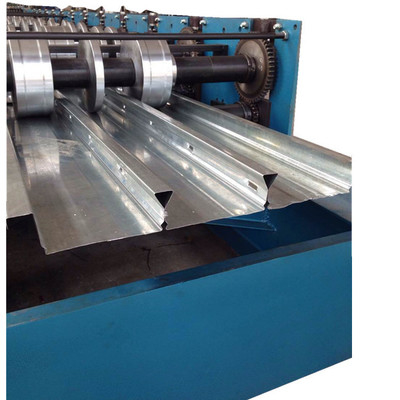

Şimdi profil örtüşme etkisini kontrol edelim:

Birbiriyle örtüştüğünüzde, profillerin ikisi montaj için sıkıca kilitlenebilir, çok fazla zaman tasarruf edebilirsiniz.

Aşağıda daha fazla ayrıntı veriliyor: Referans için Dovetail Deck yuvarlak şekillendirme makinesi:

Ana yuvarlama biçimlendirme makinesi: İki motor sürücü: 15 KW * 2 Hammaddenin kalınlığı:0.8-1,5 mm Besleme genişliği:1220mm Son genişlik:1020m Ham madde: GI Rollerin sayısı:38 Rulo malzemesi: Gcr15 kalınlaştırılmış Çubuk malzemesi: Temizlenmiş katı 45# çelik Çubuk çapı: 90 mm Makine çerçevesi: 350# H çelik kaynaklı Transmisyon: Zincirle Voltaj:İsteğe göre Bıçak malzemesi: Cr12 kalınlaştırılmış Kesme gücü:Hidrolik yöntem Hız:15m/dakikada Rol sabitleyici: 20 mm Orta plaka

Kesme gücünün türü: Hidrolik elemanlar:Hızlı kesme hızı için iki hidrolik çekirdek Çerçeve:Düzgün çalışmayı sağlamak için sütun direği tipi Kesme bıçağı malzemesi: Gcr12, sertlik ve uzun kullanım süresini sağlamak için 58 ila 62 derece arasında söndürülür. Kesim toleransı: ± 1 mm Kesme bıçağı daha fazla çift: yedek parça olarak bir tane daha vereceğiz Kesiciler sayısı 2 set Çalışma basıncı:20 MPA
