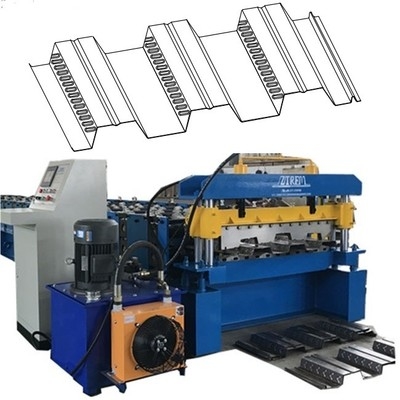

Alt katı metal katı şekillendirme makinesi
Zemin Metal Deck Forming Machine, metal döşeme levhalarını seri olarak ve tamamen aromatik olarak yapmak için tasarlanmıştır.
ZTRFM Forming tarafından sunulan gelişmiş bir sanayi harikası olan Metal Roofing Deck Rolling Machine.Bu son teknoloji cihazı yüksek kaliteli metal çatı katlarının verimli üretimi için titizlikle tasarlanmıştır.Metal Çatı Taşıma Makinesinin, metal levhaları zorlanmadan hassas ve tek tip çatı katı profillerine şekillendiren en son teknolojiye sahip bir yuvarlak şekillendirme teknolojisi vardır.Otomatik işlemleri tutarlı ve doğru sonuçlar sağlar, üretim verimliliğini optimize etmek ve işgücü maliyetlerini azaltmak. Bu makine, çeşitli boyutlarda ve tasarımlarda metal çatı katları oluşturmada çok yönlülük sunar,Çeşitli inşaat ihtiyaçlarına ve proje özelliklerine hizmet vermekKesin tasarım ve gelişmiş kontrol sistemleri, ticari, endüstriyel ve diğer alanlarda güvenilir ve dayanıklı metal çatı katları üretmeyi amaçlayan üreticiler için vazgeçilmez bir araçtır.ve konut binaları.
Metal çatı katı ne?
Metal çatı güverteleri, dar kaburga, ara kaburga, geniş kaburga ve derin kaburga dahil olmak üzere çeşitli tiplerde mevcuttur.ve yalıtım veya hafif beton ve çatının su geçirmez zarını desteklemek için kullanılırlar. Metal çatı güvertesimiz, yüksek dayanıklılık ağırlık oranı nedeniyle düz çelik güvertesinin, eğilmiş ve kemerli çatı sistemlerinin temeli olarak kullanılır.Metal çatı döşeme ürünleri, yatay ve dikey yükleri bina çerçevesine aktarmada tek başına etki ederBu metal çatı güvertesinin açık tavan tasarımları için açık bırakılabilir veya ek akustik deliklerle üretilebilir.Metal çatı güvertelerinin yalıtım kurulumu için sağlam bir çalışma yüzeyi sağladığı bilinmektedir., hava koşullarına dayanıklılık ve çatı malzemeleri.

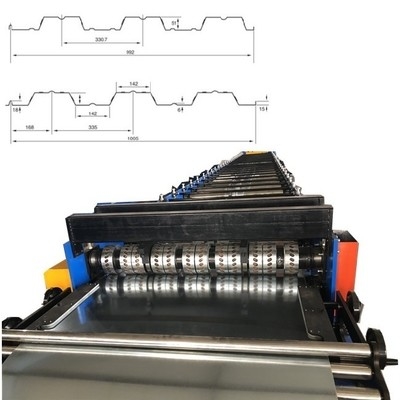

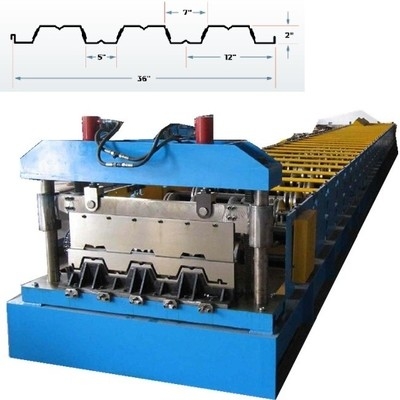

HReferansınız için çizim profili:

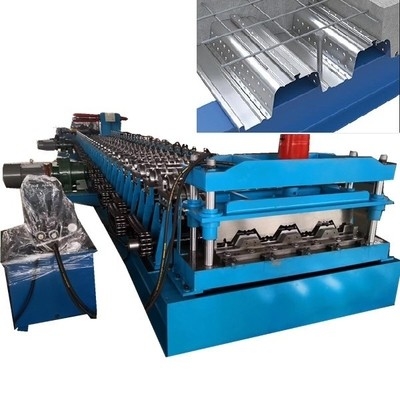

Alt katı metal döşeme makinesi bitmiş ürünler:
Alt katı metal katı şekillendirme makinesi
Zemin Metal Güverte Formlama Makinesi'nin Avantajı:
1. Makinenin uzun süreli üretime dayanması için makinenin deformasyonu olmadan 85-95mm katı şaftı ve H şekilli çelik alt çerçeve olarak kabul edin, böylece makinenin uzun süreli kullanım ömrünü garanti edin;Metal çıkartma silindirleri için, biz 120mm çapında güçlü çubuk kullanıyoruz, bu arada ana not tasarımı ile.

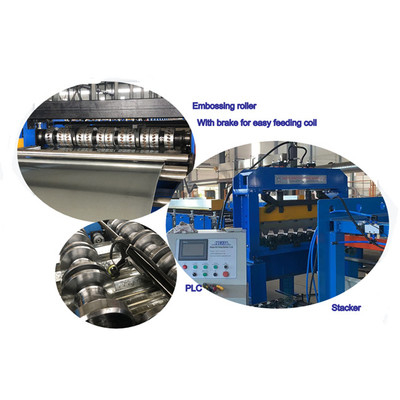

2Roller, rollerin doğruluğunu ve böylece nihai güvertenin doğruluğunu sağlamak için CNC makine aletleri tarafından işlenir.Biz fren sistemi ile tasarladık ve sonra kolayca bobine besleyebilir ve embossing iyi olduğundan emin olmak doğru.
3Kesilmiş bıçağımızın çerçevesi, uzun süreli üretim sırasında deforme olmamasını sağlamak için gerginlikten kurtulur ve nihai ürünü pürüzsüz hale getirir.
4Çelik güverteler düz, 1 mm içinde yüksek hassasiyet ve etkili genişlik 5 mm içinde kontrol edilir; Kürtleme sırasında bazı kayıp bobinler olacaktır.
5.Mitsubishi veya Siemens işletim sistemini kullanın, sabit performans, basit çalışma, giriş uzunluğu ve miktarı makine tarafından otomatik olarak üretildiği sürece,ve kesim uzunluğunun toleransı ± 2 mm içinde
6Formlama hızı dakikada 8-12 metreye ulaşabilir.
7Makine yaklaşık 15-18 ton ağırlığında.
8Ekipmanımız iki kesimli bıçak kullanıyor. Alt iki bıçak versiyonla aynı ve üstteki kesimin deforme olmamasını sağlamak için birçok testereye sahiptir.Ama az miktarda atık olacak..
9.Göz sonu kaydırma bölümü ile birleştirildiğinde, rehber sütun yapısından daha kararlıdır
10. Uzun süreli kullanım nedeniyle zincirin gevşemesini önlemek için sol ve sağda gerilen bir dişli cihazı vardır.
11.Makine, besleme limanındaki asının ana gücünün çok hızlı olmasını önlemek için bir debriyaj aygıtı ile donatılmıştır, ancak arka tekerlekler direnci vardır ve malzemenin eşitsiz olmasına neden olur

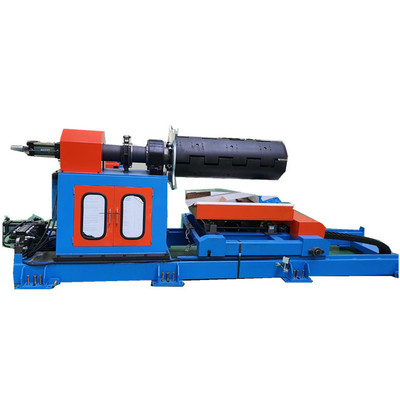

Decoiler
| Türü |
El yazısı (standart) |
Hidrolik tip(opsiyon) |
| Fotoğraf |
|
|
| Genişliği |
1250 mm |
1500 mm |
| Kapasite |
En fazla 5 ton |
5-15 ton arasında |
| İç çapı |
φ508-610mm |
φ508-610mm |
| Dış çapı |
φ1500mm |
φ1800mm |
rulo şekillendirme
| Ürün |
Parametre ayrıntıları |
| İşleme malzemesi |
GI ve PPGI |
| Malzeme kalınlığı |
0.25-0.8mm |
| Makine çerçevesi |
360 # H çelik, Son çerçevenin yüksek hassasiyetli olduğundan emin olmak için diyagonal hat kaynak, düzeleme cihazı ölçümü benimseyin |
| Makine yan panel |
| Plak tipi |
Sütun türü (opsiyon) |
| |
|
| Plaka kalınlığı:20mm |
Sütun kalınlığı: 30 mm |
| Resim:normal resim |
Renk:Kromlama |
|
| Formasyon istasyonları |
20-38 istasyon (profillere göre) |
| Makine silindirleri |
Yüksek kaliteli No.45 dövme çelik, 0,05 mm kalınlığında sert kromlanmış
İşleme şekli: kesme - delme - CNC lating - söndürme - CNC lating - kromlama |
| Makine Çubuğu |
φ80-90mm yüksek koruma No.45 çelik işlenmesinden sonra, |
| Makine aralıklayıcıları |
Yüksek hassasiyetli CNC lating |
| Makine rulmanları |
Çin Haerbin rulmanı veya SKF uluslararası rulmanı (opsiyonel) |
| Sürüş sistemi |
2 inçlik zincir veya dişli kutusu (opsiyonel) |
| Makine gücü |
15kw-22kw ((profillere göre) |
| Makine çalışma hızı |
8-12m/min veya 10-30m/min (opsiyonel) |
| Makine ayarlama tipi |
Makine kurulumundan sonra, biz kendimiz test edeceğiz, profil çizim ile karşılaştırın, fark 0.5mm kontrol edilir |
Kesme
| Türü |
rulman kaydırma tipi |
| Bıçak malzemesi |
Cr12mov söndürme ve öğütme |
| Çerçeve işleme |
Tüm alt çerçeve yüksek hassasiyet için öğütülüyor |
| Kılıç işleme |
Tel-elektrot kesimi, ama üst balde düz olamaz. Bu teknoloji |
| Çalışmak |
Hidrolik tip |
Stacker
| Türü |
Kılavuz |
Otomatik(opsiyon) |
| Uzunluk |
1.5m-2m |
6m veya 12m |
PLC
| Ana madde |
Parametre ayrıntıları |
| PLC |
Delta (standart) veya talebinize göre |
| Değiştiriciler |
Çin markası ((standart) veya talebinize göre |
| Dokunmatik ekran |
Mcgs (standart) veya talebinize göre |
| Kodlayıcı |
Çin markası ((standart) veya talebinize göre |
| Voltaj/HZ/Faza |
380v/50-60hz/3 faz |
Hidrolik pompa:
| Ana madde |
Parametre ayrıntıları |
| Motor |
3kw Çin markası veya talebinize göre |
| Pompa |
Çin markası veya talebinize göre |
| Solenoid valfi |
Çin markası veya talebinize göre |
| Soğutma sistemi |
Soğutma fanı |
