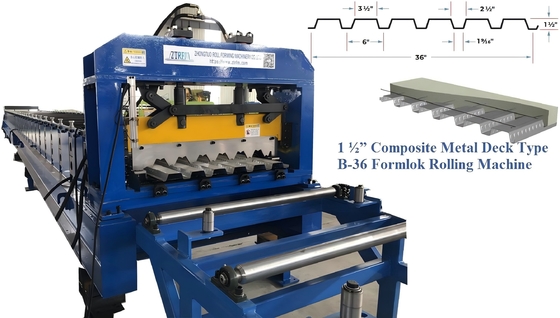

B Tipi Metal Çatı Güvertesinin Yüksek Güç Ağırlık oranına sahip Yuvarlak Formlama Makinesi

B Tipi Metal Çatı Güvertesinin Yuvarlama Makinesi

B Güvertesi profilleri, hem dikey yük hem de diafragma kesme kapasitesi sağlayan 1,5 inç derinlikteki yapısal çatı güvertesidir.Geniş kaburgaları profilin güvertenin tepesine uygulanan çatı sistemlerini eşit şekilde desteklemek için ideal bir yapısal substrat oluştururTip B profilleri tipik olarak 10 fit veya daha az olan aralık koşullarında kullanılır.

B-Dek, çeşitli çatı malzemeleri için destek yüzeyi sağlayan 1 1⁄2 ′′ derin, geniş kaburga çatı güvertesinin bir bölümüdür.Yapının dikey kuvvete direnç sistemlerine yan kuvvet dağılımını sağlamak için ikincil bir yapı üyesi olarak kullanılırStandart kapak genişliği galvanizlenmiş veya başlıca boyalı 36 ′′'dur.

WŞapka - Evet. türüBÇatı Güverte?

B güvertesinin, yeni inşaat projeleri için en yaygın olarak kullanılan çatı güvertesidir.Tip A çatı güvertesine ve Tip F çatı güvertesine kıyaslaB tipi metal çatı katları en yüksek dayanıklılık ağırlık oranına sahiptir.Ve tip B çatı güverteleri A güverteleri ve F güvertelerinden daha uzun aralıklarda daha yüksek yük taşıyabildikleri için, metal güvertenin altındaki çelik destekler daha fazla uzaklaştırılabilir. Sonuç? Daha büyük bir destek mesafesinin sonucu daha az destek ve bina sahibi için daha fazla tasarruf olur.

İşte standart B güvertesinden bir tanesi.:

Daha önce de belirtildiği gibi, Tip B güvertesinin yeni inşaat projeleri için en yaygın olarak kullanılan çatı güvertesidir.B tipi çatı güverteleri daha yüksek bir güç ağırlık oranına sahiptirÇelik desteklerin Tip B güverteleri ile daha uzak mesafeye yerleştirilebileceği göz önüne alındığında, bina sahipleri daha az destek satın alarak para tasarrufu yapabilirler.

Tip B güvertesinin geniş kabuklu bir çatı güvertesidir.

Galvanizli zemin döşeme şekillendirme makinesi çalışma süreci

Decoiler şekli keser son ürünü alır

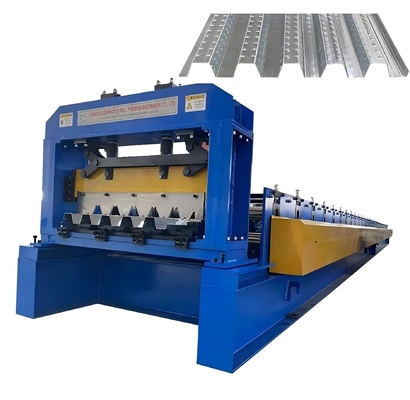

B Tipi Metal Çatı Güvertesinin Yuvarlama Makinesi

B güvertesi çatı döşeme makinelerinin ana teknik parametreleri:

1) Yapı: 500H çelik 25mm orta plaka ile kaynaklı

2) Ana güç: 30KW Siemens motorları

3) Formasyon istasyonları:36 istasyon

4) Sürüş şekli:1.0′′ çift sıra zincirli tahrik

5) Çubuk çapı:80mm

6) En yüksek yuvarlanma hızı: 12-15m/min

7) Kalınlığı: 0,5-1,5 mm galvanizli çelik veya p yeniden boyanmış levha,G550Mpa

8) Malzeme genişliği: talebe göre

9) Rulo malzemesi:poli ve kromla kaplanmış, yüzeyi 0,05 mm

10) Bıçak kalıbının malzemesi:Cr12, 58-62°C'de söndürüldü

11) Kesme yolu:hidrolik kalıp kesme (kesmek için durak)

12) Uzunluk kesimi toleransı: +/-1.0mm

13) Hidrolik basınç: 16Mpa

14) Hidrolik güç:5.5kw

15) Bilgisayar Kontrol Sistemi: Tayvan'dan gelen PLC kontrolü

16) Omron kodlayıcısı, Japonya'da yapılmış uzunluğu ölçüyor.

17) Elektrik gereksinimi:380V,50Hz,3Ph

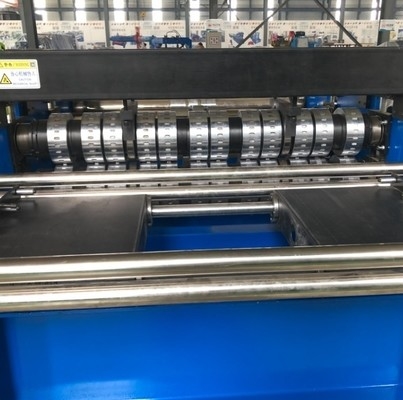

Besleme cihazı

1Besleme aygıtında, beslemenin sürtünmesini azaltmak ve malzemenin yüzeyinde çiziklerden kaçınmak için döndürülebilen 2 tekerlek vardır.

2Dokunmatik paslanmaz rulolar malzemenin makineye pürüzsüzce girmesini sağlayabilir ve malzeme yüzeyinde çizilmeyi önleyebilir.

3Besleme genişliğini ayarlamak için el tekerleğiyle, beslemeyi daha doğru hale getiriyor.

Rulo Yapma Cihazı

Çubuk ve yuvarlaklar için, normalde ZHONGTUO daha yüksek hız ve daha iyi yuvarlama etkisi yapmak için, içi dişli olan çok güçlü çubuk ve büyük çaplı yuvarlaklar kullanır.

Galvanizli zemin döşeme şekillendirme makinesinin tekerlekleri

Normal rulolarla karşılaştırıldığında, bu yeni model rulo iki kez söndürür ve ısı işlemini uzatır. Daha da fazlası, 2-3 mm kromlu dikişsiz aralıklarla eşittir.

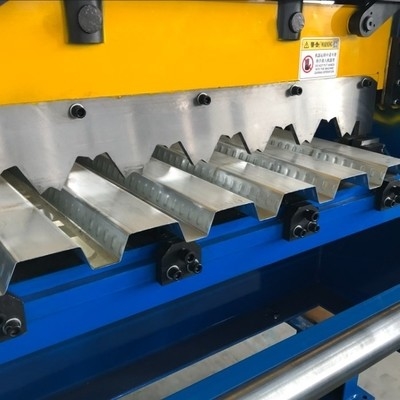

Galvanizli zemin döşeme şekillendirme makinesinin kesme parçası

Bu Galvanizli zemin döşeme şekillendirme makinesi en son teknolojiyi kullanıyor.

Aşağıdaki resimde görebilirsiniz: bıçak dört sütunla desteklenmektedir.

Ayrıca, sütunun iç tarafını en az sürtünmeye kadar iyileştirerek ömrünü 3-5 yıl uzattık.

bıçak direk olarak kirişe sabitlenmek yerine kirişe karşı konulur.

Normalde bıçak kirişe vidalarla sabitlenir, böylece vida delikleri tüm basıncı ve geri gücü taşır.

Bu yeni galvanizli zemin döşeme makinesinde, kiriş daha fazla basınç ve geri güç paylaşacaktır.

Bu yüzden daha istikrarlı olacak ve ömrü yaklaşık 3-5 yıl uzayacak.

PLC kontrol sistemi

PLC markası:Delta(Taiwan) PLC, ve dönüştürücü ve dokunmatik ekran

● Kodlayıcı markası: Omron

● Elektriksel bileşenler:Schneider

●Çalışma dili:İngilizce ve Çince ((veya istenildiği gibi) Bu bölümde siparişleri ayarlayabilirsiniz,ürün uzunluğunu ve miktarını değiştirebilirsiniz.

Çok kolay çalıştırılıyor ve uçuş fişleri var. Bu da makine geldiğinde onu yerleştirmeyi çok daha kolaylaştırıyor.

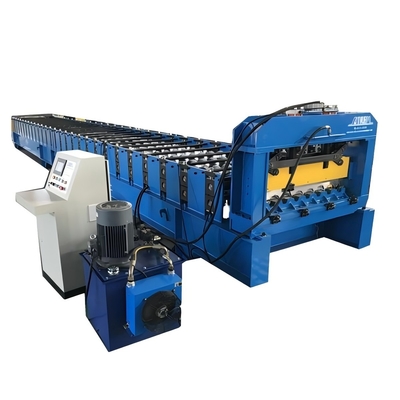

Hidrolik istasyon

● Hidrolik istasyon motoru: 5.5 KW

● Hidrolik yağ:46# hidrolik yağ

● Ana bileşenler:Hidrolik tank,

hidrolik yağ pompası, iki hidrolik boru ve bir elektromanyetizma valfi.
