Tahta iskelet platformu çelik yürüme paneli iskelet tahtası yapma makinesi

Tahta iskelet platformu çelik yürüme paneli iskelet tahtası yapma makinesi

Board Scaffolding Platform Catwalk Galvanize Steel Walking Panel Scaffolding Boards Making Machine, çelik yürüyüş panelini seri olarak tamamen otomatik olarak yapmak için tasarlanmıştır.Gerdiç çelik tahta inşaat güvenliği için kullanılan gerdiğin önemli bir parçasıdırÇelik iskelet tahtası kullanımı, ahşap iskelet tahtasında yağmurdan kaynaklanan ağır su emişliği ve aşırı kayganlığın dezavantajını önler.ve çok fazla tekrar kullanılabilir. Hem galvanizli hem de galvanizsiz seçim yapabilirsiniz. İhtiyaçlarınıza bağlıdır. İskele çelik tahtası hammadde olarak Q195 ~ Q235 çelikten oluşur ve her türlü iskelet sisteminde yaygın olarak kullanılır.Ama hangi panelin, birçok türü var, panellerin nasıl yapıldığını göstermek için örneğin aşağıdaki çizim profilini alın:

Tahta Çapa Platformu Geçit Galvanizli Çelik Yürüyüş Paneli Çapa Taşları Yapma Makinesi:

Makine çalışma akışı:

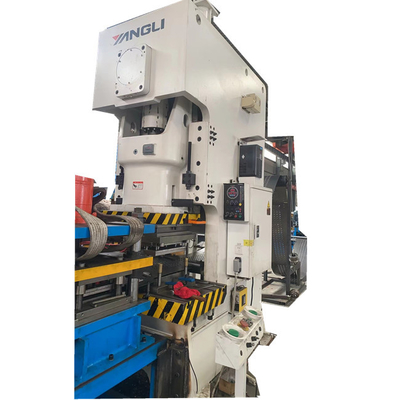

• 5 Ton hydraulic decoiler with the loading car- leveling and pinch roller- Pit- servo coil feeder-----punching machine-- cutting edge for easy shearing and do the side punching together-- pit again—leveling-- main rolling forming machine( two parts) for profile A and profile B both-- cutting connection holes and shearing ( for both profile A and profile B)--- hydraulic shearing with molding for make sure the shape beautful--- receiving table of 12 meters.

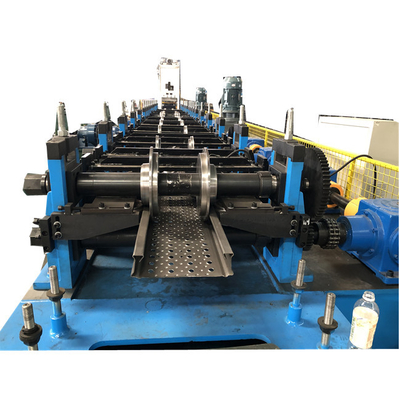

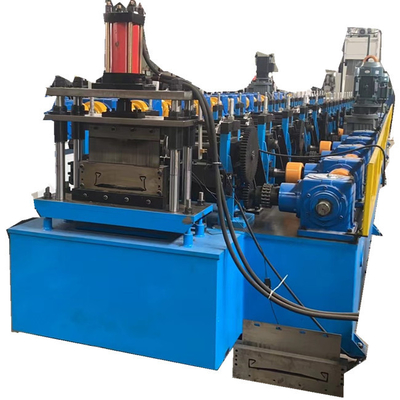

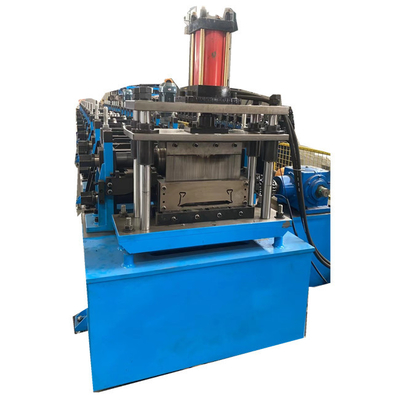

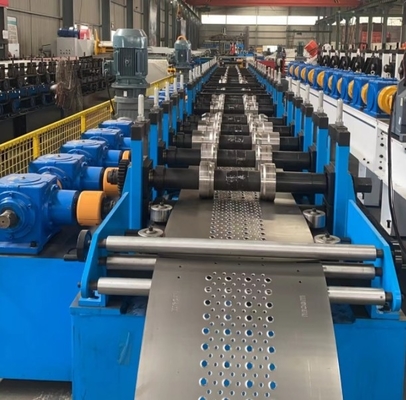

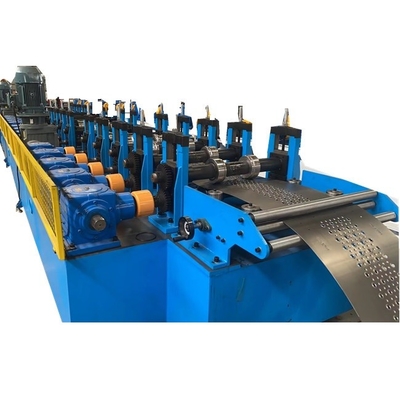

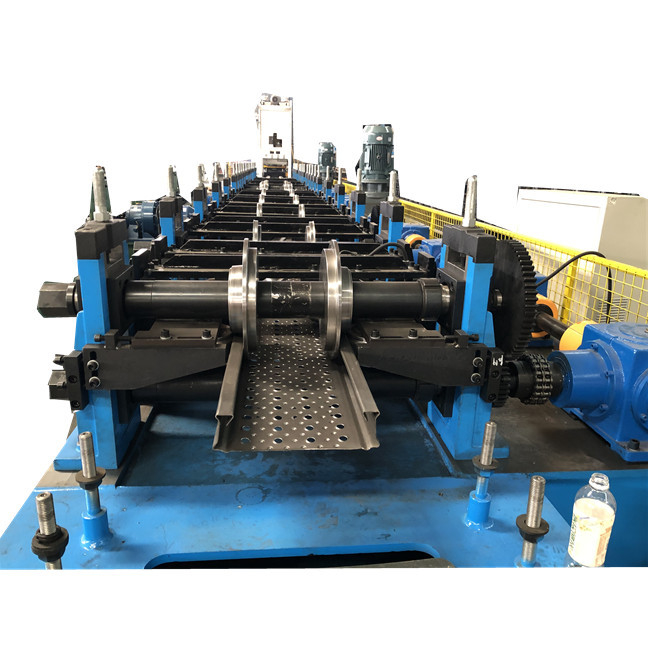

Galvanizli Çelik Yürüyüş Paneli Çarpışma Taşları Yapma Makinesi

1- Roller istasyonu: 18.
2Makine çerçevesi: 45 kalınlığında kalıp çerçevesi
3. Max bobin genişliğini desteklemek: 380mm

4Makine çerçevesinin malzemesi: HT200 kalınlaştırma

5Düzeltme rulo: 80mm, malzeme 40Cr söndürme.

6Şanzıman: vites kutusu.

8Ana makine gücü: 15kw ZQ500 redüksiyon kutusu ve hız oranı 31.5

9Makine tabanlı çerçeve karbon çelik ile kaynaklanmış.

10Çubuk çapı: 80 mm, 56 ila 58 derece arasında 40Cr söndürme ile yapılmıştır.

11Roller malzemesi: GCr15, tümüyle soğutma ve HRC56-62o'ya kadar sertlik yapmak

12Motor patlama geçirmez sınıfı: ExdIICT4

13Motor koruma derecesi: IP54

Tahta iskelet platformu uygulaması:
