Alüminyum alaşım PIR yalıtımlı büyük duvar paneli yuvarlak şekillendirme makinesi

Alüminyum alaşımlı PIR yalıtımlı büyük duvar paneliDökme şekillendirme makinesi

Alüminyuma)Lloyd PIRBenBüyük Duvar Panosu bir türEndüstriyel binalar, ahırlar ve depolar için dış duvarın kapanması için en hızlı ve en düşük fiyatlı çözümümüz için dış yanlış sandwich paneli,Ayrıca binaların duvarlarını kaplamaktadır., ofisler veya evler vb. En önemli özelliği, sabitlenmesi için kullanılan vida tamamen görünmez olduğundan, muhteşem estetiğidir.

Aşağıdaki özelliklere sahiptir:

Bu c.Dayanıklı bir alüminyum alaşım dış yüzey ve yüksek performanslı bir PU / PIR çekirdeği ile oluşturulan bu paneller olağanüstü bir ısı yalıtımı sağlar.,Hem üstün estetik çekiciliği hem de yapısal bütünlüğü talep eden projeler için görsel olarak çarpıcı ve sağlam bir çözüm sunar.

Alüminyum büyük duvar panelleri, dışarıdaki pavilyonlar, güneş çatıları ve duvarlar için idealdir odalar ve çatılar, etkili bir ısı yalıtımı, su geçirmezlik ve güneş koruması sağlar. Aşağıdaki çizim profilini alın:

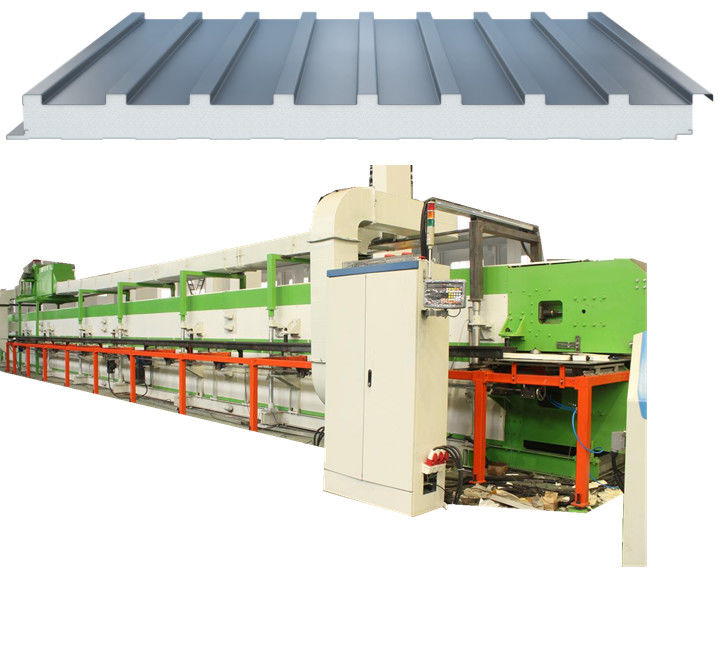

Alüminyum alaşımlı PIR yalıtımlı büyük duvar paneliDökme şekillendirme makinesi:

Üretim hattı aşağıdaki unsurlardan oluşur::

Ben....Ana Rol Yöneticisi

5 tonluk hidrolik açma makinesi 2 seri araba ile

1250 Büyük Duvar Plakası Formasyon Makinesi (Yukarı/Aşağı Plakası) 2 set

II. Isıtma cihazı

Sıcak hava ısıtma koruma sistemi 1 set

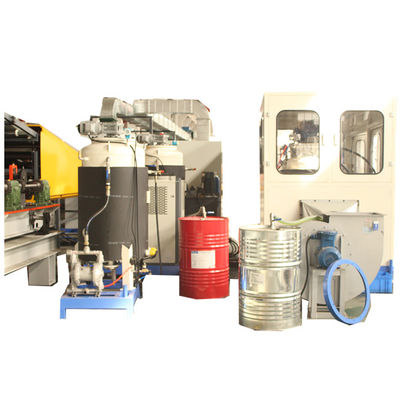

III. Yüksek basınçlı köpürme makinesi

İki bileşenli yüksek basınçlı köpürme makinesi 1 set

Çeviri süpürme cihazı 1 set

IV. Çift raylı laminatör

24M çelik zincir plaka laminasyon makinesi 1 set

Vurucu kaldırma cihazı 1set

Yan blok cihazı (bir kalınlık) 1 set

V. Bant testere kesme makinesi

Bant testere takip kesme makinesi 1 set

1 seri hızlı bant taşıyıcı

Elektronik kontrol sistemi 1 set

Ana teknik parametreler Alüminyum alaşımlı PIR yalıtımlı büyük duvar paneliDökme şekillendirme makinesi

Üretim kartı özellikleri: Genişliği 1250

Kalınlığı 30 mm

Gelenekselİzeuzunluk

Panel malzemesi: Renkli çelik levha

Çekirdek malzemesi: sert poliüretan

yoğunluk: 40~60kg/m3

Üretim hattı hızı: 6~8m/min (0~50Hz değişken frekans hızı düzenlemesi)

Çift raylı laminasyon taşıyıcı uzunluğu: 24m (effektif uzunluk 24m)

Sıcak hava dolaşımının maksimum sıcaklığı: 60 °C

Üretim hattının boyutları (uzunluk x genişlik x yükseklik): yaklaşık 90m (L) x 6m (W) x 6m (H)

Toplam güç: yaklaşık 160kw

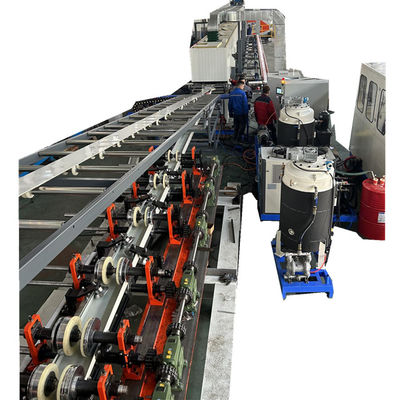

◆Panel şekillendirme makinesi:

Kalıplama birimi, ön plaka ve arka plaka olmak üzere iki kalıplama makinesinden oluşur.

Alüminyum bobin özellikleri: genişliği 1250mm, kalınlığı 0.3-0.5mm

Kalıplama süreci: 30 süreç

Rulo şaftı çapı: ø 80

En yüksek şekillendirme hızı: 10m/min

Güç: 7.5kw AC

Değişken frekanslı adımsız hız düzenlemesi

Pr ısıtma cihazı

Süreç gereksinimlerini karşılamak için, tahta sıvı püskürtmeden önce önceden ısıtılmalıdır.°C, sıvı hammadde oranı ve köpürme hızı gibi işlem parametrelerine bağlıdır.Önyükleme bir ısıtma borusu aracılığıyla çelik plakanın yüzeyini ısıtarak ayarlanabilir,

Ön ısınma, ayrı ayrı gruplanabilen ve kontrol edilebilen belirli sayıda elektrikli ısıtma borusunu ayarlar.

Sıcaklık: 50 derece ( ayarlanabilir)

Sıcaklık kontrolü: Dijital ekran öz kontrolü

Çelik levha sıcaklığı: Genellikle levha yüzeyinin ön ısıtma sıcaklığı 25-35'tir°C, (nüfuzlu uç gereksinimleri ile belirlenir)

Isıtma gücü: 32kw

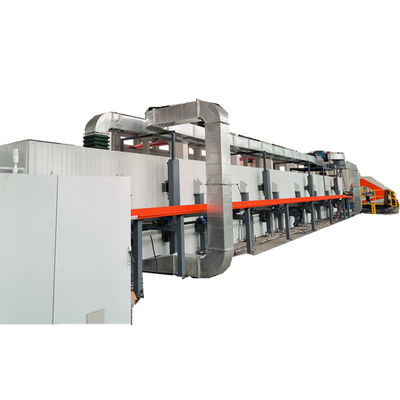

Çift raylı laminasyon taşıyıcı

Bir üst ve bir alt sürünen taşıyıcı.

Yol uzunluğu: 24m

Yol uzunluğu: 24m

Düzenlenebilir köpürme genişliği: 900mm

Çizgi zinciri plaka uzunluğu: 1200mm

Çizgi zinciri levhasının genişliği: 220 mm

Çizgi zinciri plaka malzemesi: 16MN

Çizgi zinciri plaka kalınlığı: toplam kalınlığı 60 mm

Üst ray açılış yüksekliği: 200 mm

Alt rayın çalışma yüzeyi yüksekliği: 1200mm

Rehber ray malzemesi: GCr15, yüzey sertliği HRC58-62 °

Düzenlenebilir hız: 3-10m/min

Taşıma basıncı: 0.6bar/cm2

Taşıyıcı gücü: 5.5kw × 2, değişken frekanslı adımsız hız düzenlemesi

Spiral kaldırma: 24 adet

vida çapı Φ 70 mm

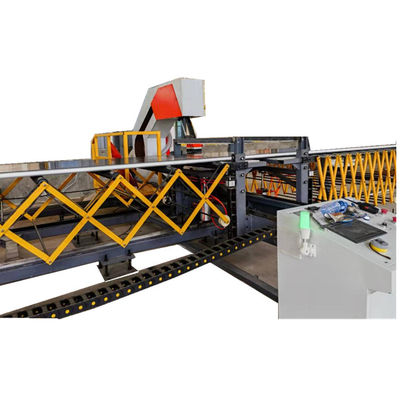

Otomatik takipVe kılcılık.makine

Bu makine bir taban, uzunlamalı hareket mekanizması, bir kesme makinesinden ve bir süpürgeden oluşur. Uzunlamalı hareketli çerçeve makine tabanının doğrusal rehber rayına monte edilir,ve bir motor aracılığıyla laminatör makinesinin boylamsal hareketi ile senkronize edilir, redüktör ve vida sürücüsü, ve hızlı bir şekilde metal plaka kesimi tamamlandıktan sonra orijinal konumuna geri döner.

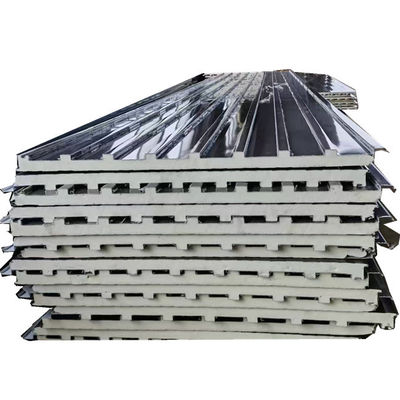

Şimdi bitmiş ürünü ve üst üste yatan etkiyi kontrol edelim:

Daha fazla bilgi almak isterseniz, lütfen herhangi bir zamanda bizimle iletişime geçin.
