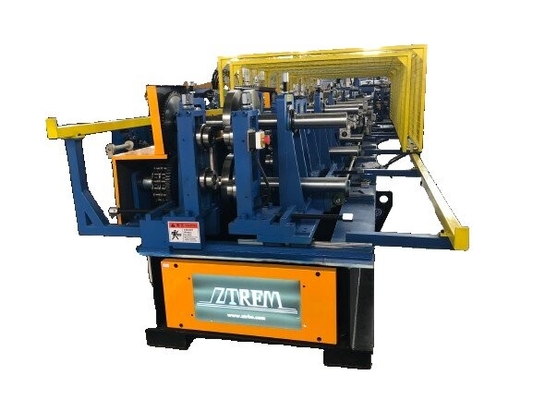

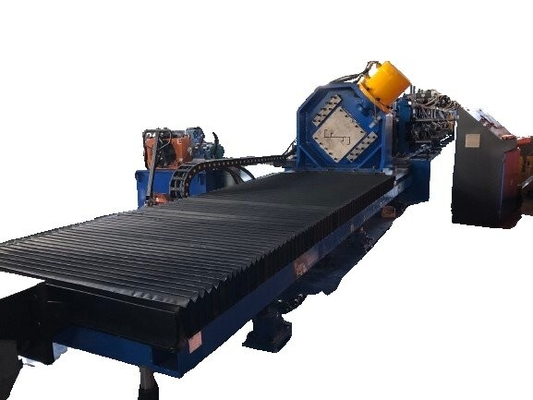

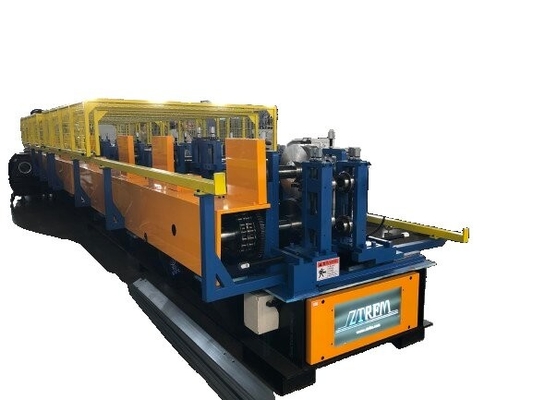

152.4-355.6mm 16 Ton Hidrolik Açık Co Cz Purlin Roll Forming Makinesi

Büyük resim : 152.4-355.6mm 16 Ton Hidrolik Açık Co Cz Purlin Roll Forming Makinesi

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	ZTRFM
Sertifika:	CE,SGS
Model numarası:	Purlin

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 set
Fiyat:	under discuss
Ambalaj bilgileri:	Bobin önleyici kaplama ve plastik kapaklı çıplak
Teslim süresi:	45 iş günü
Ödeme koşulları:	L/C, T/T
Yetenek temini:	Ayda 30 Takım

İletişim

152.4-355.6mm 16 Ton Hidrolik Açık Co Cz Purlin Roll Forming Makinesi

Açıklama

Silindir istasyonu:	Rulo şekillendirme için 18 istasyonlu silindirler	Güç kaynağı:	380v
Kalınlığı:	1,5-3,0 mm	Boyut Değişikliği:	Otomatik
Spesifikasyon:	101.351.75m	PLC:	Delta
Renk:	Müşterinin İsteği	Hat hızı:	Frekans İnvertörü ile Ayarlanır
Rol istasyonları şekillendirme:	20 İstasyon	delme:	seçenek
Üretim Kapasitesi:	5-18 m/dak	zincirler:	2
Şekillendirme İstasyonu:	18adım+7adım	Taşıma Paketi:	1*20 GP Konteyner
hidrolik motor:	5.5 kw
Vurgulamak:	152.4-355.6mm Cz Purlin Roll Forming Makinesi , Hidrolik çürük rulo şekillendirme makinesi , Co Cz Purlin rulo şekillendirme makinesi

152.4-355.6mm CZPurlin Roll Forming Makinesi

CZ purlin, benzer çapraz kesim biçimlerine sahip iki çelik türünden oluşan yeni bir inşaat çelik türüdür ve genellikle C purlin veya Z purlin olarak adlandırılır.Genellikle şekil özelliklerine ve endüstriyel kullanımına göre adlandırılır.

Bölüm şekli: C şekilli sarmalın bölümü C şeklindedir, iki paralel flange ve flange'yi birbirine bağlayan bir ağdan oluşur; Z-spurlin çelik bölümünün Z şeklinde,ve ayrıca iki flens ve bir ağ var, ama flens ile ağ arasındaki bağlantı farklıdır, Z şeklindeki bir düzenlemede.

152.4-355.6mm CZPurlin Roll Forming Makinesi

152.4-355.6mm 16 Ton Hidrolik Açık Co Cz Purlin Roll Forming Makinesi 0

Bitmiş sürüm gereksinimleri

152.4-355.6mm 16 Ton Hidrolik Açık Co Cz Purlin Roll Forming Makinesi 1

● Malzeme: karbon çelik, galvanizli

● Malzeme kalınlığı: 1.5-3.5 mm

● Kalınlık ayarlama: Servo motor kontrol rulo yukarı ve aşağı otomatik ayarlama, yan rulo manuel ayarlama.

● Boyut ayarlama: genişlik ve yükseklik otomatik ayarlama, bıçağın yerine kesme bıçağı.

● C ve Z ayarlama: kısmi ruloyu manuel olarak döndür 180

152.4-355.6mm 16 Ton Hidrolik Açık Co Cz Purlin Roll Forming Makinesi 2

Ekipmanın ana bileşenleri

Ekipmanın ana bileşenleri
Hayır, hayır.	İsimlendirilmiş	Birim	miktarı
1.	16 tonluk hidrolik açık makine, kürekli, kürek başlı ve düzleştirme	bir dizi	1
2.	tampon çukurunun tespiti	bir dizi	1
3.	Ev sahibi oluşumu	bir dizi	1
4.	Hidrolik kesim sistemi	bir dizi	1
5.	PLC kontrol sistemi	bir dizi	1
6.	14 m otomatik paletleme kemeri paketleme	bir dizi	1
7.	Aksesuar	bir dizi	1

152.4-355.6mm 16 Ton Hidrolik Açık Co Cz Purlin Roll Forming Makinesi 3

Hammaddelerin ve ürünlerin temel parametreleri

Yarım bitmiş malzeme	Sıcakta yuvarlanmış bant, soğukta yuvarlanmış bant, galvanizli bant Çekim gücü 520MPa; verim gücü 320MPa
Malzeme	Q195, Q235, Q355,
Çelik genişliği	Profile göre en fazla 600 mm
Dosya boyutu	Ek tablo 1'e bakın.2
Kalın çelik duvar	1.5-3.5mm
Çelik sarmalın iç çapı	Φ508mm/Φ610mm
Çelik sarmalın dış çapı	Φ1200mm Φ2100mm
Maksimum hacim ağırlığı	16 ¢
boru aralığı	6 ~ 14m
Hız	Max.40m/min
Uzunluk boyut toleransı	±1,5 mm
R boynuz	R2-2,5 mm

Tablo 1.C, bölüm çelik boyutları tablosu

C profil boyutu ((inç)	C profil boyutu (mm)	Kalınlığı (Inç)	Kalınlığı (mm)	C profil uzunluğu ((m)	Hız (m/dakikada)
6x2.0x0.75	152.4 x 50.8 x 19.05	0.0598	1.51	6m	40
6x2.0x0.75	152.4 x 50.8 x 19.05	0.0747	1.9	6m	40
6x2.0x0.75	152.4 x 50.8 x 19.05	0.1046	2.66	6m	35
6x2.0x0.75	152.4 x 50.8 x 19.05	0.1345	3.5	6m	30
7 çarpı 2.75 çarpı 0.75	177.8 x 69.85 x 19.05	0.0598	1.51	7m	35
7 çarpı 2.75 çarpı 0.75	177.8 x 69.85 x 19.05	0.0747	1.9	7m	35
7 çarpı 2.75 çarpı 0.75	177.8 x 69.85 x 19.05	0.1345	3.5	7m	20
8 x 2.75 x 0.75	203.2 x 69.85 x 19.05	0.0598	1.51	8m	30
8 x 2.75 x 0.75	203.2 x 69.85 x 19.05	0.0747	1.9	6m	30
8 x 2.75 x 0.75	203.2 x 69.85 x 19.05	0.0747	1.9	8m	30
8 x 2.75 x 0.75	203.2 x 69.85 x 19.05	0.1046	2.66	8m	25
8 x 2.75 x 0.75	203.2 x 69.85 x 19.05	0.1345	3.5	8m	20
9 çarpı 2.75 çarpı 0.75	228.6 x 69.85 x 19.05	0.0598	1.51	9m	25
9 çarpı 2.75 çarpı 0.75	228.6 x 69.85 x 19.05	0.1345	3.5	9m	20
10 çarpı 2.75 çarpı 0.75	254 x 69.85 x 19.05	0.0598	1.51	10m	30
10 çarpı 2.75 çarpı 0.75	254 x 69.85 x 19.05	0.0747	1.9	10m	30
10 çarpı 2.75 çarpı 0.75	254 x 69.85 x 19.05	0.1046	2.66	10m	25
12x3.5x1.0	304.8x88.9x25.4	0.0747	1.9	12m	30
12x3.5x1.0	304.8x88.9x25.4	0.1046	2.66	12m	25
12x3.5x1.0	304.8x88.9x25.4	0.1345	3.5	12m	20
14 çarpı 3,5 çarpı 1.0	355.6x88.9x25.4	0.0747	1.9	14m	30
14 çarpı 3,5 çarpı 1.0	355.6x88.9x25.4	0.1046	2.66	14m	25
14 çarpı 3,5 çarpı 1.0	355.6x88.9x25.4	0.1345	3.5	14m	20

Tablo 2.Z, bölüm çelik boyutları tablosu

Z profil boyutu ((inç)	Z profil boyutu (mm)	Kalınlığı (Inç)	Kalınlığı (mm)	Z profil uzunluğu ((m)	Hız (m/dakikada)
6x2.0x0.75	152.4 x 50.8 x 19.05	0.0598	1.51	6m	40
6x2.0x0.75	152.4 x 50.8 x 19.05	0.0747	1.9	6m	40
6x2.0x0.75	152.4 x 50.8 x 19.05	0.1046	2.66	6m	35
6x2.0x0.75	152.4 x 50.8 x 19.05	0.1345	3.5	6m	30
7 çarpı 2.75 çarpı 0.75	177.8 x 69.85 x 19.05	0.0598	1.51	7m	35
7 çarpı 2.75 çarpı 0.75	177.8 x 69.85 x 19.05	0.0747	1.9	7m	35
7 çarpı 2.75 çarpı 0.75	177.8 x 69.85 x 19.05	0.1046	2.66	7m	30
7 çarpı 2.75 çarpı 0.75	177.8 x 69.85 x 19.05	0.1345	3.5	7m	25
8 x 2.75 x 0.75	203.2 x 69.85 x 19.05	0.0598	1.51	8m	30
8 x 2.75 x 0.75	203.2 x 69.85 x 19.05	0.0747	1.9	8m	30
8 x 2.75 x 0.75	203.2 x 69.85 x 19.05	0.1046	2.66	8m	25
8 x 2.75 x 0.75	203.2 x 69.85 x 19.05	0.1345	3.5	8m	20
9 çarpı 2.75 çarpı 0.75	228.6 x 69.85 x 19.05	0.0598	1.51	9m	25
9 çarpı 2.75 çarpı 0.75	228.6 x 69.85 x 19.05	0.0747	1.9	9m	25
9 çarpı 2.75 çarpı 0.75	228.6 x 69.85 x 19.05	0.1046	2.66	9m	20
9 çarpı 2.75 çarpı 0.75	228.6 x 69.85 x 19.05	0.1345	3.5	9m	20
10 çarpı 2.75 çarpı 0.75	254 x 69.85 x 19.05	0.0598	1.51	10m	30
10 çarpı 2.75 çarpı 0.75	254 x 69.85 x 19.05	0.0747	1.9	10m	30
10 çarpı 2.75 çarpı 0.75	254 x 69.85 x 19.05	0.1046	2.66	10m	25
10 çarpı 2.75 çarpı 0.75	254 x 69.85 x 19.05	0.1345	3.5	10m	20
12x3.5x1.0	304.8x88.9x25.4	0.0747	1.9	12m	30
12x3.5x1.0	304.8x88.9x25.4	0.1046	2.66	12m	30
12x3.5x1.0	304.8x88.9x25.4	0.1345	3.5	12m	25
14 çarpı 3,5 çarpı 1.0	355.6x88.9x25.4	0.0747	1.9	14m	30
14 çarpı 3,5 çarpı 1.0	355.6x88.9x25.4	0.1046	2.66	14m	25
14 çarpı 3,5 çarpı 1.0	355.6x88.9x25.4	0.1345	3.5	14m	25

1. 16 tonluk hidrolik açık makine arabayla
1.	Yükleme	16 t
2.	Bobinin iç çapını yükleyin	508mm veya 610mm
3.	Açık kodlayıcı asansörü sıkıştırılır	Hidrolik sıkıştırma, dar menzil 480-530mm,610mm
4.	Maksimum hacim genişliği	MAX 600mm
5.	Basınç kolu	Pnömatik basınç kolu, yuvarlama malzemesinin gevşemesini sağlamak için
6.	Dayanmak	Destekle
7.	Kürek başı ve kalibrasyon	Kürek başı ve düzleştirme ile donatılmış
2. tampon çukurunun tespiti
1.	tampon çukurunun tespiti	İşlev: Malzemelerin miktarını tüm cihazın çalışma hızına uyması için kontrol edin.
3Ev sahibi oluşturuyor.
1.	Malzeme teslimatı ve kalibrasyonu	Besin malzemesi: besin silindir ve rehber silindir
1.	Malzeme teslimatı ve kalibrasyonu	Düz rulo: üç yukarı ve dört, toplamda 7 düz rulo.
2.	Şekillendirme	Ekipman temeli: çelik levha kaynak
		Ekipman ana motor yapısı: dökme demir anıt kemeri, model 140
		rulman kapağı ve fındığı: kromlanmış
		Yapılmış satırlar: 16 satır
		Rol malzemesi: Cr 12, HRC 58-60'a kadar ısı işleminden sonra CNC işleme, ince dönüş
		Eksen malzemesi:40Cr
		Aks çapı: 70/95mm
		Değişim modu: vites kutusu
		Hız: yaklaşık 20-40 m/dakikada
		*Ana motor: 45 kw 2 set, Siemens AC frekans dönüştürücü motoru**
		Redüktör: K serisi
		*Boyut ayarlama motor gücü: 2 1.5kw + 2.2kw, Siemens servo motor V90**
		Farklı kalınlıklarda tekerlek boşluğu ayarlama: 8*0.75kw (gerçek tasarıma göre)
		Düz: bitmiş ürünün kalitesini sağlamak
		Hidrolik kesim: izleme kesimi, 45 derece tork, atık yok, bir model, iki bıçak
		Materyali kesmek: Cr12 mov
		Soğutma sistemi: su soğutma yağlama sistemi, su tankı ve pompa ile, su tankına su atıklarının girmesini önlemek ve pompa yakmak için su tankına filtre ekranı ekleyin
		Voltaj: 460V,60hz,3ph, ((Müşteri gereksinimlerine göre)

152.4-355.6mm 16 Ton Hidrolik Açık Co Cz Purlin Roll Forming Makinesi 5

152.4-355.6mm 16 Ton Hidrolik Açık Co Cz Purlin Roll Forming Makinesi 6

4Hidrolik basınç sistemi
1.	Çalışma modeli	Hidrolik kesim
2.	Güç	11 kw, Hava soğukluğu
3.	Elektromanyetik valf	Ward

152.4-355.6mm 16 Ton Hidrolik Açık Co Cz Purlin Roll Forming Makinesi 7

5PLC kontrol sistemi.
1.	PLC markası	Siemens markası
2.	Dokunmatik ekran markası	Siemens markası
3.	Frekans transformatörü	Siemens markası
4.	Sayıcı	OMRON
5.	düşük voltajlı cihazlar	Siemens veya Schneider tarafından
6.	Çalışma dili	Çince ve İngilizce (diğer dillerin özelleştirilmesi için destek)
7.	Kontrol dolabı	Bir güç dolabı, bir işletim konsolu
8.	Görev	Sipariş miktarını ayarlayabilir, uzunluğunu ve uzunluğunu ve diğer ekipmanları değiştirebilirsiniz. İşlem kolay, havacılık fişi ile müşterilerin kurması için uygundur. Artı geçit uzaktan.

152.4-355.6mm 16 Ton Hidrolik Açık Co Cz Purlin Roll Forming Makinesi 8

Altı, otomatik yığma.
1.	Malzemenin uzunluğu	En uzunu 14 metre.
2.	miktarı	1 set
3.	Yönlendirme	Şekil'de gösterildiği gibi uzunluk yönü
4.	Görev	1Otomatik besleme ve paletleme 2. Küçük bir parti tamamlandıktan sonra, onu bir kez naylon bantla birleştirin ve daha sonra başka bir istasyona geçin.İki kez paketlemelisin.! (Sadece C Tipi için)

152.4-355.6mm 16 Ton Hidrolik Açık Co Cz Purlin Roll Forming Makinesi 9

Yedi, aksesuarlar.
- Hayır, hayır.	Adı	miktarı
1	Konum değiştiricisi	2 set
2	Hidrolik borular	1 set
3	Elektrikli röle	2 set
4	Araç kılıfı	1 set

152.4-355.6mm 16 Ton Hidrolik Açık Co Cz Purlin Roll Forming Makinesi 10
