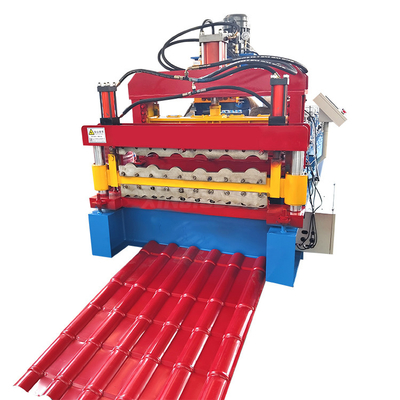

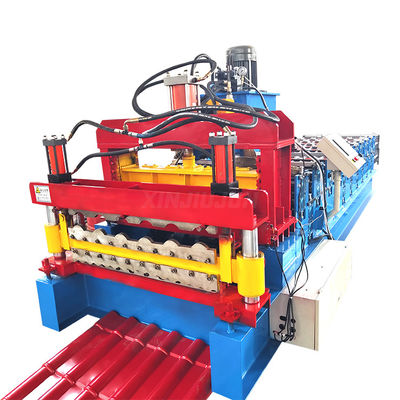

Yeni Yüksek Kaliteli Çift Katmanlı Galvanizli Plakalı Çatı Yapım Makinesi
Çift katmanlı rulo şekillendirme makinesinin, dalgalanmış levha ve IBR levhası veya camlı karo levhası ile birlikte kullanılan farklı türleri vardır.Çatı kiremitleri sayfası yaygın olarak birçok endüstriyel fabrika türünde kullanılır, Sivil binalar ve Çatı tahtaları için takılmış parça ürünü Güzel görünümün, dayanıklı kullanımın ve benzeri avantajlarına sahiptir.
Otomatik Çift katmanlı rulo şekillendirme makinemiz decoiler, besleme ve düzeleme cihazı, ön kesme, rulo şekillendirme sistemi, hidrolik post kesme, çalıştırma masası,Hidrolik istasyon ve PLC (kontrol sistemi).
Uzun üretim hattı, nihai ürünlerde iyi profil şekli; Zaman tasarrufu ve emek tasarrufu, üretim verimliliğinin büyük ölçüde iyileştirilmesi ve mevcut üretim için uygundur.Bu makine çalıştırmak için kolaydır ve iyi hassasiyetle istikrarlı çalışır.
İşte.birReferansınız için profil:
Çalışma akışı
Yeni Yüksek Kaliteli Çift Katmanlı Galvanizli Plakalı Çatı Yapım Makinesi
Spesifikasyon
| Ürün |
Spesifikasyon |
| Çiğ madde |
PPGI,PPGL,Alüminyum levha veya müşteri gereksinimleri olarak |
| Malzeme Kalınlığı |
0.15-0.8mm veya müşteri gereksinimleri olarak |
| Decoiler |
Ayrıca bunun yerine hidrolik decoiler var. |
| Rol istasyonu |
12-18 satır ((Müşterinin çizimine bağlı) |
| Çapa çapı |
70mm, 75mm, 80mm katı çubuk |
| Rollerin malzemesi |
45# çelik, kromlu işlemle, yüzeyi daha pürüzsüz, sertliği iyileştirir ve aşınmayı önler, korozyona karşı.
Uzun kullanım süresi |
| Makine çerçevesi |
350# H çelik |
| İletişim |
Çift Zincir |
| Boyut ((L*W*H) |
6x1.5x1.4m |
| Ağırlık |
Yaklaşık 7,5 ton. |
| Kesme malzemesi |
Cr12, söndürülmüş bir işlemle |
| Ana Güç |
5.5KW |
| Voltaj |
380V 50Hz 3Faz veya müşteri gereksinimleri |
| Şekillendirme Hızı |
15-50m/dakikada |
Ana bileşenler:
1. Dökme arabası olan hidrolik decoiler
Özellikler: Mandrel ve bodrum, decoiler'in iki bileşenidir, mandrel, mandrel'e bobini sabitledikten sonra mekanik cihazla manuel olarak küçülüyor, genişliyor,Sonra kabuklu bobini bodruma koyun..
Güç: Hiç;
Bölümlerin açılması ve kapanması gücü: Mekanik;
Bölümün dönüş gücü: şekillendirme sistemi ile çek;
Bölüm sayısı: 4 adet;
Bölüm genişleme aralığı: 460 ~ 520mm;
Mandrel'in merkezinin yüksekliği: 0.65m.
Besleme hızı: rulo şekillendirme makinesinin hızına bağlıdır.
2. Yaprak yönlendirme cihazı
Özellikler: Yumuşak ve hassas malzeme beslemesini sağlar.
Bileşenler: çelik levha platformu, iki fırlatma silindir, pozisyon duraklama bloğu.
Bobin doğru konuma yönlendirilir ve rulo şekillendirme ekipmanına geçer
3- Rulo şekillendirme M/C:
Makinenin ana çerçevesi ayrı olarak kaynaklanır ve dış duvar yüzeyde patlatıldıktan sonra vida ile birleştirilir.
Roller malzemesi yüksek kaliteli 45 numaralı dövme çelik, dijital kontrolü olan bir geçit.
Son ürünün hassasiyetini sağlamak için makine ile iki kez yuvarlama yapılır.
Roller, tam makine aracıyla işlendikten sonra yüzeyinde 0,05 mm kalınlığında sert krom ile kaplanmıştır.
4. Hidrolik Post Kesme
Fonksiyon: kesim eylemi PLC tarafından kontrol edilir. Ana makine otomatik olarak durur ve kesim gerçekleşir. Kesimden sonra ana makine otomatik olarak başlar.
Güç kaynağı: hidrolik istasyon;
Çerçeve: kaynak çelik çerçeve;
Döngü anahtarı: temassız fotoelektrik anahtar;
Kalıplama sonrası kesim: kalıplama sonrası levhayı gerekli uzunluğa kesmek;
Uzunluk ölçümü: otomatik uzunluk ölçümü
5Hidrolik istasyon:
Döviz tekerleği yağ pompası ile kontrol edilir. Hidrolik yağ tankına hidrolik yağ doldurulduktan sonra pompa kesme işini başlatmak için kesme makinesini çalıştırır.
Maç ekipmanları: Sistem bir set hidrolik tank, bir set hidrolik yağ pompası, iki hidrolik boru ve iki set elektromanyetizma valfini içerir.
Dayanıklılığını ve ömrünü sağlamak için en iyi marka hidrolik sistem bileşenlerini benimsemiş, sızıntıyı önlemiştir.
Başlangıç güçünü kapalı bir yağ deposu aracılığıyla besler, kesilmeden kapatılır, böylece güç tasarrufu sağlanır.
