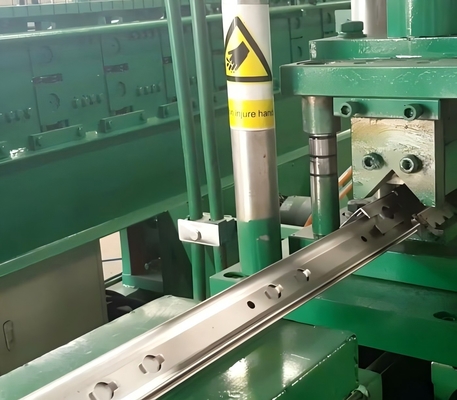

Servo besleyici ve hidrolik yumruklu yüksek hızlı raf rulo şekillendirme makinesi

Rack raf rulo şekillendirme makinesi

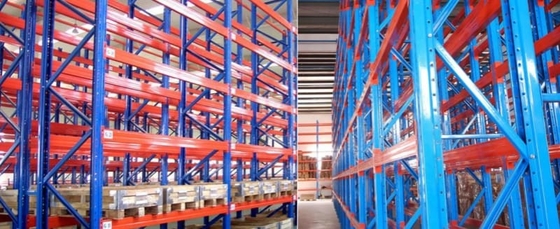

Galvanizli çelik raf raf rulo şekillendirme makinesi tasarımı depolama rafı, depo rafları, dikey post ve süpermarket depolama rafı dikey raf çerçeve profili makineleri üretimi için

Özel Rack Çerçeve

Özel raf çerçeve çizimi

Bölüm rafı çubuğu çizimi

Raf üretim hattı işlemi

2'de 2 servo besleyici →Kılavuz cihazı → Hidrolik yumruk → rulo şekillendirme makinesi → kesme cihazı (bıçak dahil) → bitmiş ürün rafı

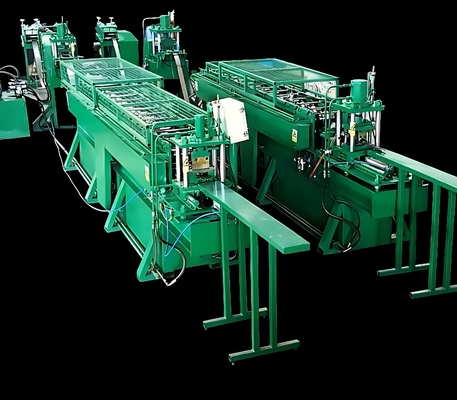

Rack raf rulo şekillendirme makinesi

Makine Listesi

2 in 1 Uncoiler düzleyici

1, Tip El Büyütme

2, Parametreler

1) Pasif boşaltma

2) Bobin ağırlığı:<2T

3) Bobin içi D.:φ450mm-φ530mm

4) En fazla. Genişliği.200mm

5) Kalınlık.0.4-1.6mm

6) Düzleyici rulo: 7 adet

7) Güç.1.5kw

Servo besleyici
3.1 En fazla besleme genişliği: 200 mm
3.2 Besleme kalınlığı: 0.4-1.6 mm

3.3 motor, 0.85KW ((Yaskawa)

Hidrolik delik delme sistemi

3.1 Fonksiyon:Hidrolik yumruk kırma
3.2 Yapı: uzunluğu ayarlayın, otomatik uzunluk ölçümü, otomatik konumlandırma ayarlanmış mesafeye ulaşır durma eylemi, hidrolik silindirle çalıştırılan yumruklama ölçeği, damgalama otomatik kapatma.
3.3 Hidrolik sistem çalışma basıncı:16MPa
3.4 Hidrolik istasyon:15KW ((Hidrolik delik/kısma aynı istasyonu kullanır)

Kılavuz cihazı

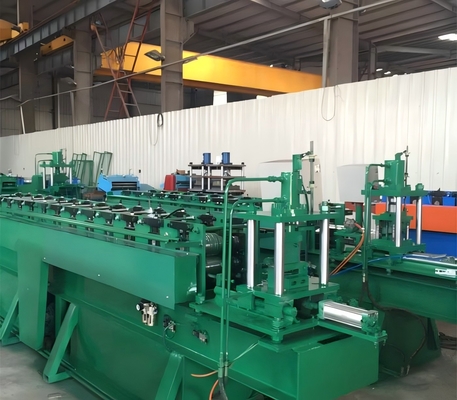

Ana şekillendirme makineleri (panel genişliği 36mm için)

5.1 Roller şekillendirme: 14 istasyon ve Rub-roll ekle, yüzey profilinin sıyrılmadığından emin olmak için.

5.2 Yan panel: T.18mm, A3 çelik Ağır görevli.

5.3 Yuvarlanma hızı: 2-8 m/min.

5.4 Rulo malzemesi:#45,toplam söndürme, sertlik HRC56-62 °C.
5.5 Motor gücü: 4KW.

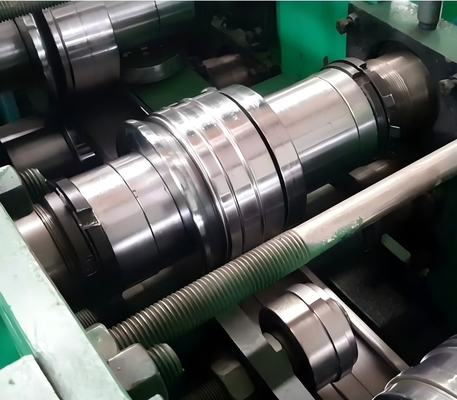

5.6 Ana Roller: ¢65mm,45 #.
5.7 Ekipman tabanı: 45 # H tipi kaynaklı çelik plaka kullanan.
5.8 Şanzıman: Zincirli tahrik.
5.9 Güvenlik: donanım ve operatör güvenliğini sağlamak için acil durumlarda kolayca işlenebilen acil durma düğmeleri ile tüm panelde.Zincirdeki diğer aletler ve personel kolayca yaralanmalara yol açabilir koruyucu kapakla kaplı iletim bölümü, işçilerin güvenliğini sağlamak için.

Düz toplama rafı
Elektrikli kontrol sistemi
Tüm hat PLC kontrolü, LCD dokunmatik ekran, insan-makine arayüzü.Programı otomatik olarak çalıştırmak için ayarlayan operatör (programlanabilir kontrol) ve kontrol sürecinin izlenmesi, üretim hattı operatörü kontrol ve kontrol parametrelerini değiştirmek, ve donanım durumunun gerçek zamanlı izleme ve parametreleri ve hata göstergesi.Düzenlenebilir uzunluk da ayarlanabilirEkipmanın çalışma durumunun ve hata göstergesinin gerçek zamanlı izlenmesi.
El ve otomatik anahtarlama fonksiyonu ile: El modunda, tek başına çalıştırılabilir, kolay bakım; Otomatik modda,Tam üretim sürüşünü gerçekleştirmek, çalıştırmak için; acil durma düğmeleri ile, acil durumları yönetmek için, ekipman ve personel güvenliğini sağlamak için kolay.

Marka makinenin ana bileşenleri:
PLC kontrol sistemi: Siemens
Dönüştürücü: Tayvan Şilin
Kodlayıcı: Omron
Dokunmatik ekran: Siemens
Bazı bileşenler Schneider marka cihazları.

Raft ürünleriBenEkipman avantajı

1, Hafif depolama rafları, orta depolama rafları, ağır depolama rafları üretmek için raf üretim hattı.

2, PLC kontrol sistemi, otomatik ve kullanımı kolay.

3, İyi kaliteli silindir, sertliği HRC60-65 °C'ye ulaşır.

4"Cr12 kesme bıçağı ile takip kesme sistemi".
