Dağıtım Merkezleri İçin Açıktır Racking Pallet Roll Forming Machine

Sıfırlı raf raflı palet rulo şekillendirme makinesi

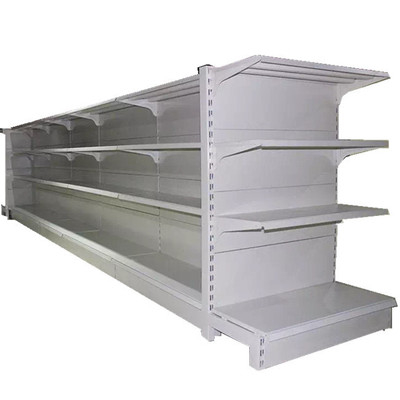

Slotted Shelf Racking Pallet Üretim hattı, depo yönetimi, dağıtım merkezleri,Üretim tesisleri, ve lojistik operasyonları.
Depolama alanının kullanımını optimize etmek ve malzeme işleme süreçlerini kolaylaştırmak için güvenilir ve çok yönlü palet talebini karşılıyor.
Ürün Ayrıntıları



Üretim süreci

5T manuel decoiler → 1000mm düzeleme makinesi → 1000mm servo CNC besleme makinesi (Huichuan servo 1.3kw) + 2 çentik + 2 sol ve sağ dairesel delikli hidrolik ön delme makineleri (2 kalıp tabanı,4 set kalıp) → 36 set genişliği ayarlanabilir yuvarlak şekillendirme (ana tahrik 15KW değişken frekans hız düzenleme, CNC genişlik ayarlama, Huichuan servo 0.85KW) → hidrolik kesme ve flanslama (1 set kalıp, 7.5KW yağ pompası motoru) → boşaltma taşıyıcı kemeri (motoru 0.2kw).

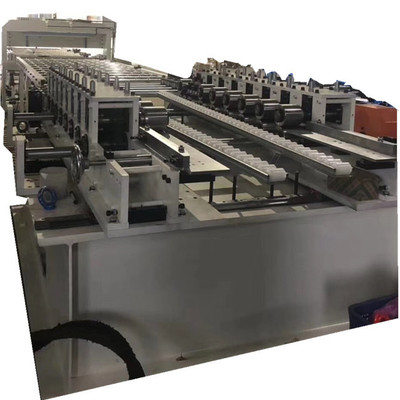

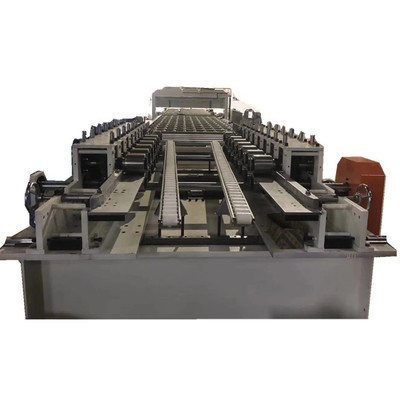

Sıfırlı raf raflı palet rulo şekillendirme makinesi

Özellikleri
1- Uyumlu, kolay ve hızlı operasyon.
2Son ürünlerin yüksek hassasiyeti, sıyrık veya çatlak yok.
3Raf ve raf endüstrisinde yaygın olarak kullanılır.

DL-M50-20-500Genişliği ayarlanabilir üretim hattı parametreleri:

Daha fazla ayrıntı

1Malzeme rafı:5 ton kapasiteli ve bobin iç çapı φ 450 ~ 550mm, bobin malzemesinin maksimum dış çapı φ 1300mm, pasif boşaltma.

2.Düzleştirme makinesine:besleme genişliği 500-1000 mm, 3 üst ve 4 alt rulo ve 2 dizi çipçik rulo ile 1000 mm düzeleme makinesi kullanılarak.

3.Servo besleyici:besleme genişliği 500mm, servo motor 1.3kw, besleme hızı 15-25mm/min, sert krom kaplama için sıkıştırma rulo yüksek frekanslı işleme

4.Ön yumruklama kalıbı tabanı:1 15T hidrolik kalıp tabanı, her iki taraftaki çentikleri önceden delme, 2 set kalıp (1 set her taraftan).
5Besleme rehberlik mekanizması:Malzemenin yuvarlama için ruloya girerken sapmamasını sağlar.

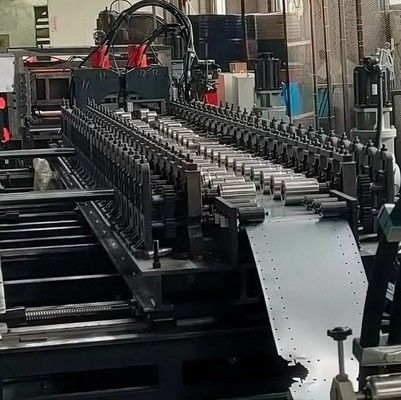

6.Dökme şekillendirme parçası:36 set rulo kullanılarak şekillendirilen rulo malzemesi Cr12MoV, vakum ısı ile işlenmiş ve sertliği HRC55-58.

Ana şaft çapı φ 50. Malzeme kaba işleme, söndürme ve ısıtma, ince dönüşüm ve ince öğütme ile yapılan 45 # çeliktir.
İki set konik rulo rulman 30209 iletim tarafında ve bir set silindirik rulo şaftı NJ209 işletim tarafında donatılmıştır.

7.Devamı:Ana motor 15KW (gear redüktörü) değişken frekanslı hız kontrolü.

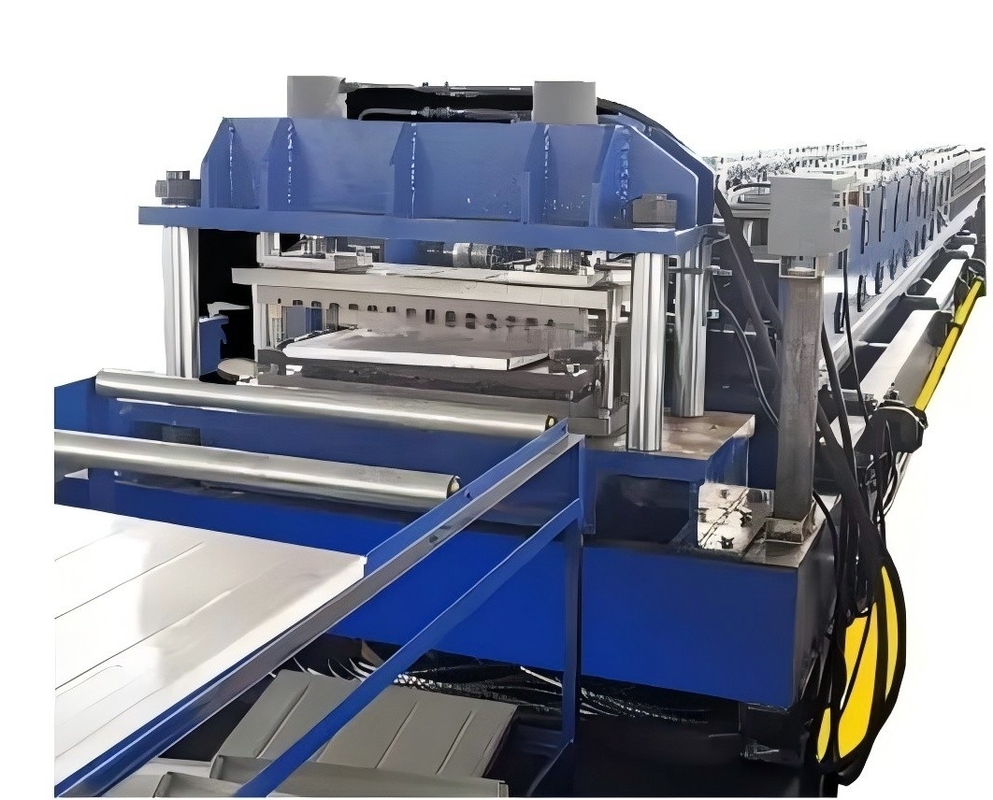

8.Hidrolik Kesme ve flanslama sistemi:Sistem, boşaltma koruma fonksiyonuna ve 25 tonluk bir hidrolik silindir yapısına sahiptir.

9.Masa taşı 2 metre
10.PLC kontrol sistemi:Huichuan servo CNC sistemi ve Japonya'dan Mitsubishi programlanabilir PLC'yi benimsemek; Shenzhen sinüs frekans dönüştürücü hız kontrolü merkezi otomatik kontrol;Xinjie dokunmatik ekranı kullanarak parametreleri ayarlayın.
Tüm üretim hattı, şekillendirme makinesi ile flans ve bükme arasındaki bağlantı ile merkezi otomatik kontrolü benimsiyor.
Alarm fonksiyonu: Malzeme kıtlığı kapatma, sayma, çıkış kapatmaya ulaşma, acil durma, kalıp sıkıştırma, sınır pozisyonu vb. gibi alarm fonksiyonları vardır
11.Pnömatik bileşenler:Ana pnevmatik bileşenler Tayvan ünlü markası AIRTAC benimsemektedir
