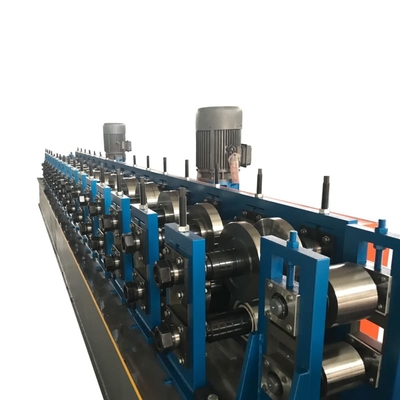

Depo rafı için ağır görev dikey rulo şekillendirme makinesi
Makinemiz hem hafif dikey hem de ağır dikey için farklı boyutlar ve kalınlıklar üretebilir, deliklerde ve uzunluklarda yüksek hassasiyet. Ayrıca özelleştirmeyi destekleriz.
Raf raflarının üç türü vardır: hafif raflar, orta raflar ve ağır raflar.
Hafif raf sütununun parametreleri: yüksekliği 2m, 38*38 (mm), her katman ağırlığı: 100kg-150kg;
Orta boyutlu laminat rafın sütun özelliği 80*40 (mm) ve her katman 200-250KG taşıyabilir.
Ağır görevli depo rafları: Bu rafların genellikle standart özellikleri yoktur ve sütun özellikleri müşteri ihtiyaçlarına göre tasarlanır.
Makinemiz hem hafif dikey hem de ağır dikey için farklı boyutlar ve kalınlıklar üretebilir.
Dönüştürülmüş rafın bileşimi ve resmi:
Doğruluğun profil çizimleri:

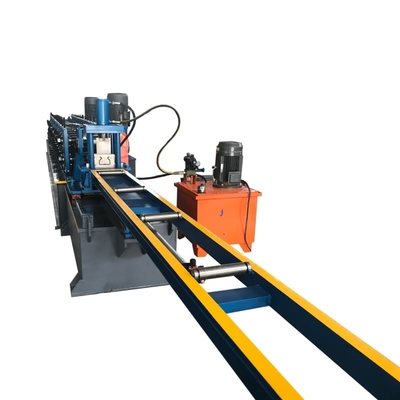

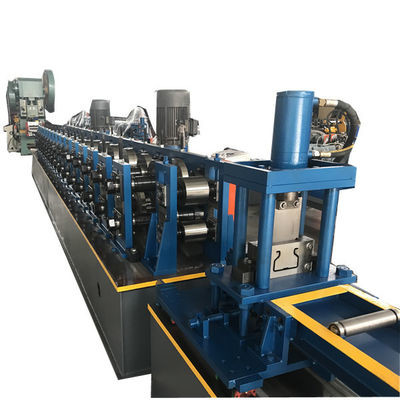

Tüm üretim hattının düzeni:
Depo rafı için ağır görev dikey rulo şekillendirme makinesi
Ana teknik özellikler:
1. Hidrolik dekolye: 5 ton kapasite ((özelleştirmeyi destekle)
2- Düzleştirme: 7 yuvarlak, yukarı 3 aşağı 4
3.Punch makinesi: Yangli markası, pnevmatik, 80 ton, servo besleyici ile
4. Rulo şekillendirme makinesi:
- 16 rulo istasyonu
- Rulo malzemesi:Cr12 söndürülmüş işlemle
- 70 mm çapında bir akım
- Çubuk malzemesi:45# çelik
- Ana motor gücü: 11kw*2 set
- Değişiklik: Zincirle ((Farklılık için vites ve vites kutusu)
- Kesme sistemi:Hidrolik kesme sistemi,atık malzeme yok
- Hidrolik güç:5.5kw
- Kesim uzunluğu toleransı: +/- 0,5 mm
5- Çıkış masası: 6 metre.
6Kontrol sistemi:PLC sistemi,DELTA markası veya Siemens markası

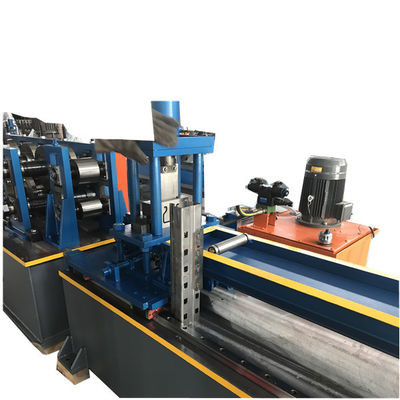

Bitmiş ürün:
İlgili makineler:
| Seçici Palet Racking yuvarlama biçimlendirme makinesi makine elemanları |
| 1 |
Hidrolik decoiler |
1 set |
| 2 |
Çakma sistemi |
1 set |
| 3 |
Kablo besleyicisi |
1 set |
| 4 |
Düzleştirme Makinesi |
1 set |
| 5 |
Rulo Yapımcılığı |
1 set |
| 6 |
Hidrolik Kesme |
1 set |
| 7 |
PLC Kontrol Sistemi |
1 set |
| 8 |
Hidrolik istasyon |
1 set |
| 9 |
Çıkış Tablosu- ((Aktörsüz) |
1 set |
|
Ana şekillendirme makinesi:
1) Form aşamaları: 18 aşama
2) Dış çapı: 70 mm
3) Makine çerçevesi (tip): anıt kemer çerçevesi, anıt kemer çerçevesinin kalınlığı: 30mm
4) Tekerlek bilgileri:
A. Ham madde: GCr12MoV
B. Söndürme derecesi: 56-58°C
5) Çubuk malzemesi: 45# çelik, ısı işlenmiş ve yüzeyi sert kromlanmış.
6) Ana motor gücü: 18.5kw, Redüktör oranı: 1:14,
Redüksiyon tipi: sertleştirilmiş redüksiyon
7) Soğutma cihazı ile
|
