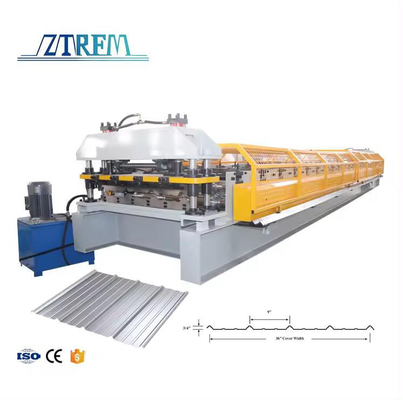

RPanelPRofileRçakmakMacine
Adından da anlaşılacağı gibi,R serisi panellerin roll formları esas olarak R panellerinin üretimi için kullanılır. Bu, ticari çelik çerçeve binalarında en yaygın kullanılan metal tavan ve çatı panellerinden biridir.Tüm üretim sürecinde sıkı kalite kontrolü yapmakChangzhou ZTRFM International Co., Ltd. yüksek kaliteli R panel rulo şekillendirme makineleri sunar.Yan panel makinesi hakkında daha fazla bilgi için istediğiniz zaman bizimle iletişime geçin..

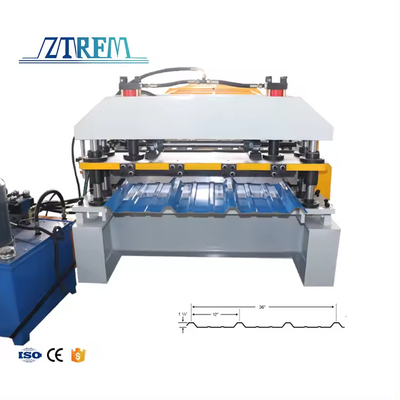

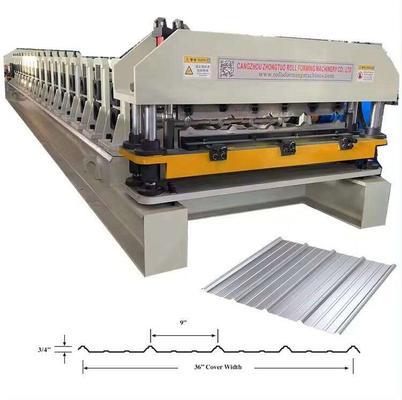

İşte bir çizim profili ve bitmiş ürün:
İşleme akışı
Rulo yapımı → Otomatik kesim →Ürün alım tablosu
RPanelPRofileRçakmakMacine
| Makine çerçevesi |
350mm H kiriş yapısı, 20mm kaynaklı çelik orta destek plakası ile. |
|
Rollerin malzemesi
|
Yüksek kaliteli 45# dövme çelik |
| Kromlandırılmış işleme (Krom kalınlığı:0.05 mm), tekerleklerin yüzeyini daha pürüzsüz hale getirir, sertliğini arttırır ve aşınmayı önler, korozyon karşıtı kullanım ömrünü artırır |
|
Formasyon istasyonları
|
Üst katman 18 rulo istasyonu |
| Yuvarlama türü: ayrı yuvarlama tasarım kavramı, levhalardan iç gerilimi serbest bırakabilir, daha sonra levha iyi formda ve yüksek hassasiyette olacaktır. |
| Çubukların çapı |
Φ80mm katı |
| Çubuk malzemesi |
Yüksek sınıf 45#, ısı işlemesi ile |
| Formlama hızı |
0-25m/min |
| Voltaj |
380V/50HZ/3P (istediğiniz gibi) |
| İletişim yolu |
1 inçlik zincirle |
| Ana motor |
7.5KW |
| Kesme bıçağı malzemesi |
Gcr12 söndürme işlemi |
| Kesim tipi |
Hidrolik direği kesme |
| Sürüş yöntemi |
Sütun türüne göre Silindir |
Ürünler
5T El İndirme Ücretsiz
Kapasite: 5 ton
Bobin iç çapı:450-550mm Besleme genişliği: en fazla 1220mm Yapı: çelik plakalar ve profilli çubuklar tarafından kaynaklanmış.
Çekirdek küçülmesi ve genişlemesi manuel olarak, manuel frenle yapılır.
Besleme cihazı
1Her iki taraftaki el tekerlekleri besleme genişliğini ayarlamak için kullanılabilir.
2Dört paslanmaz rulo, malzemenin makineye sorunsuz bir şekilde girmesini sağlayabilir ve malzemenin yüzeyinde çizilmeyi önleyebilir.
3Üç sıra turuncu plastik rulolar var. Çelik sarmaşının makineye sorunsuz girmesini sağlayabilir.

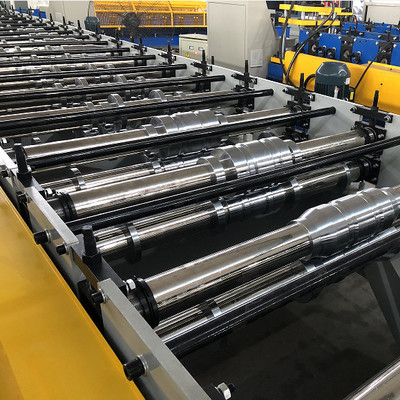

Rol şekillendirme ve iletme cihazı
1Kalın kromlanmış rulolar uzun hizmet süresi için iyi sertlik.
2Her bir makara numarasına sahiptir ve ana notlar ile sabit bir şekilde şafte sabitlenebilir.
3Dönüştürme ve çift zincir, sabit

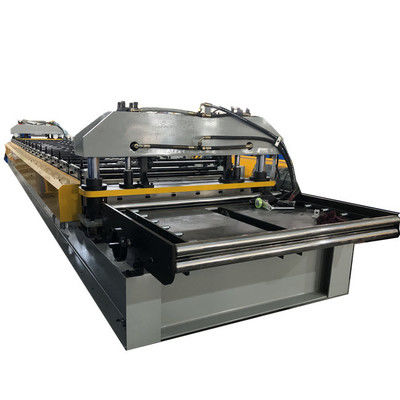

Hidrolik Kesme Cihazı
Dört sütun kesme sistemi yapısını kullanıyoruz, kesme istikrarlı emin olabilir
PLC kontrol sistemi
PLC markası:Delta(Taiwan) PLC, ve dönüştürücü ve dokunmatik ekran
● Kodlayıcı markası: Omron
● Elektriksel bileşenler:Schneider
●Çalışma dili:İngilizce ve Çince ((veya istenildiği gibi) Bu bölümde siparişleri ayarlayabilirsiniz,ürün uzunluğunu ve miktarını değiştirebilirsiniz.
Çok kolay çalıştırılıyor ve uçuş fişleri var. Bu da makine geldiğinde onu yerleştirmeyi çok daha kolaylaştırıyor.

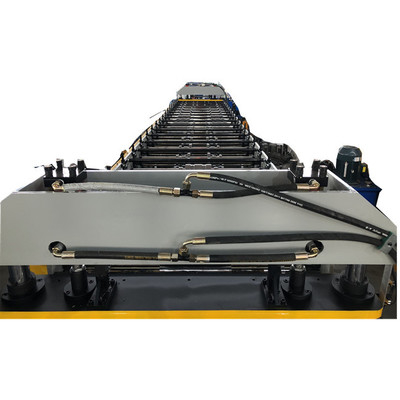

Hidrolik istasyon
● Hidrolik istasyon motoru: 5.5 KW
● Hidrolik yağ:46# hidrolik yağ
● Ana bileşenler:Hidrolik tank,
hidrolik yağ pompası, iki hidrolik boru ve bir elektromanyetizma valfi.
