MPBC etalPyüzüklerROofingS- Evet.Macine
Küçük dalgalanmış metal profiller dayanıklı ama ağırlıksız. Aslında dalgalanmış veya dalgalanmış çatı levhası makineleri üretmek için en iyi makineyi derinleştirmek için çalışıyoruz.Çatı ve yan inşa için çok popülerGömlekli metal paneller son zamanlarda modern modern çatı ve yan kaplama olarak muazzam bir popülerlik kazanmıştır.
Çatı levhaları makinemiz decoiler, besleme ve düzeltme cihazı, per-shear, rulo oluşturma sistemi, hidrolik post kesme, çalıştırma masası, hidrolik istasyon ve PLC ((kontrol sistemi) içerir.450Mpa'ya kadar verim gücü ile standart ürünler üretinUzun üretim hattı, son ürünlerdeki iyi profil şekli; Zaman tasarrufu ve emek tasarrufu, üretim verimliliğinin büyük ölçüde iyileştirilmesi ve mevcut üretim için uygundur.Bu makine çalıştırmak için kolaydır ve iyi hassasiyetle istikrarlı çalışır.

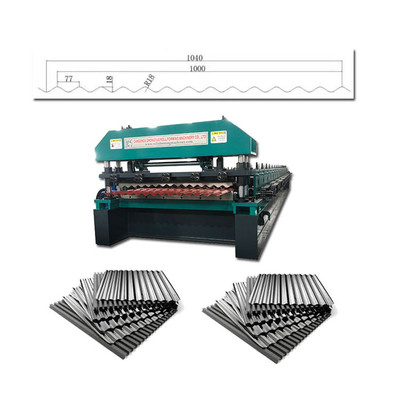

İşte bir çizim profili ve bitmiş ürün:
Bir PBC Panel Çatı Yapısı Nedir:
PBC panelleri hem çatı hem de duvar uygulamaları için kullanılabilir. PBC panelleri açık bağlayıcılarla bir bina yapısına takılır ve genellikle yatay duvar uygulamalarında kullanılır.
MPBC etalPyüzüklerROofingS- Evet.Macine
İşleme akışı:
Decoiler→feeding material→roll forming→cutting→product'ın alınması
Tüm hattın teknik:
|
5 tonluk manuel decoiler
|
1Kapasite: 5 ton
2Kablo çapı: 450-550mm ayarlanabilir
3.Koil genişliği:Max1350mm
4.Akımsız, manuel kontrol çelik sarmal iç boru küçülme ve durdurma
|
|
El ön kesicisi
|
Ön kesim, çelik sarmal ekipmanlarının sık sık değiştirilmesi için uygundur, çelik sarmalın kolay değiştirilmesi ve israfının azaltılması için çelik sarmalı önceden kesmek. |
|

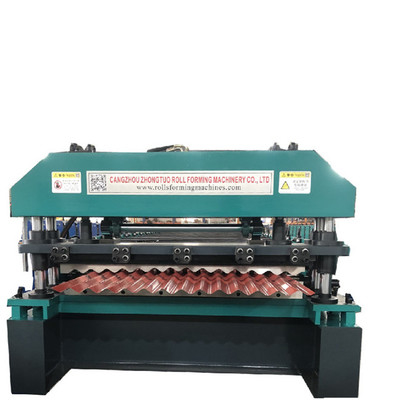

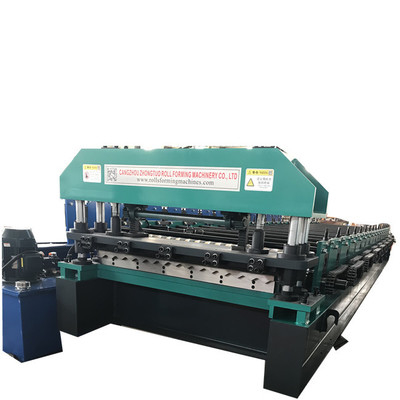

Ana şekillendirme makinesi
|
1Ana çerçeve: H kiriş yapısı, 20 mm kalınlığında kaynaklı çelik orta destek levhası.
2.Formasyon istasyonu: 24 istasyon
3Roller malzemesi:Yüksek kaliteli 45# çelik,chromed işleme,rollerin yüzeyini daha pürüzsüz hale getirir, sertliğini artırır ve aşınmayı önler, korozyon karşıtı kullanım ömrünü artırır
4.Şafta malzemesi:Yüksek kaliteli 45#,Temperant işlem, deforme olmasını önlemek ve sertliği artırmak
5.Şafta çapı: 80mm, katı 6. Motor gücü:7.5kw 7.Hız: 0-20m/min
8. Voltaj: 380V, 50HZ,3P ((Ya da istek üzerine)
9. Transmisyon: 1 inç çift zincirle, Çinli ünlü marka HRB
|
|
Hidrolik kesme cihazı
|
1. Bıçak malzemesi:Gcr12 söndürülmüş işleme 2.Uzunluk toleransı:±1mm
3Hidrolik güç:5.5kw
4.Hidrolik istasyonda hava soğutma sistemi ile
5Kesme özelliği:Düzgün ve güvenli çalışma durumu ve düşük ses.
6.Yağ borusu ve kablo bağlantısı: Tüm borular ve kablolar, yeni olanlar için bağlantıyı kolaylaştırmak için rakamlar veya harflerle işaretlenir.
|
|

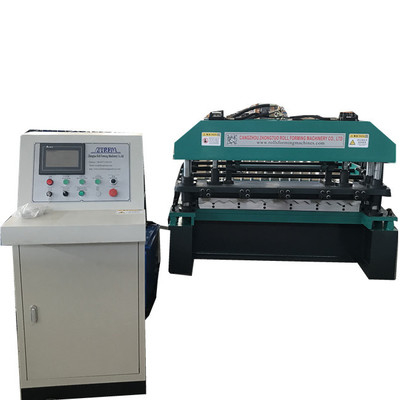

Kontrol sistemi
|
1Frekans dönüştürücü: Delta
2Ekran: dokunmatik ekran
3. PLC markası: Delta
4.Dil: Çince ve İngilizce ((Ya da müşterilerin isteğiyle)
5. Kodlayıcı: Omron
6Özellik:Kontrol sistemi çoklu sipariş girişi destekler, farklı üretim ihtiyaçlarına uymaya çalışır
7.Fonksiyonlar: Kesme uzunluğu kontrolü, kesme miktarı kontrolü ve hız kontrolü
|
| Masanın tükendiğini gördüm. |
1.Uzunluğu: 3m
2Mülkiyet: 2 set
|
| Yedek parçalar |
- Araç kutusu: 1 set
- 4 tane sigorta, 2 adet yolcu anahtarı, 2 adet zincir.
|
Besleme cihazı
Metal sarmal, düzgün ve sürekli bir işlem sağlamak için bir dizi rulo ve kılavuz aracılığıyla makineye verilir.
1Çiğ maddelerin yüzeyini korumak için kauçuk rulolar kullanır.
2El tekerlekleri kullanılarak çeşitli kalınlıklardaki hammaddeler için kolay ayarlama.
3Platformun genişliği, çelik levhaların kenarlarını korumak için yerleşik rulmanlara sahip el tekerleği ile kolayca ayarlanabilir.
Rulo Yapma Cihazı

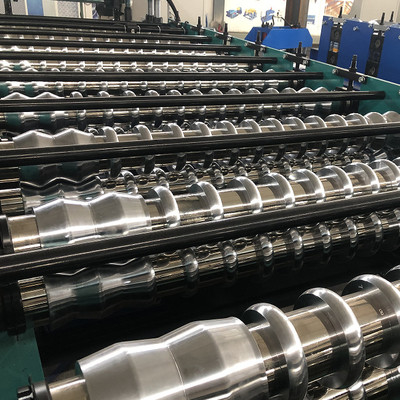

Bu makinenin kalbi, metal levhanın dalgalanmış profille şekillendirildiği yerdir.
1.45# Çelik, Hromlama (Cr kalınlığı:0.05 mm), korozyon karşıtı, sertliği artırır, kalın kromlu uzun hizmet süresi için iyi sertlik.
2Her bir makara numarasına sahiptir ve ana notlar ile sabit bir şekilde şafte sabitlenebilir.
Işınlama cihazı
Değişiklik yok.
Hidrolik Kesme Cihazı
Metal levha dalgalandırıldıktan sonra, bir kesme mekanizması kullanılarak levhanın istenen uzunluğa kesilir.
1.İş türü:Hidrolik servo ray kesme servo motoru 5.5KW
2. Sürüş yöntemi:Sütun türüne göre Silindir
3Hidrolik motor gücü: 4 kw
4Kesme malzemesi: GB-Cr12 ısı işlenmesi ile
5Kesim uzunluğu toleransı ±10m/2mm
PLC kontrol sistemi
Modern makineler, operatörlerin parametreleri belirlemelerini, üretim sürecini izlemelerini ve gerektiğinde ayarlamalar yapmalarını sağlayan bir kontrol sistemi ile donatılmıştır.Bu, dokunmatik ekran arayüzleri ve programlanabilir mantık denetleyicileri (PLC) gibi özellikleri içerebilir..
Marka
PLC markası: Delta
Inverter markası: Delta Düşük elektrikli parça: Schneider
Kodlayıcı: Omron
Fonksiyon:
1Uçak fişleri, kolay monte.
2Tam otomatik, kolay çalıştırma.
3.İşleme dili: İngilizce (özellik sağlanır)
4Ulusal eş sigorta, yedek parçalar Siemens ve Schneider markası
Hidrolik istasyon
7Uzun süre kullanmak için soğutma sistemi olan.5kw motor.
Otomatik Yükleyici
3m taşıyıcı
Otomatik Yükleyici
6 metrelik otomatik yığıcı
