Yüksek Hızlı Dalgalanmış Metal Çatı Yaprak Rulo Formasyon Makinesi

Yüksek Hızlı Dalgalanmış Metal Çatı Yaprak Makinesi

Yüksek hızlı dalgalanmış metal çatı levhası makinesi, dalgalanmış metal çatı levhalarının verimli ve hızlı bir şekilde üretilmesi için tasarlanmış endüstriyel bir ekipmandır.Bu levhalar, dayanıklılıklarından dolayı çatı amaçlı inşaatlarda yaygın olarak kullanılırBu makine, metal levhaların istenen dalgalanmış profille şekillendirilmesini, biçimlendirilmesini ve kesilmesini otomatikleştirir.

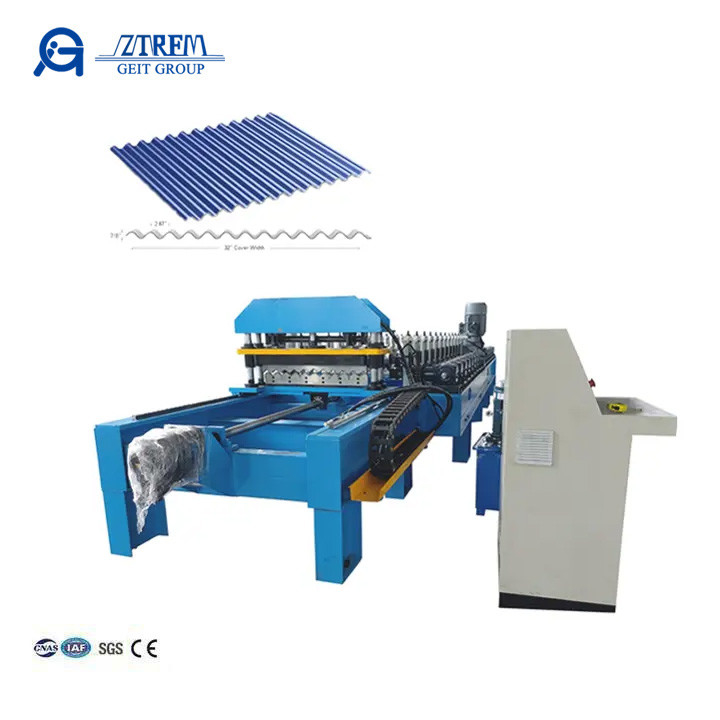

İşte bir çizim profili ve bitmiş ürün:

İşleme akışı:
Decoiler→feeding material→roll forming→cutting→product'ın alınması

Yüksek Hızlı Dalgalanmış Metal Çatı Yaprak Makinesi

Besleme cihazı
Metal sarmal, düzgün ve sürekli bir işlem sağlamak için bir dizi rulo ve kılavuz aracılığıyla makineye verilir.
1Çiğ maddelerin yüzeyini korumak için kauçuk rulolar kullanır.
2El tekerlekleri kullanılarak çeşitli kalınlıklardaki hammaddeler için kolay ayarlama.
3Platformun genişliği, çelik levhaların kenarlarını korumak için yerleşik rulmanlara sahip el tekerleği ile kolayca ayarlanabilir.

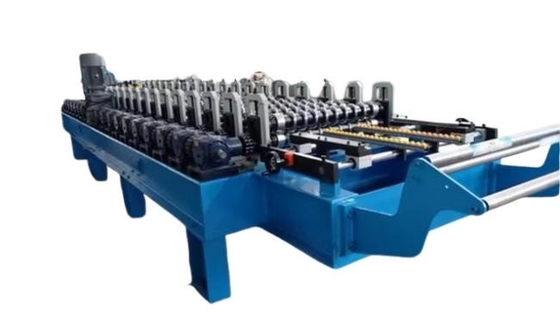

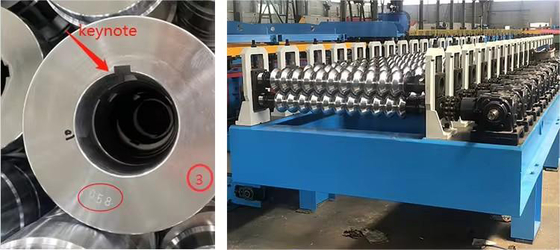

Rulo Yapma Cihazı
Bu makinenin kalbi, metal levhanın dalgalanmış profille şekillendirildiği yerdir.
1.45# Çelik, Hromlama (Cr kalınlığı:0.05 mm), korozyon karşıtı, sertliği artırır, kalın kromlu uzun hizmet süresi için iyi sertlik.
2Her bir makara numarasına sahiptir ve ana notlar ile sabit bir şekilde şafte sabitlenebilir.

Işınlama cihazı
Değişiklik yok.

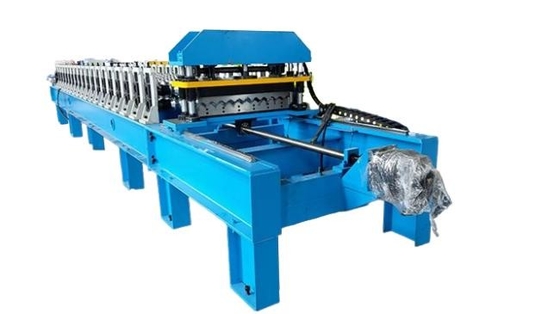

Hidrolik Kesme Cihazı

Metal levha dalgalandırıldıktan sonra, bir kesme mekanizması kullanılarak levhanın istenen uzunluğa kesilir.
1.İş türü:Hidrolik servo ray kesme servo motoru 5.5KW
2. Sürüş yöntemi:Sütun türüne göre Silindir
3Hidrolik motor gücü: 4 kw
4Kesme malzemesi: GB-Cr12 ısı işlenmesi ile
5Kesim uzunluğu toleransı ±10m/2mm

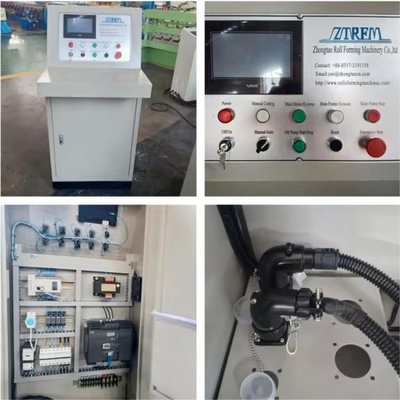

PLC kontrol sistemi
Modern makineler, operatörlerin parametreleri belirlemelerini, üretim sürecini izlemelerini ve gerektiğinde ayarlamalar yapmalarını sağlayan bir kontrol sistemi ile donatılmıştır.Bu, dokunmatik ekran arayüzleri ve programlanabilir mantık denetleyicileri (PLC) gibi özellikleri içerebilir..
Marka
PLC markası: Delta
Inverter markası: Delta Düşük elektrikli parça: Schneider
Kodlayıcı: Omron
Fonksiyon:
1Uçak fişleri, kolay monte.
2Tam otomatik, kolay çalıştırma.
3.İşleme dili: İngilizce (özellik sağlanır)
4Ulusal eş sigorta, yedek parçalar Siemens ve Schneider markası

Hidrolik istasyon
7Uzun süre kullanmak için soğutma sistemi olan.5kw motor.

Otomatik Yükleyici
3m taşıyıcı

Otomatik Yükleyici
6 metrelik otomatik yığıcı
