Çukurlu Stud ve Track Roll Forming Makinesi
Kablo tepsileri için birçok boyut ve birçok düzenli delikler vardır, bu nedenle boyutu nasıl değiştirmek ve delikleri nasıl delmek üreticisi makine tasarladığında ana sorun
Günümüzde, giderek daha fazla, bağımsız önceden seviyeleme cihazı, servo besleme cihazı, farklı delme ölçekleri ile baskı makinesi, rulo eski, kesmek için dur veya uçuş kesme cihazı,Hiç güç bitmemiş raf veya pnevmatik yığıcı, PLC kontrol sistemleri üretim hızını büyük ölçüde iyileştirmek için tam hatlar olarak
İşte bir çizim profili ve bitmiş ürün:
Müşteri çizimi profili:
Slot track &Stud ve track:
Kaburgaları ve noktaları yaparak:
Çukurlu yol nedir?
ZTRFM Slotted Track, iç ve dış duvarlar için duvar başının bükülmesini ve yangına dirençli olmasını sağlamak için endüstrinin tercih ettiği bir sistemdir.ANSI/UL 2079'un hareket ve bisiklet gereksinimlerini karşıladı ve 1 için UL sınıflandırılmıştır., 2, 3 ve 4 saatlik yangına dayanıklılık dereceleri, duvar başındaki yangına dayanıklılık dereceleri olan eklem sistemlerinde.
Çukurlu rayİzlemeÖzellikler ve uygulamalar:
- Ateş için uygun eğrem sistemleri
- UL 80'den fazla onaylı yangın sisteminde sınıflandırılmıştır
- Standart Slotted Track, dikey hareketin 11⁄2 ̊'ine kadar izin verir.
- Özel şekiller ve yuva boyutları mevcut
- Özel genişlikler ve kalınlıklar mevcut
- Duvar dayanıklılığı için sağlanan pozitif yapıştırma
- Duvar başı ve zemin uzatma veya sıkıştırma hareketini emiyor
- Geleneksel duvar sistemleriyle entegre
- Kolay kurulum işgücü maliyetlerini azaltır
Malzeme / Ürün Specifikasyonu
Yapı dışı ürünler:
- 18-30 mil: 33 ksi
- 25EQ: 50 ksi
- 20EQ, 30EQD: 57 ksi............ASTM A1003/A653, C645
Yapısal çerçeve ürünleri:
- 33-43 mil: 33ksi
- 33EQS, 43EQS: 57 ksi
- 54-127 mil: 50 ksi............ASTM A1003/A653, C955
Kaplama Spesifikasyonu
Yapı dışı ürünler:
- 25EQ, 20EQ, 30EQD, 18-30 mil: G40............ASTM A1003/A653, C645
Yapısal çerçeve ürünleri:
- 33EQS, 43EQS, 33-97 mil: G60............ASTM A1003/A653, C955
Not: Daha ağır kaplama kalınlığı için ZTRFM ile iletişime geçin.
Faydaları
· Daha hafif ağırlık daha düşük maliyet anlamına gelir: Üretiminde daha az çelik kullandığımız için, Steeler yuvarlak rayı, duvar başı sistemi ihtiyaçları için maliyetle etkili bir çözümdür.
· U.L. Yangın Derecesi: Kod onaylı yangın dereceleri 2 saate kadar, duvarın başı sistemi için Steeler'e güvenebilirsiniz.
· Uzun vadede para tasarrufu: Pas oluşumunu büyük ölçüde en aza indirmek için tam çinko kaplama kullanıyoruz, bu da duvarlarınızın daha uzun süre dayanacağı anlamına gelir.ve ahşap çerçeve ile karşılaştırıldığında doğa eylemlerine karşı daha iyi dayanır.
· LEED kredileri kazanın: Kullandığımız sarmallarda geri dönüştürülmüş içeriğin seviyeleri nedeniyle, çelik çubuklarımız yeşil bir ürün olarak kabul edilir.
Çukurlu Stud ve Track Roll Forming Makinesi
Tam hattın açıklaması/Teknik parametresi:

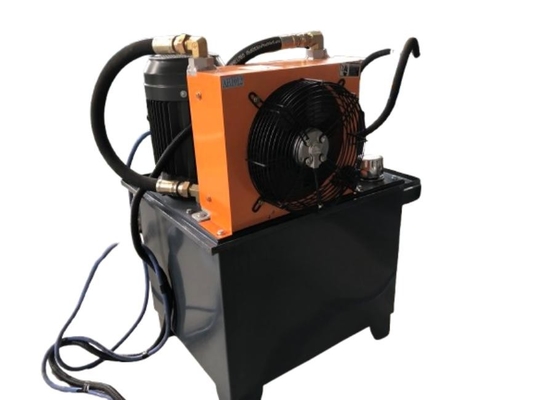

- 2 Tonluk Hidrolik Düzleştirme Aygıtı
Motorlu tahrik bobini dönüşü, otomatik durma / başlatma kontrolü, 2.2KW
Yük kapasitesi = 2 ton
Bobin genişliği: 200 mm
Bobin İç çapı: Φ510±30mm
- Bağımsız seviyeleme ön cihazı
Ağır ölçüm malzemeleri için
Motorla tahrik edilen ve dengeli
- Profesyonel yağlama cihazı
Rulo besleyici ile basın arasında donatılmış
- Cihazın Otomatik Beslenmesi
Servo motor: YASKAWA, 1.8KW veya sipariş olarak
Kapasite: 80/110 ton veya detaylı gereksinimlere göre
Çin markası: YANGLI

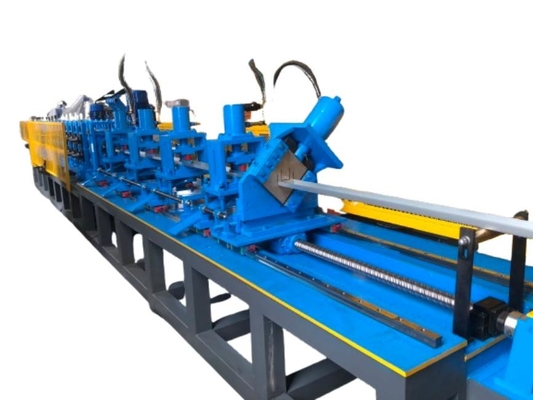

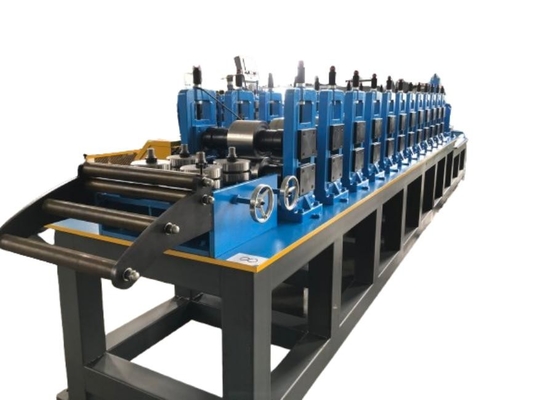

- Rol şekillendirme makinesi
18 aşama oluşacak

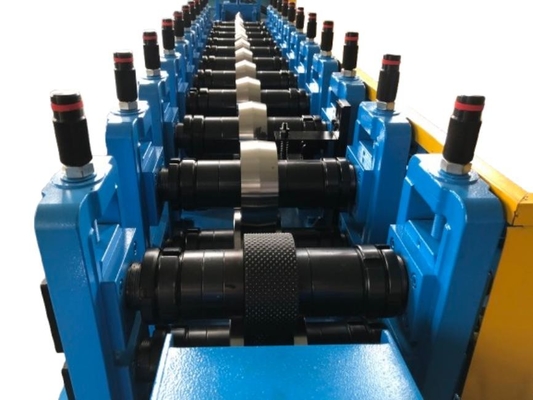

Cr12'den üretilen tekerlekler, ısı işlemesi
Çubuklar Diameter=ф75mm, hassas işlenmiş
Ana motor = 11KW, frekans hız kontrolü
Rulo öncüsünün en yüksek hat hızı: Yaklaşık 12-15m/min

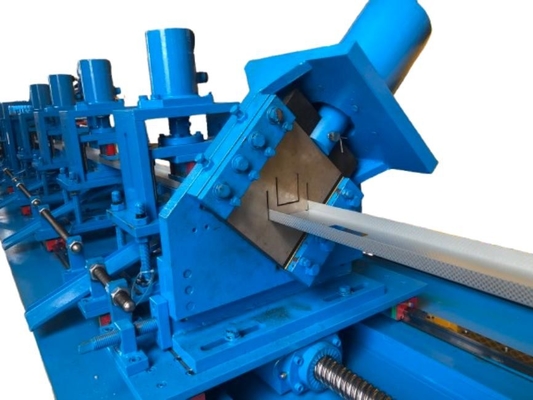

Uçan kesim.
Kesildikten sonra, 8 mm malzeme atıkları var.
Siemens markası PLC ve dokunmatik ekran, Schneider markası Inverter, Omron kodlayıcı
