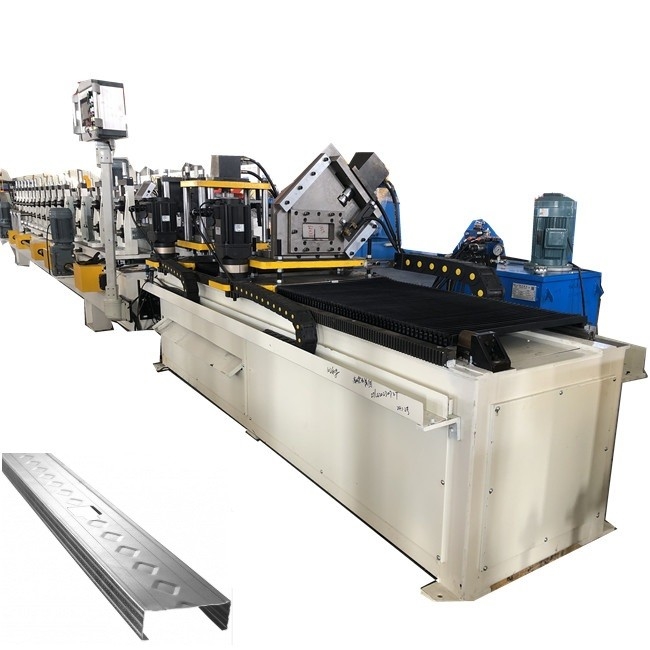

Yüksek Hızlı Otomatik Sismik Sürüklenme Çizgi Makinesi Dolaşım Formasyon Makinesi

Yüksek hızlı otomatik sismik sürüklenme yolu makinesi yuvarlama biçimlendirme makinesi

C Stud & U Track Roll Forming Machine, %100 Çin yapımı,is to fully produce automatically the production of C Stud and U Tack with options for punching holes and embossing customer logos their main advantages are stable operation with a strong body frame and customized designs.

Metal çerçeveler arasında kürk kanalları, taşıma kanalları, çubuklar, raylar, duvar açısı ve hafif ağırlıklı gizli ızgara alçı tavanında kullanılan ana çerçeve kanalları vardır.En yaygın olarak kullanılan iki çerçeve metal U TrackÇizgi bölmelerinin yatay çerçevesi olarak kullanılır, dikey çizgi ile birlikte (C Çizgi).

Güçlü, hafif, kurulumu basit ve çeşitli boyutlarda mevcut.Metal çubuklar ve kanallar, birkaç katmanlı alçı levhasıyla kullanıldığında ideal ve uygun maliyetli duvar ve tavan uygulamalarını sağlar.

İşte bir çizim profili ve bitmiş ürün:

Sismik sürüklenme yolu nedir?

ZTRFM Seismic Drift Track (D), ana bina yapısının yan hareketine izin verirken, yine de duvar başının eğilmesini ve iç ve dış duvarlar için yangın derecelerini barındırır.Sismik sürüklenme yolu, ana yapıyla bağlantıya geçmesine yardımcı olan bir ekstrüde metal yerleştirme ile birlikte gelir.

Ürün farklılıkları:

SLT - Standart Çukurlu Bacak Yolu

SLT Slotted Deflection Track, çubuğun pozitif bir şekilde sabitlenmesini sağlar.

Yukarı rayı, dikey hareketine uyum sağlamak için tasarlanmış yuvarlaklıklardan geçmektedir.

Birincil yapı, IBC'nin 713.2 bölümüne uygun olarak.

SLT, 1 1⁄2 " (+/- 3⁄4 ") toplam dikey bir harekete izin vermek üzere tasarlanmıştır.

Boyut

Bölüm bacakları (flanges) uzunluğu 2 1⁄2 "ve 1 1⁄2" vardır

uzunlukta 1⁄4 "geniş dikey yuvalar uzunluk boyunca her 1" arasında

üyesinin.

Standart Çukurlu Bacak Yolu Detayları (SLT)

Özellikler

SDLT - SLOTTED Derin Bacak Yolu

SDLT Slotted Derin Bacak Yolu, çubuğun pozitif bir şekilde sabitlenmesini sağlar.

Yukarı rayı, dikey hareketine uyum sağlamak için tasarlanmış yuvarlaklıklardan geçmektedir.

Birincil yapı, IBC'nin 713.2 bölümüne uygun olarak.

SDLT, toplam dikey bir hareketin 2 " (+/- 1") olmasını sağlayacak şekilde tasarlanmıştır.

Boyut

Bölüm bacakları (flanges) uzunluğu 3 1⁄4 "dur ve 2" uzunluğunda

1⁄4 inç genişliğinde dikey delikler, her 1 inç aralarında uzanır.

Açıktaki derin bacak yolu ayrıntıları (SDLT)

Özellikler

D - Sismik sürüklenme yolu

Sismik sürüklenme yolu (D) ana binanın yan hareketini sağlar

yapı, yine de duvar başının eğilmesini ve iç mekanlar için yangın derecelerini karşılamaktadır

Sismik sürüklenme yolu, dış duvarlara eklenmiş bir metalle birlikte gelir.

rayın ana yapıya bağlanmasında yardımcılar.

Boyut

Bölüm bacakları (flanges) uzunluğu 2 1⁄2 inç ve uzunluğu 1 1⁄2 inç ve 1⁄4 inç

Üstünlük uzunluğunda her 1" arasında geniş dikey delikler.

Sismik sürüklenme yolu (D)

Drift Ekle Detay Bölümü Görünümü

DD - Derin Bacak Sismik Sürüklenme Yolu

Derin Bacak Sismik Sürüklenme Yolu (DD) ana kayışın yan hareketini sağlar.

bina yapısı, yine de duvar başının eğilmesini ve yangın derecelerini karşılamaktadır

Derin Bacak Sismik Sürüklenme Yolu,

Çizginin ana yapıya bağlanmasına yardımcı olan ekstrüde edilmiş metal yerleştirme.

Boyut

Bölüm bacakları (flanges) uzunluğu 3 1⁄4 "dur ve 2" uzunlukta 1⁄4 "geniş

Üstünlük uzunluğunda her 1" arasında dikey boşluklar.

Derin Bacak Sismik Sürüklenme Yolu (DD)

Drift Ekle Detay Bölümü Görünümü

I-Stud Çap Duvarı Sistemi

UL Duvar başı birleşim sistemlerinin tasarım numaraları

Sİsimik sürüklenme yoluÖzellikler ve uygulamalar:

1. Ateş için ayarlanmış eğrem sistemleri

2.UL 80'den fazla onaylı yangın sisteminde sınıflandırılmıştır

3Standart yuvarlak parkur, dikey hareketin 1⁄2 ̊'ine kadar izin verir.

4.Özel şekiller ve slot boyutları mevcuttur

5.Kustom genişlikleri ve kalınlıkları mevcuttur

6Duvar dayanıklılığı için pozitif yapıştırma sağlanmıştır.

7. Duvar başı ve zemin uzatma veya sıkıştırma hareketini emiyor

8Geleneksel duvar sistemleriyle entegre

9.Kolay kurulum işgücü maliyetlerini azaltır

Malzeme / Ürün Specifikasyonu:

Yapı dışı ürünler:

• 18-30 mil: 33 ksi
• 25EQ: 50 ksi
• 20EQ, 30EQD: 57 ksi............ASTM A1003/A653, C645

Yapısal çerçeve ürünleri:

• 33-43 mil: 33ksi
• 33EQS, 43EQS: 57 ksi
• 54-127 mil: 50 ksi............ASTM A1003/A653, C955

Kaplama Spesifikasyonu

Yapı dışı ürünler:

• 25EQ, 20EQ, 30EQD, 18-30 mil: G40............ASTM A1003/A653, C645

Yapısal çerçeve ürünleri:

• 33EQS, 43EQS, 33-97 mil: G60............ASTM A1003/A653, C955

Not: Daha ağır kaplama kalınlığı için ZTREM ile iletişime geçin.

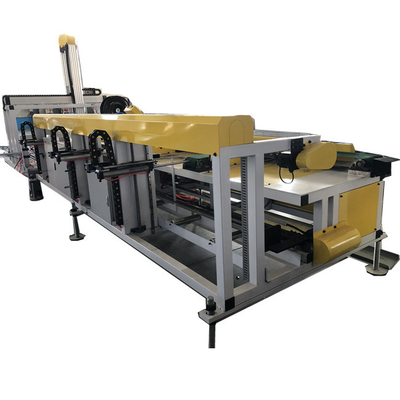

Yüksek hızlı otomatik sismik sürüklenme yolu makinesi yuvarlama biçimlendirme makinesi

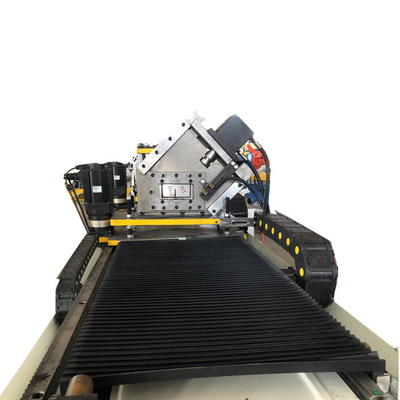

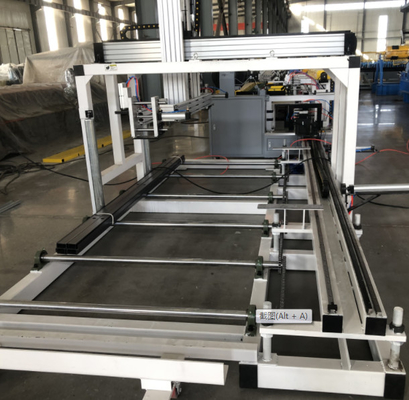

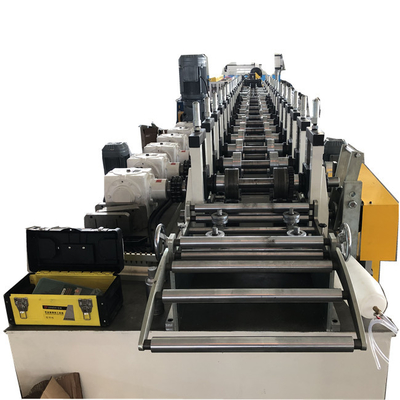

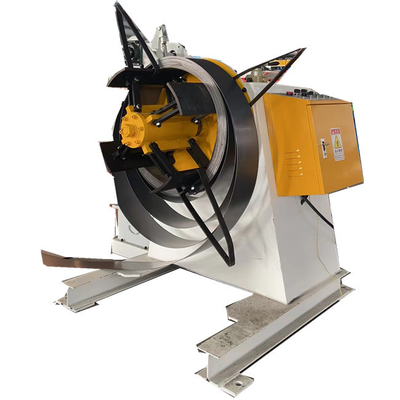

Çalışma akışı: 3 ton çift başlı decoiler --kafes döngüsü--> 80 ton YangLi yumruklama makinesi-kafes döngüsü --başlıca yuvarlama şekillendirme makinesi-kurşun ve pist yumruklama--> taşıma masası ve yığıcı.

Performans özellikleri:

1Çelik levha kaynaklı gövde katıdır ve hassasiyeti istikrarlıdır.

2. kuru veya ıslak tip pnevmatik sürtünme debriyaj fren, eylem hassas ve güvenilir.

3.Büyük dişli, dişli ocağı hassaslıklı öğütme, makine aracı çalıştırma gürültüsü düşük

4.Sürüklü blok altı taraflı rehber rayı, pnevmatik dengeleme aygıtı, sorunsuz çalışma, hassas doğruluk.

5Baskı ve kalıbı etkili bir şekilde korumak için hidrolik aşırı yük koruma cihazı kullanın.

6Tek veya çoklu makineli otomatik damgalama üretim hattı, otomatik besleme cihazını kontrol etmek için PLC kullanarak oluşturulabilir.

7Sabit hıza ek olarak, parçaları damgalama işlemi gereksinimleri ve üretim verimliliğini artırmak için daha uygun olan iki tür adımsız hız vuruş seçimi vardır.

Özellikler:
