Yaprak dalgalanmış rulo şekillendirme makinesi
Küçük dalgalanmış metal profilleri dayanıklı ama ağırlıksızdır. Aslında dalgalanmış veya dalgalanmış çatı levhası makineleri üretmek için en iyi makineyi derinleştirmek için çalışıyoruz.Çatı ve yan inşa için çok popülerGömlekli metal paneller son zamanlarda modern modern çatı ve yan kaplama olarak muazzam bir popülerlik kazandı.
Çatı levhaları makinemiz decoiler, besleme ve düzeltme cihazı, per-shear, rulo oluşturma sistemi, hidrolik post kesme, çalıştırma masası, hidrolik istasyon ve PLC ((kontrol sistemi) içerir.450Mpa'ya kadar verim gücü ile standart ürünler üretinUzun üretim hattı, son ürünlerdeki iyi profil şekli; Zaman tasarrufu ve emek tasarrufu, üretim verimliliğinin büyük ölçüde iyileştirilmesi ve mevcut üretim için uygundur.Bu makine çalıştırmak için kolaydır ve iyi hassasiyetle istikrarlı çalışır.
İşte bir çizim profili ve bitmiş ürün:
Bir dalgalanmış çatı levhası nedir:
Gürültülü metal çatı levhaları, çatı duvar kaplamaları, çitler ve ekranlar da dahil olmak üzere geniş bir alanda çatılar için yaygın olarak kullanılır.
Evler, kiosklar, mağazalar, restoranlar vb. gibi ev inşaatları.
Endüstriyel atölyeler, depolar, fabrikalar, ofisler...
Hastaneler,klinikler,okullar,komiserler,bölümler,tiyatrolar veya eğlence parkları gibi kamu binaları.
Dalgalanmış metal levha rulolar halinde, 1200mm düzlükte, dalgalanmış rulo şekillendirme makinesine yerleştirilir.
Yaprak dalgalanmış rulo şekillendirme makinesi
Süreç akışı:
Decoiling→guide&manual pre-cutter→roll forming→cutting→run out table
Tüm hattın teknik:
|
5 tonluk manuel decoiler
|
1Kapasite: 5 ton
2Kablo çapı: 450-550mm ayarlanabilir
3.Koil genişliği:Max1350mm
4.Akımsız, manuel kontrol çelik sarmal iç boru küçülme ve durdurma
|
|
KılavuzTekrar kesme makinesi
|
Ön kesim, çelik sarmal ekipmanlarının sık sık değiştirilmesi için uygundur, çelik sarmalın kolay değiştirilmesi ve israfını azaltması için çelik sarmalı önceden kesmek. |
|
Ana şekillendirme makinesi
|
1Ana çerçeve: H kiriş yapısı 400 mm, 20 mm kalınlığında kaynaklı çelik orta destek levhası.
2.Formasyon istasyonu: 24 istasyon
3Roller malzemesi:Yüksek kaliteli 45# çelik,kromlanmış işleme,rollerin yüzeyini daha pürüzsüz hale getirir, sertliğini artırır ve aşınmayı önler, korozyon karşıtı kullanım ömrünü artırır
4.Şafta malzemesi:Yüksek sınıf 45#,Temperant işlem, deforme olmasını önlemek ve sertliği artırmak
5.Şafta çapı: 80mm, katı 6. Motor gücü:7.5kw 7.Hız: 0-20m/min
8. Voltaj: 380V, 50HZ,3P ((Ya da istek üzerine)
9. Transmisyon: 1 inç çift zincirle, Çinli ünlü marka HRB
|
|
Hidrolik kesme cihazı
|
1. Bıçak malzemesi:Gcr12 söndürülmüş işleme 2.Uzunluk toleransı:±1mm
3Hidrolik güç:5.5kw
4.Hidrolik istasyonda hava soğutma sistemi ile
5Kesme özelliği:Düzgün ve güvenli çalışma durumu ve düşük ses.
6Yağ borusu ve kablo bağlantısı: Tüm borular ve kablolar, yeni olanlar için bağlantıyı kolaylaştırmak için rakamlar veya harflerle işaretlenir.
|
|
Kontrol sistemi
|
1Frekans dönüştürücü: Delta
2Ekran: dokunmatik ekran
3. PLC markası: Delta
4.Dil: Çince ve İngilizce ((Ya da müşterilerin isteğiyle)
5. Kodlayıcı: Omron
6Özellik:Kontrol sistemi çoklu sipariş girişi destekler, farklı üretim ihtiyaçlarına uymaya çalışır
7.Fonksiyonlar: Kesme uzunluğu kontrolü, kesme miktarı kontrolü ve hız kontrolü
|
| Masanın tükendiğini gördüm. |
1.Uzunluğu: 3m
2Mülkiyet: 2 set
|
| Yedek parçalar |
- Araç kutusu: 1 set
- 4 tane sigorta, 2 adet yolcu anahtarı, 2 adet zincir.
|

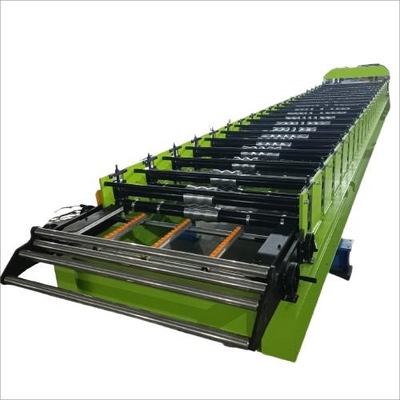

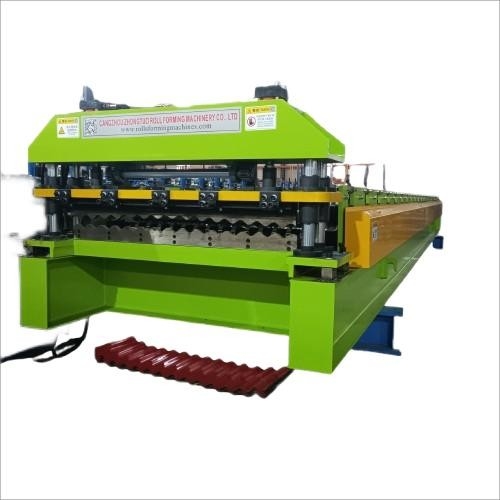

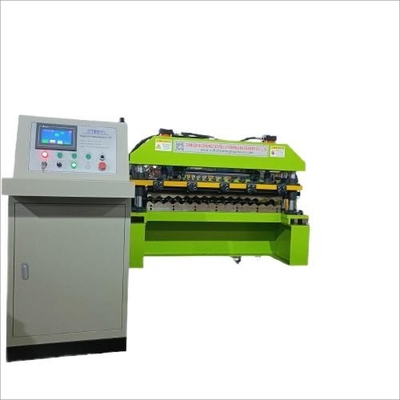

Resimler:
