Super Market rafları için rulo şekillendirme makinesi

Süpermarket rafları şekillendirme Makine.

Süpermarket raf rulo oluşturma hattı, raf panel profillerini seri olarak otomatik olarak yapmak için tasarlanmıştır.Değişken genişliğinde rulo şekillendirme hattı esnek uzunluk ve servo kontrollü esnek hidrolik delikleme sistemi ile 300-600 mm raf üretebilir, bu değirmenizin kolayca çalışmasını sağlayan birçok yeni özellikle donatılmıştır.ana yuvarlama biçimlendirme makinesi, yukarı ve aşağı kenar için eğmek ve sonra alıcı masasına.

Örneğin aşağıdaki çizim profilini ele alalım.:

Süpermarket raflarındaki panel Örnek:

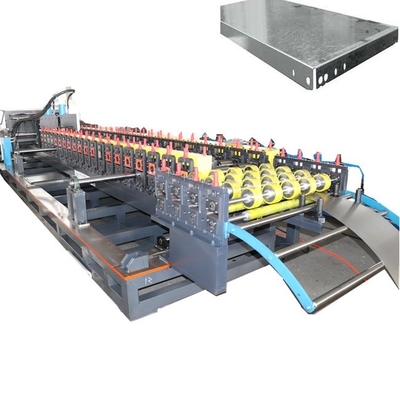

Süpermarket rafları için yuvarlama şekillendirme makinesi:

1, Ana teknik parametreler- Ne?Süpermarket rafları şekillendirme makine

1. Yontma ürün özellikleri: genişliği 285mm~685mm, kalınlığı 0.8mm

2Üretim hızı: 6-8 m/min

3Çakma yöntemi: seviyeleştirildikten sonra servo besleme, hidrolik otomatik çakma ve boşluğun her iki tarafında da çakma.

4. Hidrolik tahrik, düz yumruklama boşluğu

5Düzeltme motoru: 4KW

6Servo besleme motoru 5.5KW

7Hidrolik istasyon gücü: 15KW akülatörle (büyük akış pompası)

8Form gruplarının sayısı: 30 form ana rulo

9Kurulum şekli: Entegre tel kesilmiş duvar paneli zincir sürücüsü

10Rol taşıyıcı şekli: Her iki tarafta da bir tarafı otomatik olarak ayarlanabilen ve 1.5KW ayarlanabilir bir motora sahip iki taraflı bir bölünmüş tipte bir roller taşıyıcıyı benimsemektedir.

11Rol malzemesi: 45 # çelik, yüzey sert krom kaplama ile işlenmiştir

12. Döner malzemesi: 45 # kaliteli soğutulmuş ve sertleştirilmiş çelik

Süpermarket rafları şekillendirme makineÖzellikleri ve avantajları:

14Kesme ve çevirme yöntemi: Hidrolik tahrik, biçimlendirme sonrası aynı anda kesme ve çevirme

15Kesme bıçağı, matris: Cr12 söndürme işlemi

16. Elektrikli kontrol sistemi: Tüm makine endüstriyel bilgisayar PLC frekans dönüşüm kontrolü benimsiyor

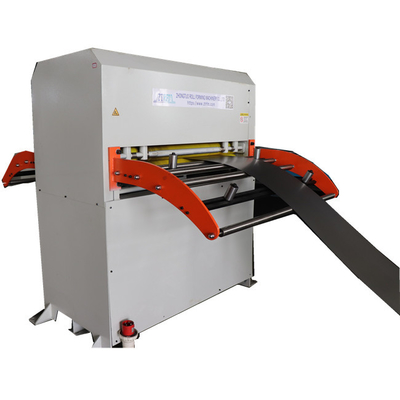

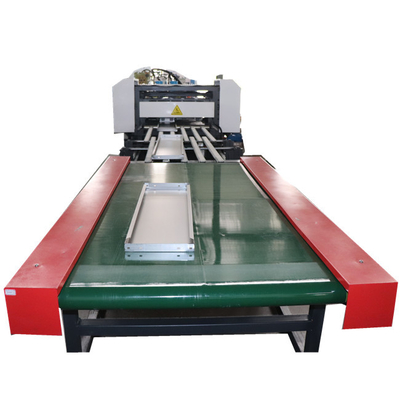

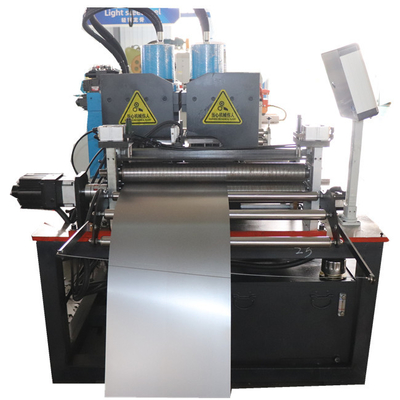

Monoton raflama makinesi, tek rulo şekillendirme birimidir ve rulolarla çeşitli özelliklerde bitmiş ürünler üretebilir.düzeltme makinesi, Servo besleme makinesi, ilk çalışma istasyonunun her iki tarafında sürekli deliklerin hidrolik delip çıkması (300'lük bir pitch ile),İkinci çalışma istasyonunun kuyruğu boşluğunun hidrolik delinmesi ve başındaki dört uzun delik deliği, monoton şekillendirme makine, şekillendirme kesme ve çevirme cihazı, hidrolik istasyon, bilgisayar kontrol kabin, boşaltma masası ve diğer parçalar.

Monoton makine, her iki tarafın da aynı anda hareket ederek, genişlik ve boyut değişimlerinin hızlı ve adımsız olmasını sağlayan iki rulo izinden oluşan bir bölünmüş biçimi benimser.

Raf paneli makinesinin çalışma akışı:

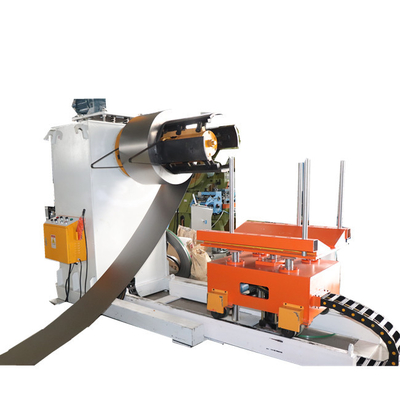

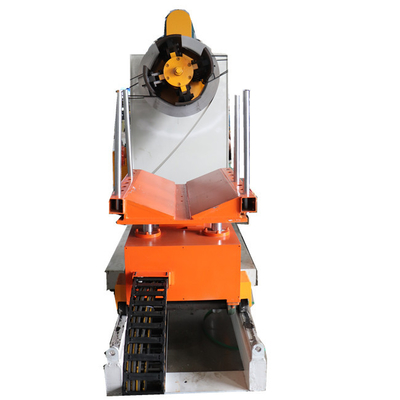

Unwinding - leveling - servo feeding - hydraulic punching of the continuous holes on both sides of the first workstation (with a pitch of 300) - hydraulic punching of the head and tail notches and four long groove holes on the head of the second workstation - guidance - roller pressing (formed by 30 rollers on the main machine) - cutting and flipping of both ends after forming - finished product

Süpermarket raf paneli Uygulama:

Süpermarket rafları şekillendirme makineReferansınız için çalışma videoları:
