Kombo Şapka Profili ve Duvar Köşesi Profili Yuvarlama Makinesi Verimli

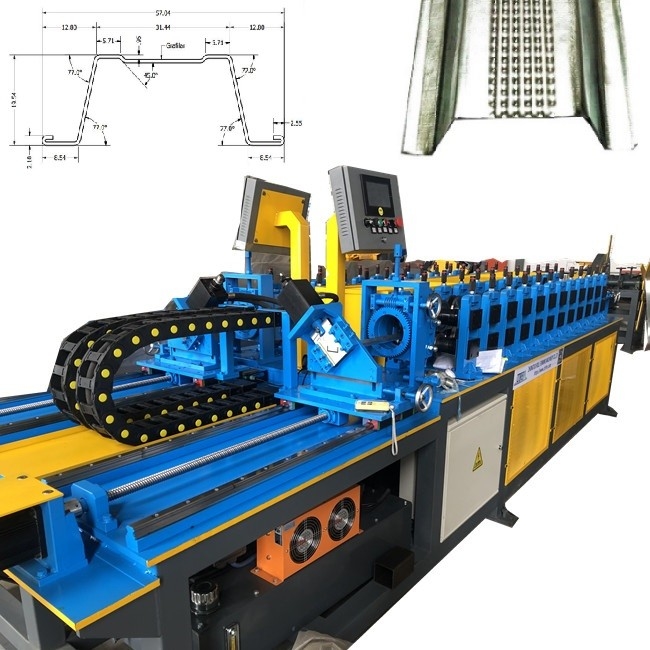

Şapka profili ve duvar açısı profili kombinasyonlu yuvarlama makinesi

Kombo şapka profili ve duvar açısı profili yuvarlama makinesi, bir makine tarafından iki profilin birleştirilmesidir.Bu tür yuvarlama şekillendirme makinesinin aynı anda iki profil yapmak için kullanılabilir.

Kombine profilli yuvarlama makinelerinin avantajları:

1İki profil tek bir makine tarafından yapılabilir.

2İki hat aynı anda çalışabilir.

3İş hızı dakikada 45 metreye ulaşabilir.

4Daha az yer ve daha az işçi gerektirir.

İşte size bir örnek:

Şapka profili ve duvar açısı profili kombinasyonlu yuvarlama makinesi

Combo profilli yuvarlama makinesi hakkında yanlış anlama:

1. COMBO iki makineden daha ucuz değildir, çünkü temel çerçeve daha büyüktür, tüm motorlar, PLC hidrolik sistemi iki settir, bu yüzden hiçbir eleman kaydedilmez.

• Tek asılı iki makara gibi farklı.
• Daha dayanıklı ve uzun süre kullanılır.

Kombo şapka profili ve duvar açısı profili, referans için yuvarlama makinesi parametreleri:

Ana makine:

Boyutu: 4800x1800x1400Kama t: 3.2 ton

Voltaj:380V/50HZ3Phase (Müşteri'nin isteğiyle)

Rol sabitleyici: Rehber sütun
Çerçeve: Orta levha kaynaklı

Anıt kemer çerçeve tipi
Çerçeve kalınlığı:25mm

Sürüş modu: vites

Rollerin malzemesi: GCr12MoV

Çapların malzemesi: 40Cr çeliği kalınlaştırılmış

Çubuk çapı: φ60mm

C çubuklu rulo sayısı: 16 rulo

U kanalı için rulo sayısı: 14 rulo

Ana güç: her parça için 5,5 kw

Sikloidal gezegen vitesini azaltıcı

DarbeH delikleri

Bu kısım, bitmiş ürünlere şirket logonuzu basmanıza yardımcı olacaktır.

Güç: hidrolik

Dikkat, eğer logoları yumruklamak istiyorsanız, lütfen bana önceden söyleyin bu fiyat dahil değil.

Servo takip kesme sistemi

Bıçak malzemesi: Gcr12 söndürülmüş

Güç kaynağı: hidrolik güç

Çerçeve: Rake & pinion sistemiyle sütun tarzı

Döngü anahtarı: temassız fotoelektrik anahtarı

Pençer delikler

Delik açmak için hidrolik istasyon, bir istasyon.

Kalıplar değiştirilebilir, ilgili deliklere kalıp vereceğiz.

Hidrolik istasyonu makineye bağladık, tüm hidrolik borular iyi bağlandı.

Makineyle yağlama sistemini ekleriz. GI bobini kullanırken ve yüksek hızda çalışırken, zine kaplama katmanı makineyle yuvarlakların yüzeyinde olur.Böyle bir sorun olmayacak..

Tasarıma gelince, tüm profiller bu şekilde tasarlanamaz, bazı geniş sarmallar bu şekilde tasarlanamaz.

Koruyucu kapağıyla, makine çalışırken daha güvenli.

Böyle bir makine tasarlamanız gerektiğinde, lütfen bana çizim profilinizi gösterin ve sonra sizin için makine tasarlamaya çalışabiliriz.

İşte sizin için makine çalışma videoları:
