Ürün ayrıntıları:
|
Vurgulamak: | galvanizli metal kesme makinesi,paslanmaz çelik için metal kesme makinesi |
---|

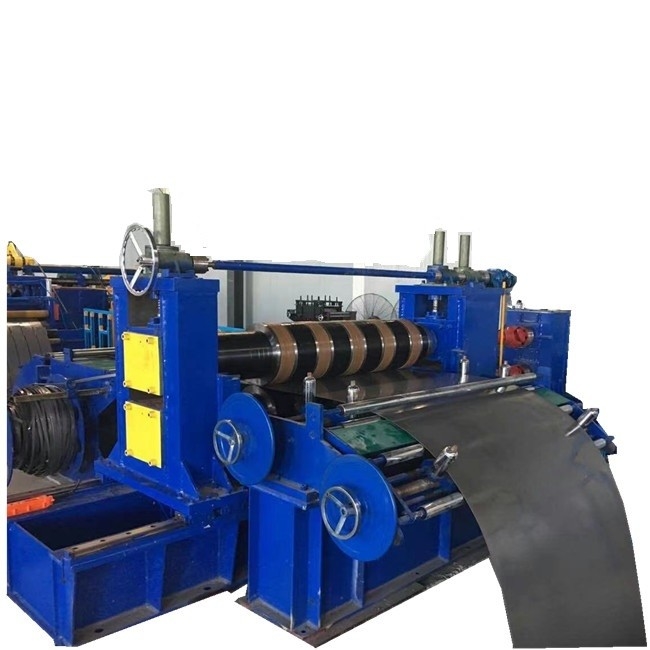

Galvanizli çelik ve paslanmaz çelik kesme üretim hattı, metal kesme makinesi
Metal bobin kesme hattı makinesi uncoiler, besleyici, çimdik, önceden seviye, kesme kesici, kesiciden, hurda sargıcısı ve geri çekiciden vb. oluşur.Geniş ham bobini dar şeritlere kesmek için kullanılır, böylece öğütme gibi sonraki işlemler için malzeme hazırlanır, boru kaynak, soğuk şekillendirme, yumruk şekillendirme vb. Ayrıca, bu hat aynı zamanda farklı malzemelerin kesme araçlarını değiştirerek çeşitli demir dışı metal bobinleri de kesebilmektedir.
Metal kesme hattı için şu seçeneklerimiz var:
Normal hız dakikada 35-40 metre.
Yüksek hız dakikada 80 ila 120 metreye ulaşabilir.
Aşağıdaki öğeler makine maliyetini çok etkileyecektir, bu yüzden teklif istediğinizde, lütfen aşağıdaki bilgileri sağlayın ve daha sonra doğru fiyatı sağlayabiliriz.
1Malzemenin kalınlığı nedir?
2Bobin genişliğine ne dersin?
3Max bobin yükleme ağırlığına ne dersin?
4Kullanman gereken hız nedir?
Metal bobin kesme hattı makinesi çalışma akışı:
Sağdan sola: Giriş bobine aracınız→Decoiler →Baskı ve sıkma cihazınız→Niveler→Hidrolik kesiciniz→Tafak→Yolu gösterme cihazınız→Slitter→Scrap winder→Roller table2→Tensiyon standı →Recoielr→Çıkış bobine aracınız
Makine aşağıdaki elemanlardan oluşur::
Makine aşağıdaki unsurlardan oluşur: Giriş sarmal araba, Çift başlı Decoiler, Hidrolik Baskı ve sıkıştırma cihazı
Yan kılavuz cihazı1, Düzleyici, Hidrolik kesiciler, Rol masası, Yan kılavuz cihazı2, Slitter, Atık sargı, 2 Rol masası 2
Gerginlik basamağı, geri yükleme, çıkış bobini vagonu, hidrolik sistem, elektrik sistemi.
Şimdi makinenin her bir elementine gelin.:
2. Hidrolik dekolye
◆100N.M moment motor, decoiler'ı çalıştırırken hidrolik sürücü onu genişletir ve küçültür.
◆ Genişletici model: eğri kaydırıcı hidrolik yağ silindirinden hareket ettirilir.
◆En fazla yükleme ağırlığı: 15T
◆Mandrel: 45# çelik, ısı işlenmesi ile işlenmiş ve çapı φ219mm.
◆Bu, kabloların ağır ağırlığının yüklenebilmesini sağlamak için hidrolik olarak tahrik edilen destekleyici basamağı ile tasarlanmıştır.
◆Sıkıştırma kolu ile tasarlanmıştır, rulo kauçuktan yapılmıştır, bu tasarım sargıların çözülmesini önlemek için kullanılır.
Metal kesme kısmı, en önemli parça:
◆ Bıçak pivot özelliği: φ200x1350mm, malzeme: 40Cr, ısı işleme HB225-250.
◆Gelen makine: Bu, altta duran, sabit destek, büyük kaydırma, bıçak pivot ((φ200mm, 2pcs), hareketli destek, kaydırma, ön ve arka ayarlanabilir destek cihazından oluşur,bıçak pivot kaldırma ve bastırma ayar cihazı.
◆ Güç kısmı: JZQ 650 yavaşlatıcısı ve evrensel birleştirme ile 45KW DC motoru ve dişli dağıtım kesi, birleştirme, iğne, bağlantı kapağı vb.
◆Bıçak pivot basınç aşağı cihazı, yukarı ve aşağı kaldırmak için motoru kullanır.
◆Bırakıcıyı hidrolik olarak hareket ettirerek bıçakları değiştirir ve çok uygun ve hızlıdır.
Geri sargı (75KW DC)
◆Bu, bobinin iç çapını sıkmak için hidrolik genişleme ve küçülmeyi benimser.
◆Dönüşme kalitesini sağlamak için yuvarlak olabilen 8 fan şeklindeki plakalarla tasarlanmış ve tümüyle işlenmiştir.
◆Dönüştürme kalitesini garanti etmek için, aralıklarla donatılmış hidrolik baskı kolu ile tasarlanmıştır.
◆Kemerleri boşaltmak için hidrolik itme cihazı ile donatılmıştır
◆75KW DC motoru geri sarma kalitesini garanti edebilir.
◆ Delekler ZG45 dökümü kullanır, Deleklerin yüzeyi harmanlama ile işlenir, HRC45°,
◆Rekoiler'in mandrel çapı:273.8 fan şeklinde kaplamalar 45#X60mm (kalınlığı), söndürme, HB: 220mm-250mm.
◆Tasarımı, dikişsiz genişleme ve küçülme yapısı ve klip ağzı ile yapılmıştır, böylece şerit başları klip ağzına yerleştirildiğinde otomatik olarak kapanır ve sarılmaya başlar.
◆Hidrolik olarak yukarı ve aşağı basın ve bobinleri bobin vagonuna itmek için kullanılan itme plakası ile donatılmıştır.
Galvanizli çelik ve paslanmaz çelik kesme üretim hattı, referansınız için metal kesme makinesi çalışma videosu:
