Ürün ayrıntıları:
|
Ana parçanın ağırlığı: | Yaklaşık 10,5 T | Gerilim: | 380V/50HZ3Phase (müşterinin isteği doğrultusunda) |
---|---|---|---|
Silindir sabitleyici: | Orta plaka kaynaklı | Çerçeve: | 400 H çelik kaynaklı |
Çerçeve kalınlığı: | 20 mm | Sürüş modu: | Çift zincir |
Silindirlerin malzemesi: | 45# çelik, kraliçe kaplama ve ardından yüzey sert krom kaplama | millerin çapı: | 80 |
Vurgulamak: | zincir tahrikli çelik sac rulo şekillendirme makinesi,inşaat çelik sac rulo şekillendirme makinesi,zincir tahrikli renkli çelik rulo şekillendirme makinesi |
Ev Yapımında Kullanılan Çatı Kaplama LevhalarıTr40 Metal Çatı Kaplama Makinasıe
Ev Yapımında Kullanılan Çatı Kaplama Levhaları Tr40 Metal Çatı Kaplama Makinası, çatı kaplama levhasını tam otomatik olarak toplu halde yapmak için tasarlanmıştır.Profil, endüstriyel nesnelerde duvarları kaplamak için tasarlanmıştır.Galvanizli ve çelik galvanizli plastikleştirilmiş sacdan imal edilmiştir.EN 10143 toleransına göre. Referansınız için bir çizim profili:
Daha iyi kullanım için keçe veya film eklemek isterseniz, bobin ve makine ne olursa olsun, sizin için yapabiliriz.
Çatı profilli sac TR-60da oldukça popülerdir.Tr40 ile karşılaştırıldığında, TR60 daha fazla dalga yüksekliğine sahiptir.4°'nin üzerindeki küçük eğimli nesnelerin çatı kaplaması için amaçlanan profil. Galvanizli plastikleştirilmiş sacdan yapılmıştır.

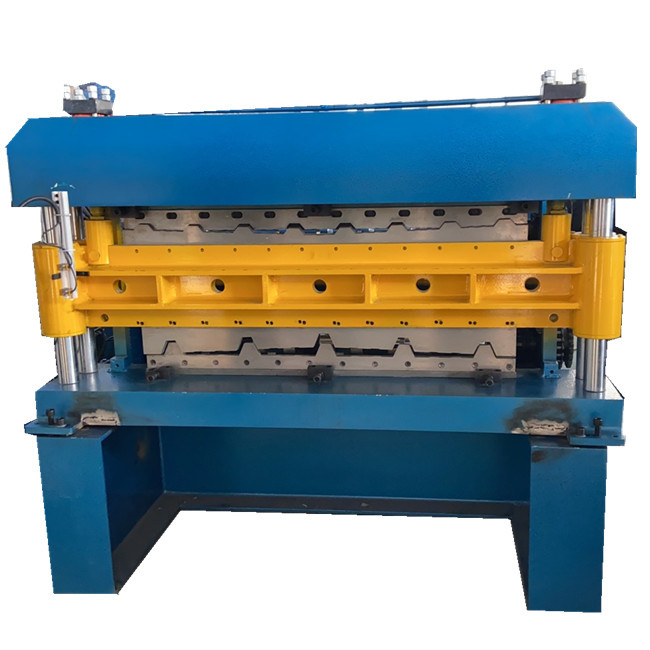

Ev İnşaatı Tr40 & Tr60 Metal Çatı Kaplama Levhaları makine tasarımı için iki seçeneğimiz var: Biri tek katlı makineye, ikincisi çift katlı makinelere tasarlayabilirsiniz.Burada referansınız için çift katmanlı makine tasarımını alacağız:
Makine aşağıdaki unsurlardan oluşur | |||
NUMARA. | Öğe adı | Miktar | |
1 | 7 Tonluk hidrolik açıcı | 1 takım | |
2 | Manuel kesim ile kumu tesviye etme | 1 takım | |
3 | Simens motorunun çift katmanlı ana şekillendirme makinesi | 1 takım | |
4 | Mitsubishi kullanan PLC kontrol sistemi | 1 takım | |
6 | Soğutma sistemli hidrolik pompa istasyonu | 1 takım | |
7 | Çıkış tablosu | 1 takım | |
8 | çalışma hızı | 25dk/dk | |
Giriş Sahili(Resim 2) | |||
kullanım |
Hammaddeyi (çelik levha) üretim ve işleme için sahile koyun, ürünlerin düzgün, paralel ve her şeyin tekdüze olduğunu garanti edebilir.Yer bulma panosunun işlevini bilmek için lütfen ekipman yönetmeliğine bakın. Bu arada, bobin besleme yönünün ve notun salındığından emin olmak için iki silindirli kauçuk istasyonu ile. |
||
İlk iki silindir istasyonunda, daha güçlü bobin beslemesi sağlamak için dişliyi dışarıya koyun. | |||
Ana Rulo Şekillendirme Sistemi(resim 3 ) | |||
kullanım | Ürün şeklini ve hassasiyetini korumak için, kaynaklı sac yapısı, motor redüktör tahriki, zincir şanzımanı benimser, kalıplama plakası yüzeyini pürüzsüz tutabilen ve damgalanırken işaretlenmesi kolay olmayan silindir kromlanmıştır. | ||
MAKİNE | Yaklaşık8500х1650х1500mm | ||
Ana parçanın ağırlığı | Yaklaşık 10,5 T | ||
Gerilim | 380V/50HZ3Phase (müşterinin isteği doğrultusunda) | ||
Silindir sabitleyici | Orta plaka kaynaklı | ||
Çerçeve | 400 H çelik kaynaklı | ||
Çerçeve kalınlığı | 20 mm | ||
Sürüş modu | Zincir 1.25 | ||
Silindirlerin malzemesi | 45# çelik, kraliçe kaplama ve ardından yüzey sert krom kaplama. | ||
Millerin malzemesi | 45 # çelik | ||
millerin çapı | Φ80mm | ||
Silindir sayısı |
İlk katman = 20 silindir istasyonu İkinci katman = 24r silindir istasyonu |
||
İlk katmanla ilgili olarak, yükseklik sadece 18 mm'dir, dişli eklemeye gerek yoktur.Ve ikinci katmana, dalga yüksekliği 35 mm olduğundan ve 24 silindir istasyonu olduğundan, yataklı 20 silindir istasyonu olacak ve ardından Max kalıp boyutu çapı 230 mm civarında olacak. | |||
Ana güç | 15 kw, motor markası Siemens'tir. | ||
Not: Ayrı kalıplama haddeleme şekillendirme kullanarak makine tasarımı ve kesmeden önce, şeklin güzel olduğundan emin olmak için tüm kalıbı yuvarlamak için iki silindir istasyonu daha vardır. |
Kemerli profilli saclar TR-40
Kemerli büküm profilli saclar TR-40, kemerli çatıların örtülmesinde kullanılır.
Çatı görünümünü, cepheyi, kemerleri ve nesneler üzerindeki diğer detayları iyileştirmek için tasarlanmıştır.
Profilli sacın ark bükümü projekte edilen telsizlere göre objede yapılır.
Kemerli profilli saclar TR-40hidrolik bükme makinesi şu şekilde tasarlanabilir:
Bu makineler için daha fazla bilgi edinmek isterseniz, lütfen istediğiniz zaman bizimle iletişime geçin.
